农用坚果脱壳分选处理设备结构

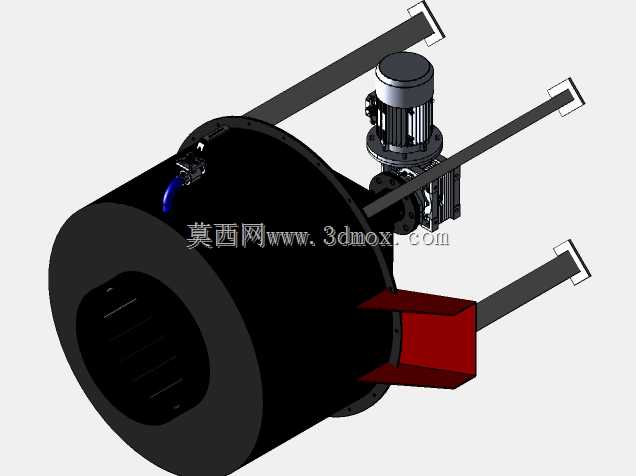

　　这套设备主要面向丘陵及平原区域的中小型粮油加工站点、农产品初加工合作社使用，针对带壳坚果类物料的外层硬壳剥离、初步分选工序设计，可适配核桃、大豆、榛子等相近粒径的带壳农产品加工需求，替代传统人工剥壳的低效作业模式，单小时处理量可匹配小型加工线的连续生产节拍，无需复杂的前置预处理工序，物料经简单除杂后即可直接送入进料口完成加工。从结构布局来看，核心作业腔体采用卧式圆筒设计，腔体内部设置有可调间隙的搓擦组件，可根据不同物料的壳厚、粒径调整搓擦间隙，避免壳仁过度破碎导致的成品率下降；腔体侧方伸出的三根带安装座的支撑臂，可直接与现场的钢架平台通过螺栓锁紧固定，安装时需保证腔体轴线水平度偏差不超过千分之二，避免内部物料偏载导致的运转振动超标，

　　支撑臂的安装孔位采用长圆孔设计，可适配±15mm的现场安装位置偏差，降低现场安装的对位难度。设备顶部搭载的驱动单元采用立式电机搭配减速机构的直连布局，省去了传统皮带传动的张紧维护环节，减速机构输出端直接连接腔体内部的搓擦转子，传动效率比皮带传动提升12%左右，同时减少了传动环节的粉尘堆积问题，适配农产品加工场景多粉尘的作业环境；驱动单元的安装座设置有加强筋结构，可承受转子启停时的瞬时冲击载荷，避免长期运转后安装座出现疲劳开裂。腔体下部设置的红色导流通道为出料分选接口，脱壳后的物料在腔体内部风力与重力的共同作用下，硬壳碎渣与完整果仁经该通道进入后续的风选或筛分设备，通道的倾斜角度设置为42度，可避免湿物料粘附在通道内壁造成堵料，

　　通道与腔体的连接位置采用快拆式抱箍结构，日常清理残留物料时无需工具即可快速拆卸，缩短设备换产清理的时间。设计过程中针对农产品加工的卫生要求，所有与物料接触的腔体内部构件均采用圆弧过渡结构，不存在清洁死角，避免物料残留霉变；腔体外部的焊接位置均做了打磨钝化处理，无尖锐毛刺，避免日常运维时划伤操作人员。设备的进料端设置在圆筒腔体的端面中心位置，进料口的直径适配常规的螺旋输送机出料口径，可直接与上游的物料输送设备对接，无需额外制作转接料斗；腔体尾部设置有可调式的阻尼挡板，可通过调整挡板的压紧力改变物料在腔体内部的停留时间，针对含水率偏高的物料可适当延长停留时间保证脱壳率，针对脆性较高的物料可缩短停留时间减少果仁破碎。从安装边界来看，

　　设备整体的外接轮廓不含支撑臂的最大直径为820mm，轴向长度为1150mm，顶部驱动单元的最高点距离腔体中心轴线的高度为480mm，现场布置时需在驱动单元侧方预留不小于300mm的维护空间，方便日常检查减速机构的油位、更换密封件；设备的总重量约为210kg，支撑臂的单根承载载荷不低于80kg即可满足安装强度要求，无需制作厚重的混凝土基础，普通的型钢焊接平台即可满足安装承重需求。在实际作业过程中，设备运转的噪音值不超过75分贝，无需额外设置隔音防护设施，适配乡村加工点的作业环境要求；设备的密封结构采用双唇口橡胶密封圈，可避免腔体内部的粉尘从转轴位置溢出，改善作业现场的工作环境，同时防止外部的杂物进入减速机构造成润滑脂污染。
