锥形轧辊轴承枢纽组装分解三维结构

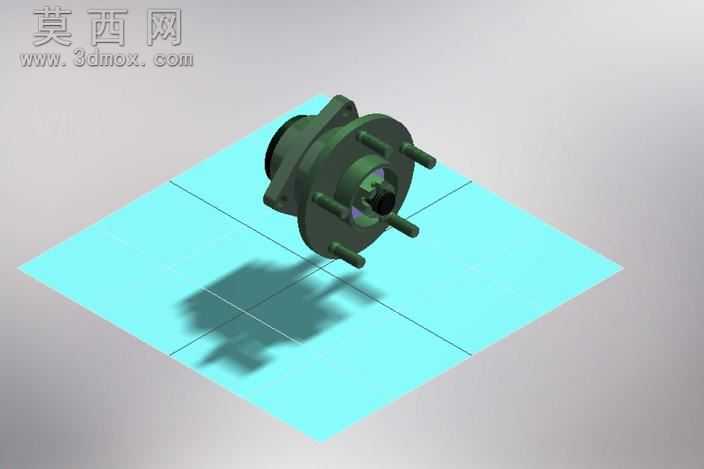

本作品为锥形轧辊轴承枢纽的三维结构展示模型，建模阶段依托参数化三维设计软件完成全尺寸1:1还原，首先对轴承枢纽的核心构件进行拆分建模：包含带安装法兰的外圈壳体、内置锥形滚道的轴承内圈、周向均匀分布的连接销轴、中心传动嵌套以及配套密封端盖，每一个构件的倒角、安装孔位、配合公差带都严格参照机械设计标准设定，确保各部件装配时的干涉检查零报错。材质配置阶段针对不同构件的功能属性匹配对应材质效果：法兰壳体采用调质合金钢材质，渲染时赋予深灰绿色哑光金属质感，还原工业锻件的表面喷砂处理效果；锥形滚道面设置高硬度轴承钢材质，添加细微的磨削纹理与低反光金属光泽，凸显轴承工作面的高精度加工特性；连接销轴采用表面发黑处理的碳钢材质，边缘做轻微的磨损做旧效果，还原实际工业部件的使用质感；中心嵌套部位添加橡胶密封圈的半哑光黑色橡胶材质，区分不同功能部件的视觉差异。渲染环节采用正交等轴测视角搭建展示场景，底部设置淡青色带十字定位线的展示平面，模拟工程设计的投影基准面，添加柔和的顶侧主光源与辅助补光，精准投射出构件的立体阴影，清晰呈现各部件的空间位置关系。模型同时制作了组装完成状态与分解展示状态两套结构视图：组装状态下完整呈现轴承枢纽的整体外形、法兰安装孔的分布位置、销轴的伸出长度与整体装配关系；分解状态下将各构件沿装配轴线方向有序拉开，清晰展示锥形轴承的配合结构、销轴与法兰孔的插接关系、密封件的安装位置，直观呈现整个枢纽的装配逻辑与传动路径。设计过程中重点考量了锥形轧辊轴承的受力特性，在滚道与滚动体的配合面做了结构优化，确保模型既可以作为机械设计教学的装配演示素材，也可以作为轧辊设备维护的结构参考资料，帮助使用者快速理解锥形辊轴承枢纽的组装顺序、配合关系与核心结构特点，避免装配过程中出现配合错位、密封件安装不到位等常见问题。
