带快锁销的输送线导轨对接定位构件

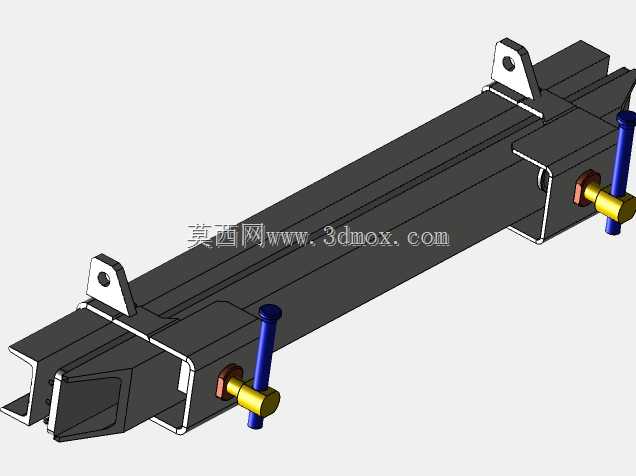

　　该构件主要应用于带式、辊道类输送设备的分段导轨快速对接场景，在车间柔性生产线改造、临时输送线路搭建、输送段快速拆换维护的工况中使用频率较高，能够解决传统导轨对接时螺栓对位繁琐、拆装耗时长的问题，尤其适合需要频繁调整输送线路布局的生产场景，比如电商仓储分拣线的临时扩容、车间工序间输送段的快速移位重组，不需要额外配备复杂的安装工装，现场操作人员仅需完成对位插装即可完成固定。构件主体采用标准型钢作为承载基体，两侧对称布置带安装孔的吊耳结构，吊耳孔位与相邻对接段的安装基准完全匹配，对接时仅需将两段导轨的端面贴合对齐，吊耳孔自然同轴，不需要反复调整对位间隙，大幅降低现场安装的对位难度。基体上集成的快锁销组件采用插拔式结构，销体表面做硬化处理，

　　插入对接段的定位孔后，端部的偏心锁块自动卡紧，不需要额外加装螺母防松，拔出时仅需扳动销体端部的手柄即可解锁，单段对接的拆装时间相比传统螺栓连接可缩短七成以上，在设备应急维护、快速换型的场景下能够大幅减少停机等待时间。设计阶段优先考虑了现场安装的容错性，对接端面预留了微小的导入倒角，即使两段导轨存在毫米级的位置偏差，也能顺着倒角顺利滑入对位位置，不需要使用撬棍等工具强行对位，避免安装过程中对导轨导向面造成磕碰损伤。两侧的蓝色销柱为辅助定位结构，在快锁销锁紧前承担临时承重定位作用，操作人员对接时可以先将辅助销柱插入对应导向孔，松手后两段构件不会错位偏移，腾出手来完成快锁销的锁紧操作，单人即可完成整段导轨的对接安装，

　　不需要额外人员配合对位。构件的安装边界完全适配常规输送线的型钢安装尺寸，基体的截面尺寸与标准输送导轨的截面保持一致，不需要对原有输送段做任何切割、打孔改造，直接替换原有对接段即可投入使用，吊耳的安装孔距与原有导轨的连接孔位完全重合，现场改造时不需要重新加工安装孔，能够实现新旧构件的无缝替换。快锁销的锁紧力经过匹配设计，能够承受输送设备正常运行时的纵向窜动载荷与横向偏载，在输送满载工件的工况下不会出现松脱移位，同时锁止结构带有防松阻尼，即使输送线长期运行产生振动，锁块也不会自行回转解锁，避免对接段脱开引发的设备故障。构件的导向面与原有导轨的导向面保持齐平，对接处的阶差控制在0.2mm以内，不会对输送面上的工装板、工件造成卡滞，

　　工件经过对接位置时无明显颠簸，能够满足精密工件输送的平稳性要求。在维护场景下，需要拆换某一段故障导轨时，仅需拔出两个快锁销即可将故障段整体取下，不需要拆卸相邻段的所有连接螺栓，大幅缩短故障排查与更换的时间，尤其适合连续生产的流水线场景，能够将设备停机维护的时间压缩到最低。设计时还考虑了构件的通用性，所有安装尺寸、销孔位置都遵循行业通用的输送线安装规范，不需要针对特定品牌的输送设备做定制化调整，可适配多数常规轻型、中型输送设备的导轨对接需求，备件储备时不需要区分设备品牌型号，大幅降低备件的储备品类与管理成本。
