NEMA11规格空心轴步进电机结构设计

　　做小型自动化设备选型的工程师大多接触过NEMA标准的步进电机，这次做的NEMA11规格空心轴步进电机，最初是为桌面级精密点胶设备的送料轴驱动需求设计的——常规实心轴步进电机要实现穿料、走气管或者内置丝杆的结构，往往需要额外加装轴套、转接法兰，不仅会增加整体安装长度，同轴度误差累积后还容易在高速往复运动时出现径向跳动，影响点胶位置精度，空心轴的结构刚好能解决这个痛点。

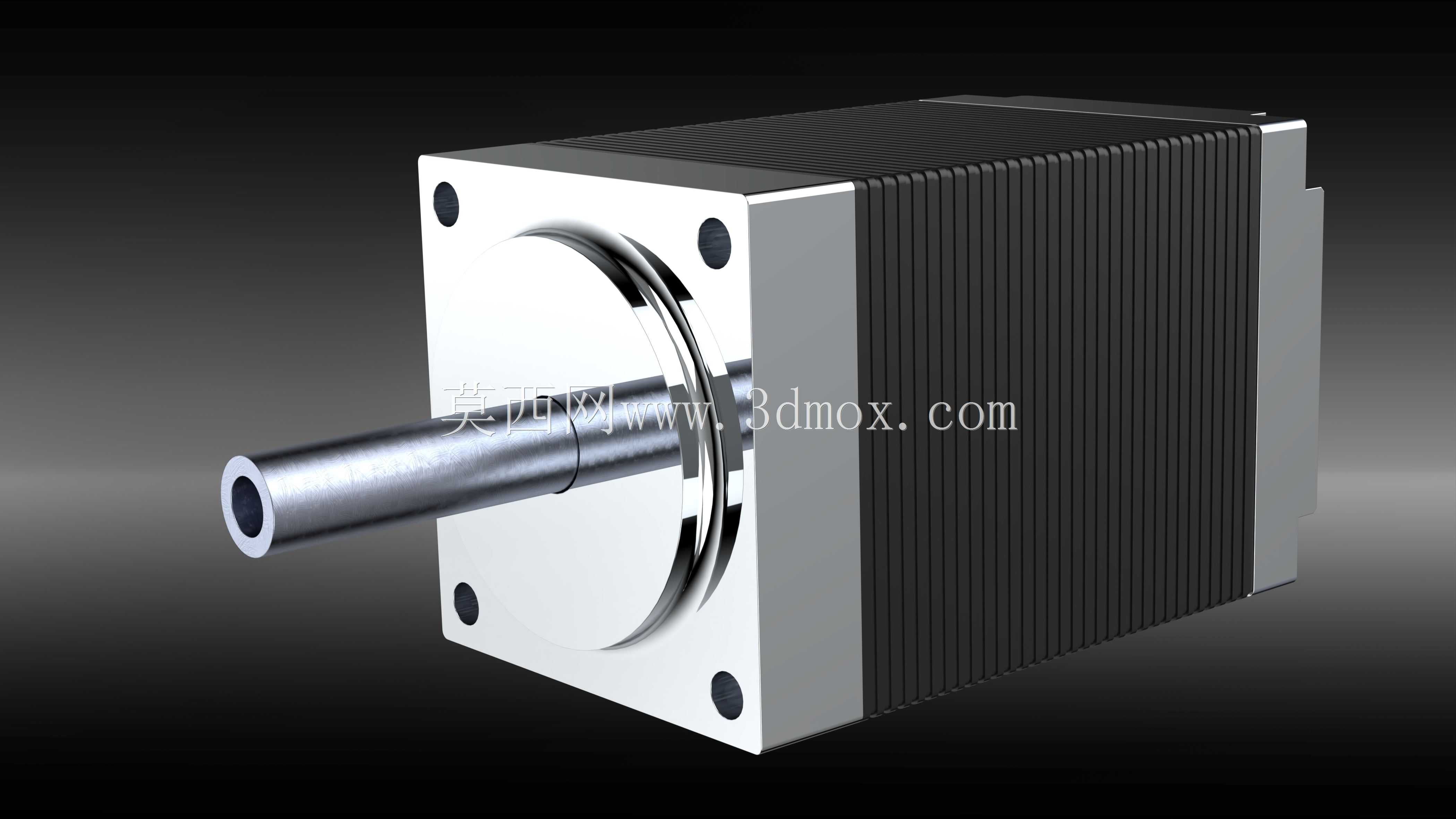

　　从安装边界来看，这款电机严格遵循NEMA11的安装规范，安装法兰端面的边长为28.2mm，四个安装孔分布在边长22mm的正方形顶点位置，孔位直径适配M2.5的安装螺丝，安装面的定位止口直径控制在16mm，止口深度1.5mm，能和常规的NEMA11电机安装座完全适配，不需要重新设计安装板，替换现有同规格实心轴电机时不需要改动设备的机械结构。轴端采用空心通孔设计，内孔直径3mm，能直接穿过直径2.5mm以内的导料管、丝杆或者光纤，轴伸长度12mm，轴端外圆直径5mm，表面做了精磨处理，粗糙度控制在Ra0.8以内，既可以直接通过顶丝固定同步轮、联轴器，也能和内置的滚珠丝杆配合做直线驱动结构，省去了额外的轴连接环节。

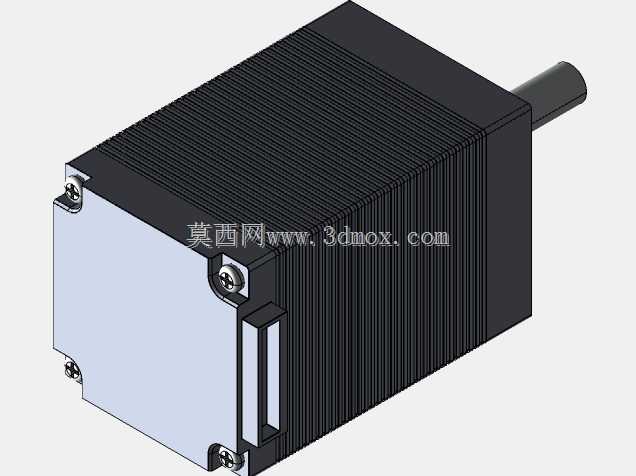

　　设计过程中最先确定的是定子和转子的配合间隙，步进电机的保持力矩和定转子气隙直接相关，气隙太小容易在装配时出现扫膛问题，气隙太大力矩损失会超过20%，最终把单边气隙控制在0.03mm，既保证了装配的工艺性，也能让电机的保持力矩达到同规格电机的常规水平。机身的散热筋采用轴向直筋结构，筋高1.2mm，筋间距1.5mm，在不增加机身外轮廓尺寸的前提下，把散热面积提升了32%，在设备内部密闭空间连续运行时，机身温升能比光面外壳的同规格电机低8-10℃，避免高温导致的磁钢退磁问题，延长电机的连续运行寿命。端盖的轴承室采用同轴度一次装夹加工的工艺设计，前后轴承室的同轴度公差控制在0.01mm以内，选用P5级的微型深沟球轴承，能承受一定的径向负载，在带动100g以内的负载做1000rpm以内的旋转运动时，轴端的径向跳动量不超过0.015mm，满足精密传动的位置精度要求。出线端采用侧出式的接线结构，接线口位于机身尾部的侧面，不会占用电机轴向的安装空间，对于安装轴向空间受限的小型设备，比如桌面级3D打印机的挤出机构、小型光学设备的调焦机构、医疗检测设备的试剂盘驱动，这种侧出线结构能让整体布局更紧凑，不需要在电机尾部预留接线的弯折空间。

　　实际应用场景里，这款电机除了点胶设备的送料驱动，还能适配小型自动化装配线的物料分料机构、电子元件检测设备的转盘驱动、小型雕刻机的Z轴驱动，空心轴的结构还能用来做真空吸附的传动工位，直接从轴中心通孔接真空气路，带动小型吸嘴做取放料动作，不需要额外加装旋转气接头，减少了气路泄漏的风险点。设计时特意把电机的机身长度做了系列化的预留，这个结构的定子叠厚可以根据力矩需求调整，叠厚20mm时保持力矩能达到0.08N·m，叠厚30mm时保持力矩能达到0.12N·m，不同叠厚的版本安装尺寸完全一致，工程师选型时可以根据负载力矩需求直接替换，不需要修改安装结构。另外，电机的法兰端面和轴端的垂直度公差控制在0.02mm以内，安装时能保证轴和安装面的垂直，避免因为安装倾斜导致的轴承偏磨、传动噪音增大的问题，在300rpm的运行转速下，10cm距离处的运行噪音不超过40分贝，适合对噪音有要求的桌面级办公环境使用的设备。
