NEMA14规格高精度步进电机结构设计

　　在桌面级精密数控设备、小型协作机器人关节模组、实验室自动化液体处理工作站这类对安装空间有严格限制的场景里，小规格步进电机的选型往往是结构设计阶段最先需要敲定的核心动力元件，NEMA14规格的步进电机凭借35mm见方的安装法兰尺寸，刚好适配这类紧凑安装空间的动力需求，不会像更大规格的NEMA17、NEMA23电机那样占用过多的安装位，也不会因为规格过小导致输出扭矩无法满足负载驱动要求。从实际使用场景来看，这类小法兰步进电机常被用在小型3D打印机的挤出机构送料驱动、桌面级点胶机的XYZ轴位移传动、医疗检测设备的样本架精准移位、小型雕刻机的精细进给传动环节，这些场景普遍要求电机在有限的安装空间内提供足够的保持扭矩，同时运行时的步距精度要能满足微米级的位移控制要求，不会因为步距误差累积导致最终的加工或者定位精度超标。

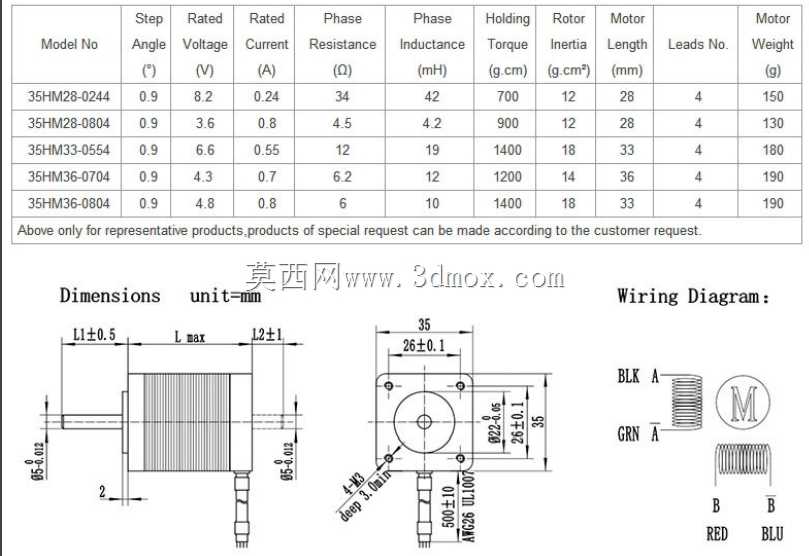

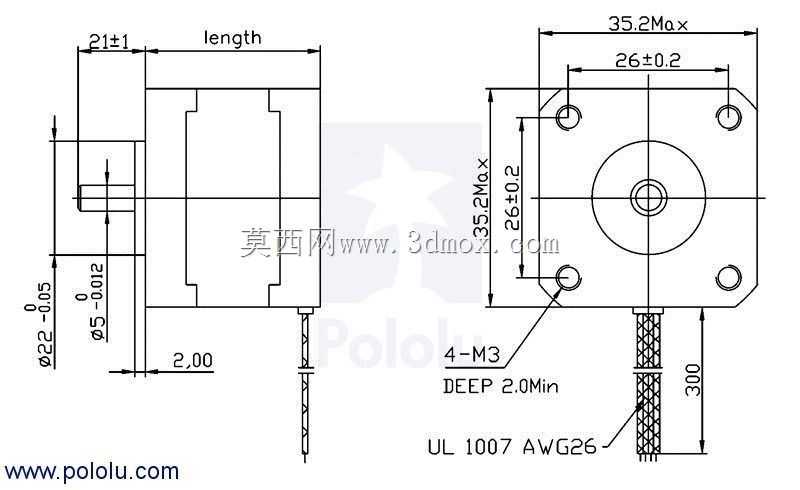

　　这款电机的结构设计完全贴合NEMA14的安装标准规范，法兰端的四个安装孔位严格遵循行业通用的孔距尺寸要求，输出轴的直径、轴伸长度、轴上的扁位定位结构都和市面同规格通用配件完全兼容，设计人员在做设备结构适配的时候，不需要额外定制配套的安装座或者联轴器，直接选用标准的35mm电机安装支架、对应孔径的弹性联轴器就能完成装配，能大幅缩短设备开发阶段的零件打样和适配周期。电机本体的叠片定子结构做了优化的磁路设计，定子铁芯采用高导磁的硅钢片叠压而成，叠片之间的绝缘处理能有效降低电机高速运行时的涡流损耗，减少电机长时间运行的发热问题，避免因为电机温升过高导致相邻的精密传感器或者结构件出现热变形，影响设备整体的运行精度。转子部分采用高性能的永磁体材料，能在小体积的前提下提供足够的气隙磁密，保证电机的输出扭矩满足负载驱动需求，同时转子的动平衡精度做了严格的调校，电机在中高速运行时不会出现明显的振动，能有效降低设备运行时的整体噪音，适合在实验室、办公场景这类对噪音控制有要求的环境下使用。

　　从安装边界的设计考量来看，电机尾部的出线位置做了居中的结构处理，接线端不会突出到电机本体的安装轮廓之外，设计人员在排布设备内部走线的时候，不需要额外预留出线侧的避让空间，电机尾部的编码器安装位也预留了标准的接口尺寸，如果后续需要做闭环控制升级，直接加装同规格的磁电编码器就能实现位置反馈，不需要对电机本体做任何的结构修改。电机前端的轴承选用了高精度的深沟球轴承，能承受一定的径向负载和轴向负载，当输出轴端通过同步带轮或者齿轮传递动力的时候，轴承的承载能力完全能满足常规传动场景的受力要求，不会因为径向力过大导致轴承过早磨损，延长电机的实际使用寿命。电机外壳采用铝合金挤压成型的工艺，表面做了阳极氧化处理，既保证了外壳的结构强度，又能通过外壳表面快速散出电机运行时产生的热量，同时氧化层的绝缘特性能避免电机外壳带电带来的安全隐患，符合工业设备的电气安全设计要求。

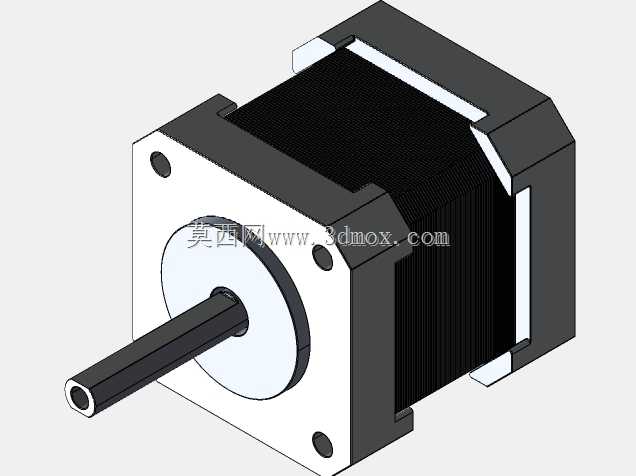

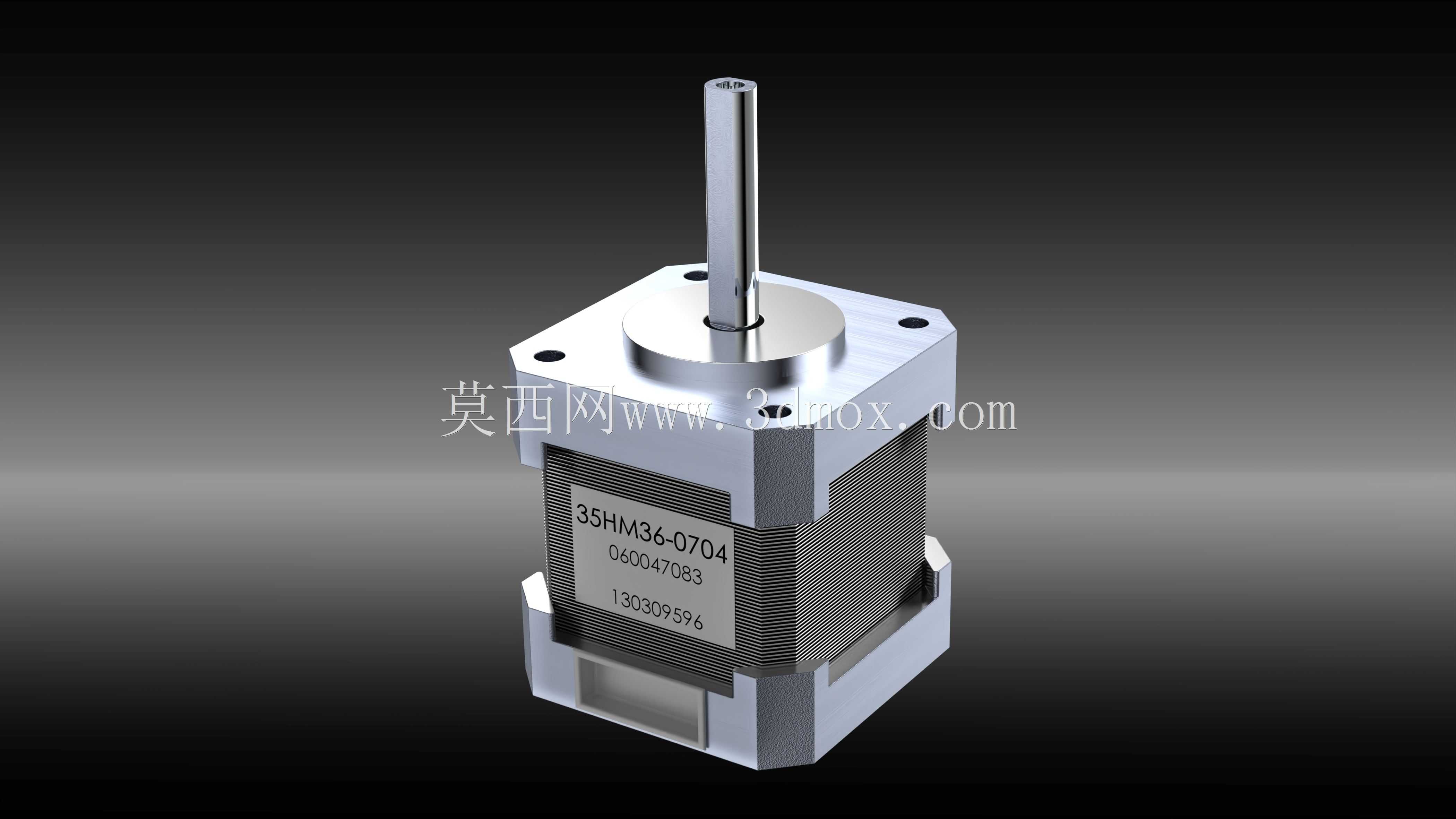

　　在做这款电机的三维结构建模时，所有的配合尺寸都严格按照实际加工的公差要求做了预留，法兰面的平面度、安装孔的位置度、输出轴的同轴度这些关键形位公差都在模型里做了对应的标注参考，结构设计人员在调用这个模型做整机装配的时候，可以直接参考模型里的尺寸边界做周边结构的避让设计，不需要反复核对二维图纸的尺寸参数，能有效减少设计阶段的尺寸干涉问题。模型里还原了电机本体的所有细节结构，包括定子叠片的分层特征、输出轴的扁位结构、外壳的安装定位台阶、尾部的出线结构，做设备渲染或者运动仿真的时候，能完全还原电机的真实外观和装配关系，不会因为模型细节缺失导致仿真或者渲染效果失真。对于做小型自动化设备开发的结构工程师来说，这类标准规格的电机模型能直接复用在不同的项目设计里，只需要根据具体的扭矩需求选择对应机身长度的型号，不需要每次都重新绘制电机的三维模型，能大幅提升结构设计的工作效率，同时标准的安装尺寸也能保证后续零件加工和装配的通用性，降低设备的整体物料采购和维护成本。
