大功率工业重载平行轴齿轮减速装置

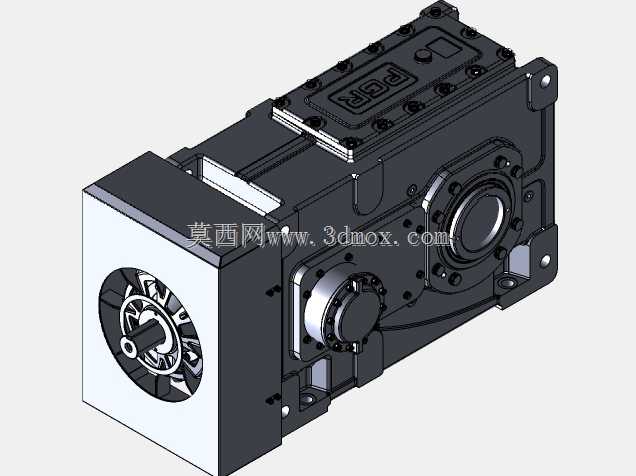

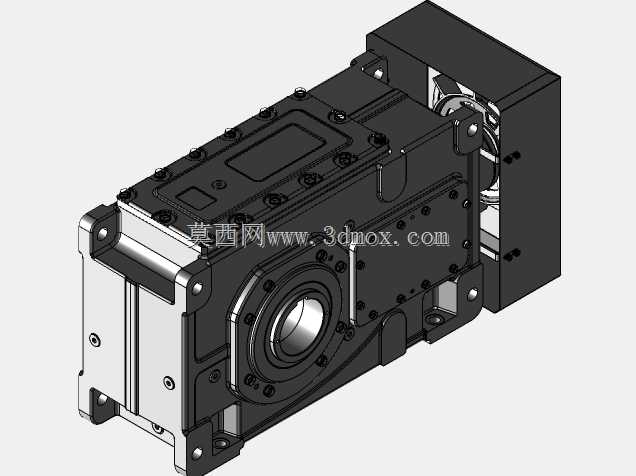

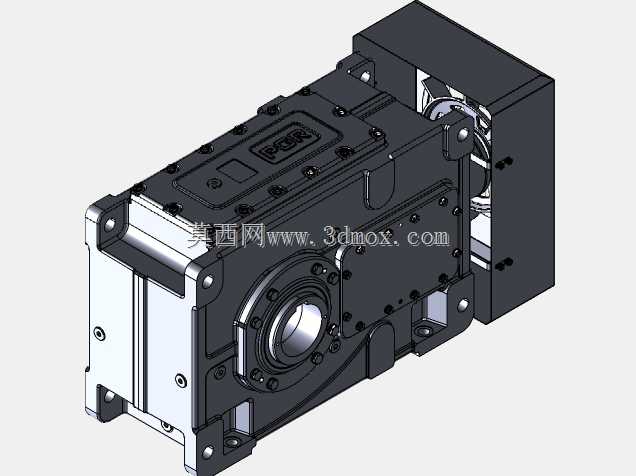

　　在矿山、建材、冶金这类连续重载生产场景里，生产线的核心动力传输环节往往需要适配大扭矩、长周期运行的减速装置，本次呈现的这款重载平行轴齿轮减速装置，就是针对55kw到200kw区间大功率动力输入场景开发的传动单元，主要用在生产线主驱动、重型物料输送、大型辊压设备的动力匹配环节，用来把原动机的高转速低扭矩输出，转换为作业端需要的低转速大扭矩动力，匹配不同工况下的转速扭矩需求。从结构设计来看，这款减速装置采用分体式铸铁箱体结构，箱体结合面经过精密铣削加工，配合密封胶条与定位销实现刚性连接，既保证箱体的整体刚性，承受重载齿轮啮合产生的径向与轴向载荷，也方便后期检修时拆解维护，不用整体拆卸设备安装基座。输入侧采用标准法兰连接结构，

　　可以直接适配不同规格的异步电机、伺服电机安装，连接法兰的止口尺寸、安装孔位都按照通用工业标准设计，不需要额外制作过渡连接盘，就能完成原动机与减速箱的对接，减少现场安装的适配工作量。输出端采用大直径空心轴配合平键连接的结构，也可以根据安装需求选配实心输出轴、锁紧盘连接结构，适配不同设备的输入轴连接要求，不管是直接套装在设备辊轴上，还是通过联轴器连接负载端，都能保证动力传输的同轴度，减少偏载带来的轴承磨损、齿轮断齿风险。内部传动结构采用多级斜齿轮平行轴传动布局，斜齿轮经过渗碳淬火磨齿处理，齿面硬度达到HRC58-62，齿向修形处理可以抵消重载下的轴系变形，让齿轮啮合接触面积保持在合理区间，避免局部应力集中导致的齿面点蚀、断齿问题，

　　每一级传动的齿轮参数都经过载荷谱校核，在200kw满功率输入工况下，齿轮接触安全系数、弯曲安全系数都能满足连续24小时运行的工业场景要求。轴系支撑采用圆锥滚子轴承与深沟球轴承组合配置，输入轴、中间轴、输出轴的轴承选型都经过额定动载荷、额定静载荷校核，能同时承受齿轮啮合产生的径向力与轴向力，轴承端盖采用迷宫式密封结构，配合双唇口油封，既可以防止箱体内部的齿轮油泄漏，也能阻挡生产现场的粉尘、水汽进入箱体内部，避免润滑油污染导致的齿轮、轴承异常磨损。箱体顶部预留了透气塞安装位，设备运行时箱体内温度升高产生的压力可以通过透气塞排出，避免箱体内压过高导致的密封件渗漏油问题，箱体下部设置了油位观察窗与放油螺塞，

　　日常巡检时可以直接通过观察窗查看齿轮油位，换油时打开下部螺塞就能排空旧油，不需要拆解箱体部件。从安装边界来看，这款减速装置的底部采用整体式安装底座，底座上的安装孔为长圆孔设计，现场安装时可以小幅调整设备的轴向位置，适配不同安装基座的孔位偏差，不需要重新在基座上打孔攻丝，降低现场安装的施工难度。设备的整体外形采用方正的箱体布局，没有突出的易磕碰部件，侧面预留了吊装孔与吊耳结构，车间内转运、现场吊装时可以直接通过吊耳起吊，不需要额外制作吊装工装，起吊重心经过核算，吊装过程中设备保持平稳，不会出现倾斜磕碰的问题。在实际选型应用中，这款减速装置可以根据不同的工况需求配置不同的传动比，覆盖常用的工业设备转速区间，针对有逆止需求的上运输送设备，还可以在输入侧加装逆止器结构，防止设备停机后负载倒转引发的生产安全事故；针对高粉尘、高湿度的恶劣工况，还可以选配更高防护等级的密封结构，延长设备的维护周期。设计过程中，每一处轴系的台阶尺寸、齿轮的变位系数、箱体的壁厚都经过有限元应力分析，在保证整体刚性满足重载要求的前提下，尽可能减少不必要的材料冗余，控制设备整体重量，降低安装基座的承载要求，同时箱体的散热筋结构沿着齿轮油流动方向布置，设备运行时齿轮搅动润滑油带到箱体内壁，通过散热筋把热量散发到空气中，不需要额外配置冷却装置就能满足满功率运行的散热要求，减少设备的配套成本与后期维护点。
