矿用伸缩式液压缸推送装置结构

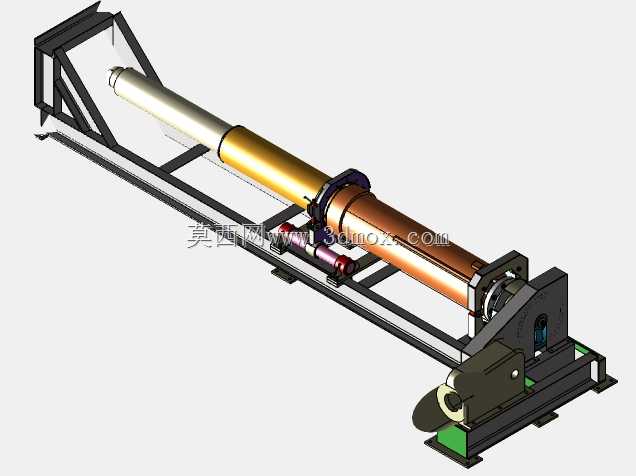

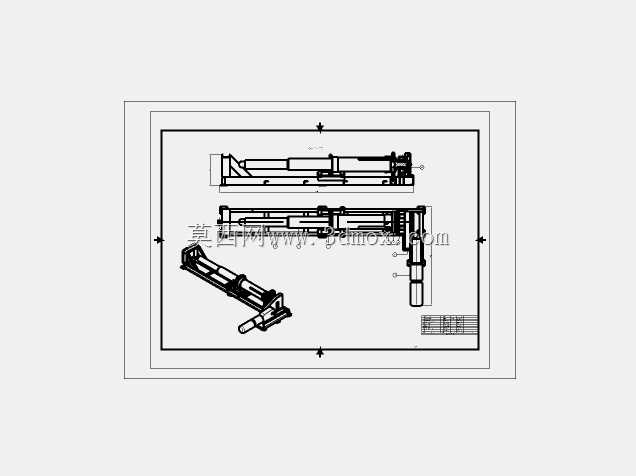

　　这套结构的核心执行元件为多级伸缩式液压缸，配套倾斜布置的型钢焊接机架、端部铰接支座、驱动连接组件，整体针对矿山作业面的物料推送、设备移位工况设计，适配井下狭窄巷道内的长行程推进行动需求。从安装边界来看，机架采用矩形钢管拼焊成型，底部预留四个带安装孔的固定支脚，支脚孔位间距适配井下常规设备安装基座的预埋螺栓规格，机架整体呈12度倾斜布置，倾斜角度匹配矿用输送设备的接料高度差，避免推送行程末端出现物料卡滞。伸缩缸采用三级套筒结构，完全缩回时整体长度仅为完全伸出状态的35%，能够在有限的巷道安装空间内实现三倍于自身缩回长度的推送行程，缸体外壁设置两道导向抱箍，抱箍通过螺栓固定在机架横梁上，抱箍内侧镶嵌铜质耐磨衬套，

　　既可以限制缸体在伸缩过程中的径向晃动，又能避免缸体外壁与钢制抱箍直接摩擦造成镀层损伤。缸体尾端采用铰接结构与机架端部的支座连接，铰接轴配有注油嘴，可定期加注润滑脂降低铰接副的磨损，适配推送过程中缸体微小角度的摆动补偿，抵消安装面平面度误差带来的附加应力。缸杆伸出端设置连接法兰，法兰端面加工有定位止口与均布螺栓孔，可直接与推料板、移位工装等执行端部件连接，法兰旁侧平行布置的小直径杆件为行程反馈杆，杆端配套位置检测元件安装位，可实时反馈缸杆的伸出长度，便于接入设备的控制系统实现行程精准控制。机架靠近缸体尾端的位置集成安装了液压阀组安装座，座面预留标准液压阀的安装螺孔与油道过孔，可将控制伸缩缸动作的换向阀、溢流阀直接集成在机架上，

　　缩短阀与缸体之间的管路长度，降低管路压力损失，同时减少井下复杂环境下管路被剐蹭破损的风险。机架的侧方设置有走线槽，可将液压管路、检测线缆统一收纳在槽内，槽体配有可拆卸盖板，便于后期检修维护。从功能特性来看，这套结构的伸缩缸在伸出时逐级动作，第一级缸杆先伸出至最大行程后第二级再启动，能够在推送初始阶段提供更大的推力，适配重载启动的工况需求，缩回时则反向逐级收回，保证收回过程的运行平稳。机架的焊接位置均做了倒角处理，所有外露棱边打磨成圆角，避免井下作业时剐蹭操作人员的衣物或管线，焊缝采用连续角焊缝，焊后做去应力处理，抵消焊接变形带来的机架精度偏差，保证缸体安装后的同轴度误差控制在0.2mm以内。在实际应用场景中，

　　这套结构可直接安装在矿用输送设备的接料端，用于将散落的矿料推送至输送皮带面上，也可安装在采掘工作面的设备移位平台上，用于推移小型采掘设备到指定作业位置，相比单级液压缸推送结构，在相同推送行程下安装占用长度缩短近六成，非常适合井下安装空间受限的作业环境。设计过程中针对井下高粉尘、高湿度的环境，所有外露金属部件均做了防锈镀层处理，铰接位置配套防尘密封圈，避免粉尘进入铰接副造成磨粒磨损，液压油口设置标准快换接头，便于现场快速连接液压管路，减少安装调试的工作量。整体结构的受力点均做了加强处理，机架承受缸体推力的横梁位置加焊了加强筋板，筋板厚度与机架主横梁厚度一致，可承受最大12吨的推送反力，不会出现机架变形的问题。
