多工位移动式板材折弯成型设备

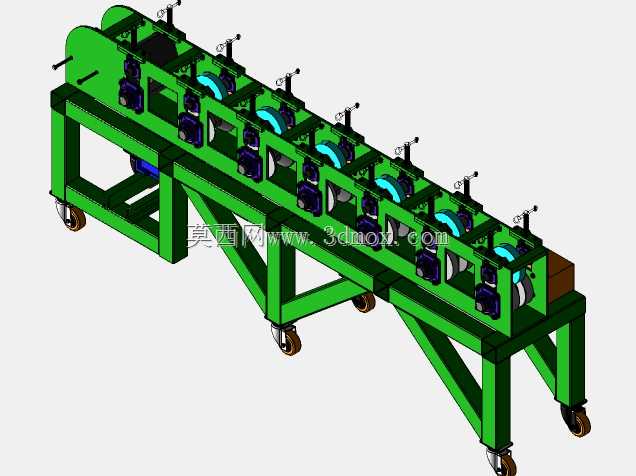

　　在钣金加工、型材预制的中小批量生产场景里，这类多工位连续成型设备的应用占比正在逐年提升，尤其是针对定长薄钢板的连续折弯工序，传统单机单工序的折弯模式需要多次转运、反复定位，不仅工序间等待时间长，多次装夹带来的形位公差累积也很难控制在工艺要求范围内，这款设备的设计逻辑正是针对这类痛点展开。从结构布局来看，设备采用整体焊接式长床身作为承载基体，床身下方配置带刹车的万向脚轮，打破了传统成型设备固定安装的使用限制，可根据车间产线布局调整、跨工位转产的需求快速移位，移位到位后踩下脚轮刹车即可锁定位置，不需要额外打膨胀螺栓做地基固定，对于租赁厂房、产线迭代频繁的中小加工企业来说，安装边界的灵活性大幅提升。

　　床身的上沿沿长度方向等距排布多组成型辊轮组，每一组辊轮都对应一道折弯成型工序，板材从设备一端送入后，会依次经过每一组辊轮的渐进式压型，不需要中途停机调整定位，就能一次性完成预设截面形状的折弯加工，相比单工位折弯机，连续成型的加工效率能提升4-6倍，同时因为全程靠辊轮定位送进，板材的直线度、折弯角度的一致性远高于多次装夹的加工方式。每一组辊轮的侧边都配置了独立的调节手轮，可根据板材厚度、折弯角度的工艺要求微调辊轮的压下量与横向位置，换产时只需要逐组调整对应辊轮的参数，就能适配不同规格的板材折弯需求，不需要更换整套成型模具，换产调试的时间成本能压缩到传统换模方式的三分之一。设备的驱动单元集成在床身端部的护罩内部，

　　通过链传动结构将动力同步传递到每一组主动辊轮，保证所有工位的送进速度完全同步，避免因为辊轮速差导致的板材拉伤、成型尺寸偏差问题。床身的支撑腿之间设计了三角形斜撑加强结构，因为长床身在连续压型过程中会承受持续的交变载荷，斜撑结构可以有效提升床身的整体刚性，减少长跨距床身的中部扰度，避免长期使用后床身变形导致的成型精度下降。从安装边界来看，设备整体为长条形布局，宽度方向控制在1.2米以内，长度根据成型工位数量设定，脚轮的安装高度预留了100mm的地面间隙，不需要提前做特殊的地面找平处理，普通硬化车间地面即可满足安装使用要求，设备进料端和出料端只需要预留1米左右的操作空间，就能完成板材上料、成品出料的操作，

　　整体占地面积比同产能的离散式折弯工序组节省60%以上。在实际使用场景中，这类设备常被用于通风管道法兰边预制、彩钢瓦附件成型、仓储货架型材加工、轻钢龙骨配件生产等领域，针对厚度0.5-3mm的冷轧钢板、镀锌板都能实现稳定的连续折弯加工，成型后的板材截面尺寸公差可控制在±0.2mm以内，完全满足后续拼接、装配的工艺要求。设计过程中，辊轮的型面采用了渐变量化设计，每一道工序的折弯角度增量控制在15度以内，避免单次折弯角度过大导致的板材应力集中、板面开裂问题，同时辊轮表面做了淬火处理，硬度达到HRC55以上，长期加工镀锌板、冷轧板也不会出现型面磨损、拉伤板材表面的问题。设备的机架焊接后整体做了去应力退火处理，再经过龙门铣一次性加工床身上的辊轮安装基准面，保证所有工位的辊轮安装面在同一水平面上，从基础加工环节就消除了安装基准偏差带来的成型误差。
