多刷式浮面撇油装置结构设计

　　在工业污水处理、机加工车间冷却液循环、港口溢油应急处置、油田采出水处理这类场景里，液面浮油的收集一直是影响介质回用率、外排达标率的核心环节，传统管式撇油、带式撇油在面对高粘度浮油、表层混杂少量碎屑的工况时，经常出现粘附不牢、回带率高、碎屑卡滞传动结构的问题，这款多刷撇油装置的结构设计，正是针对这类痛点做的定向优化。

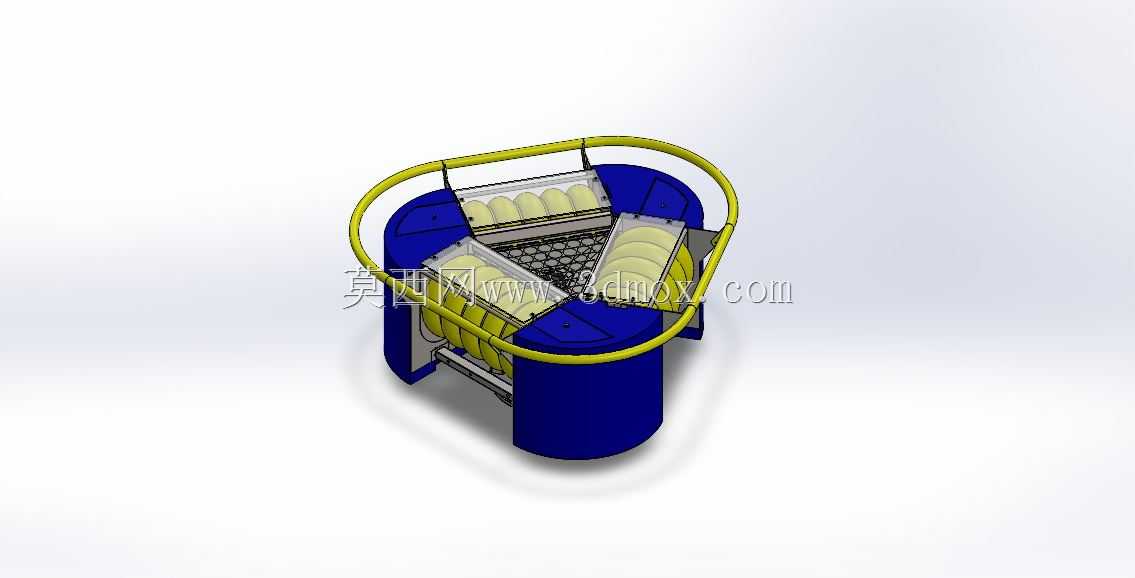

　　从整体结构布局来看，装置采用中心立柱加环形浮圈的组合式承载结构，外围的黄色环形护圈同时承担浮体与防撞功能，不需要额外配置安装支架，可直接投放在敞口污水池、冷却液箱、隔油池的液面位置，依靠浮圈提供的浮力让整个集油工作面始终与液面保持固定的相对高度，不会因为池体液位波动出现吸空或者整机浸没的问题，适配的液位波动范围可以覆盖常规工业循环水箱0到300毫米的常规变幅，安装时不需要做池体改造，只需要用软绳做简单的防漂移固定即可，大幅降低了现场改造的施工量。

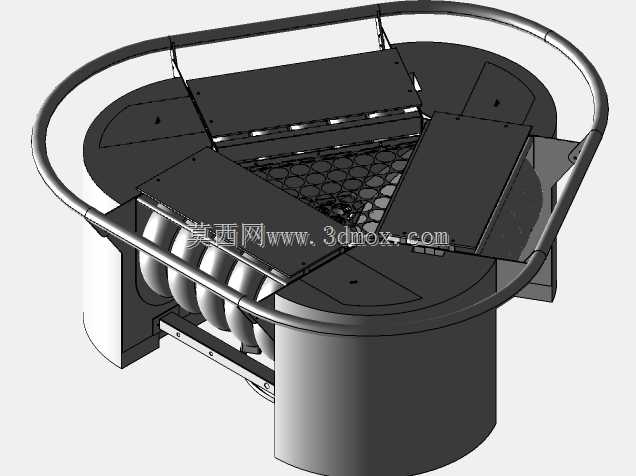

　　核心的集油单元采用三组倾斜布置的刷式集油组件，每组刷体都采用耐油疏水的尼龙刷丝，刷丝呈倾斜排布贴合液面，工作时刷体缓慢转动，接触液面时可以将浮油粘附在刷丝缝隙里，转到内置刮油板位置时，刮油板将刷丝上粘附的浮油刮下，汇入装置中心的集油腔，再通过内置的导流通道靠重力汇入排油口，外接软管就可以将收集到的废油导入储油桶。相比单组刷体的结构，三组刷体呈120度环形布置，不管装置在液面怎么小幅漂移转动，始终有至少两组刷体处于有效集油状态，不会因为水流扰动导致集油中断。

　　设计过程中特意将刷体的安装角度设置为与水平面呈35度夹角，这个角度下刷丝接触液面时不会产生过大的液面扰动，避免把浮油冲散到装置外围，同时刮油板的安装位置刚好对应刷体转出液面的切线方向，刮油效率比垂直安装的刷体提升近40%，也不会出现刮下来的油顺着刷体重新流回池体的问题。装置顶部的防护格栅一方面可以阻挡液面大块杂物进入刷体工作区，避免长纤维、塑料碎屑缠绕刷辊，另一方面格栅的间隙经过测算，刚好可以让厚度1毫米以上的浮油顺利流入刷体工作区，不会因为格栅挡油导致集油效率下降。

　　从安装边界来看，装置整体最大外径控制在800毫米，中心立柱高度为650毫米，工作时浸入液面下的深度不超过150毫米，适配的池体最小开口尺寸为1000毫米*1000毫米，不管是方形的机床冷却水箱还是圆形的隔油池都可以投放使用。装置的传动结构全部密封在中心立柱的腔体内部，与集油腔完全隔离，不会因为废油渗入导致传动件卡滞，所有与油液接触的部件都采用耐油ABS与不锈钢材质，长期接触乳化油、矿物油、切削液都不会出现腐蚀溶胀的问题。

　　在实际工况适配性上，这款结构针对不同粘度的浮油可以通过更换不同丝径的刷丝来调整粘附性能，处理低粘度的机油、柴油时用0.1毫米丝径的密刷丝，处理高粘度的齿轮油、淬火油时换用0.3毫米丝径的粗刷丝，不需要改动整体传动结构，维护时只需要向上抽出刷辊组件就可以更换刷体或者清理刮油板，单人就可以完成日常维护操作，不需要吊装设备辅助。相比真空式撇油装置，这种多刷结构不需要配套真空系统，能耗仅为真空式的15%，也不会出现因为吸入空气导致的泵组空转问题，针对含少量金属碎屑的机加工冷却液场景，刷丝的弹性可以让碎屑顺着刷丝缝隙滑落到格栅下方，不会卡滞在刮油板位置，长期运行的故障率远低于钢带式撇油结构。
