砂石场螺旋式洗砂设备结构设计

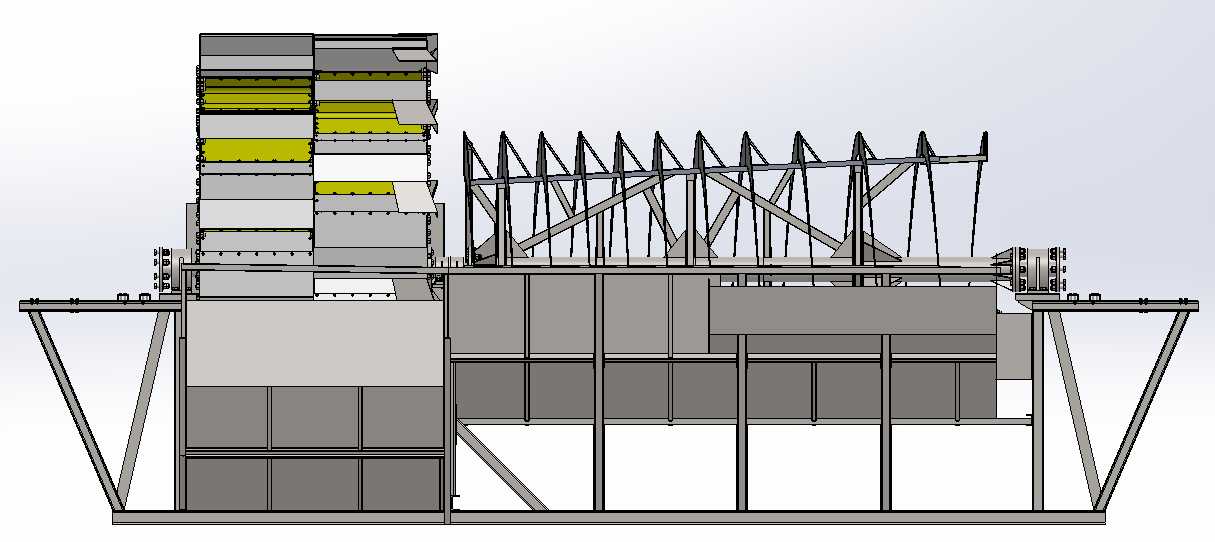

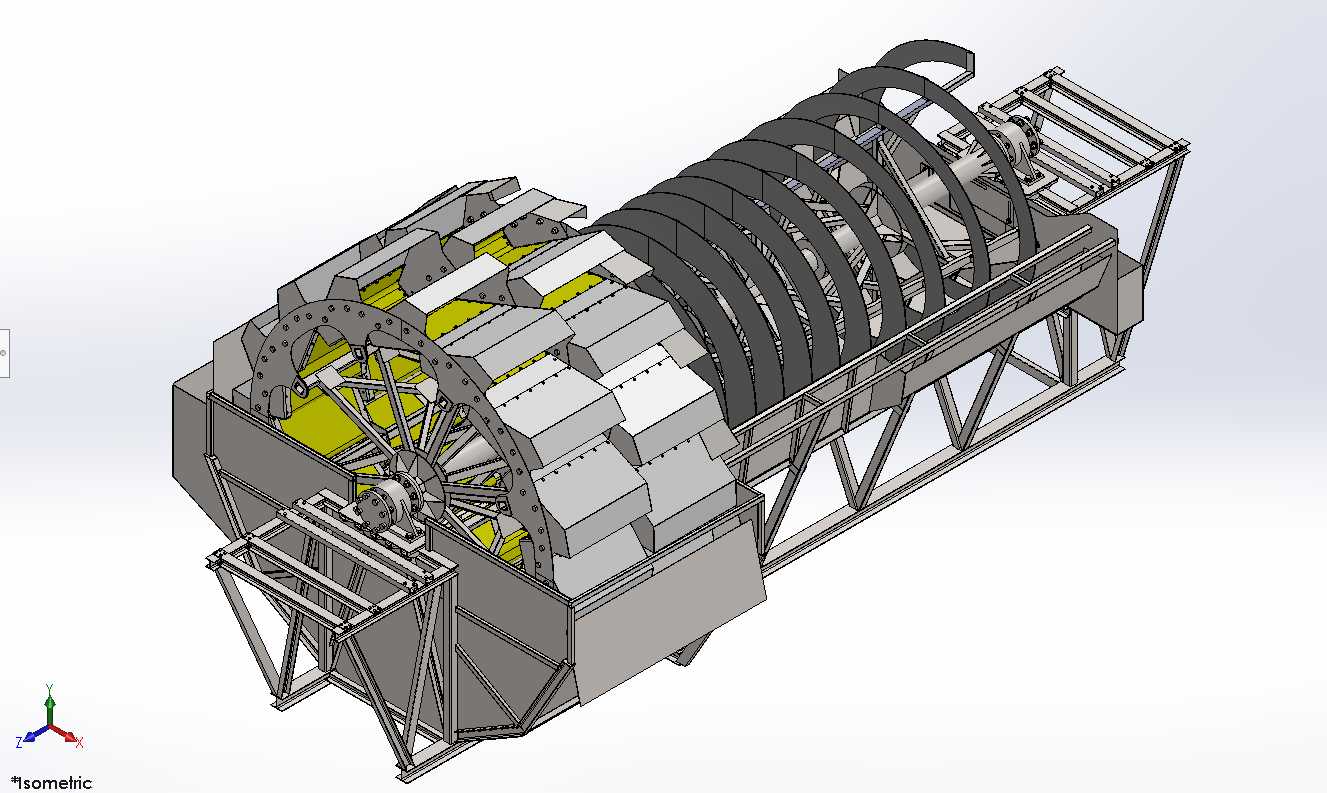

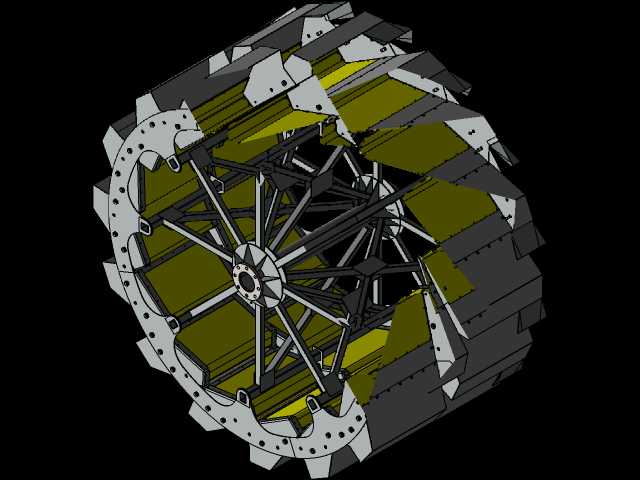

　　在砂石骨料生产、矿山矿料预处理、基建用砂制备的作业场景中，原砂夹带的泥尘、石粉、杂质会直接影响成品砂的级配与性能，螺旋式洗砂设备正是针对这类工况开发的核心处理单元，这套三维结构完整还原了设备从进料到排料的全流程作业逻辑，可直接用于结构校核、工况模拟与安装布局参考。从实际作业流程来看，含泥原砂从进料端进入槽体后，首先在低速转动的螺旋叶片推动下不断翻滚、相互摩擦，去除附着在砂粒表面的泥层与杂质，同时高压冲水从槽体侧部注入，形成稳定的上升水流，将粒径0.4mm以下的细砂与泥尘携带至溢流端排出，而粒径达标的粗砂则在螺旋叶片的推送下，沿槽体倾斜段向上移动，最终从排料端排出完成脱水，整套流程可连续作业，处理量适配中型采石场、

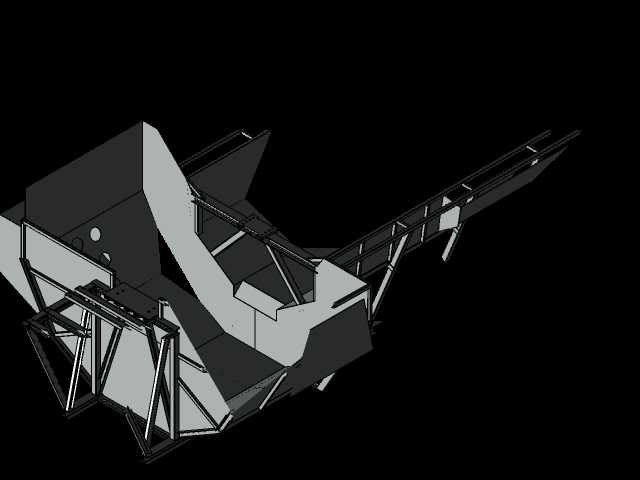

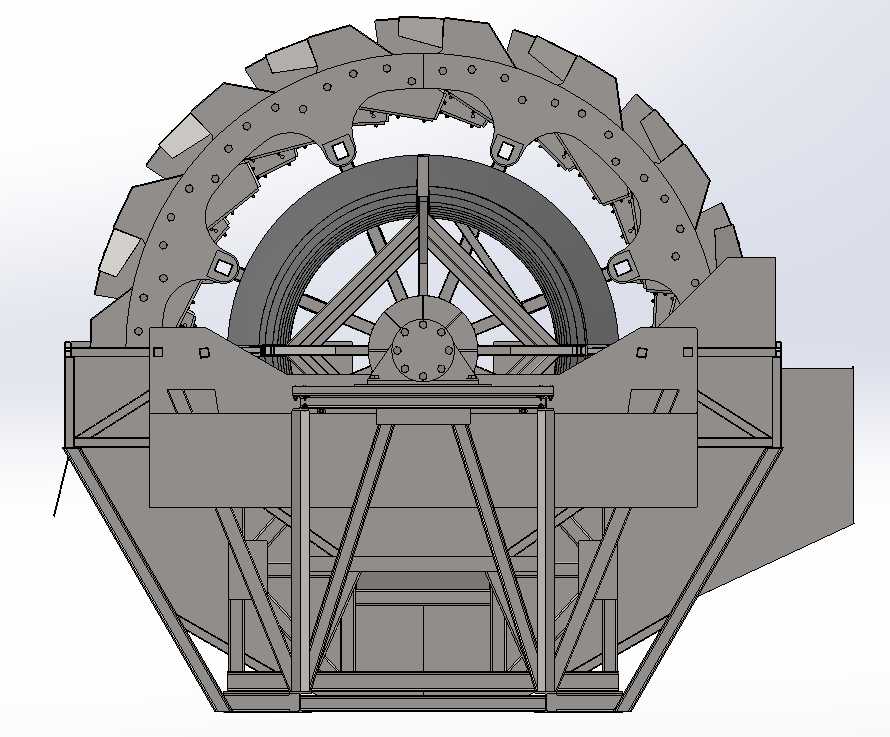

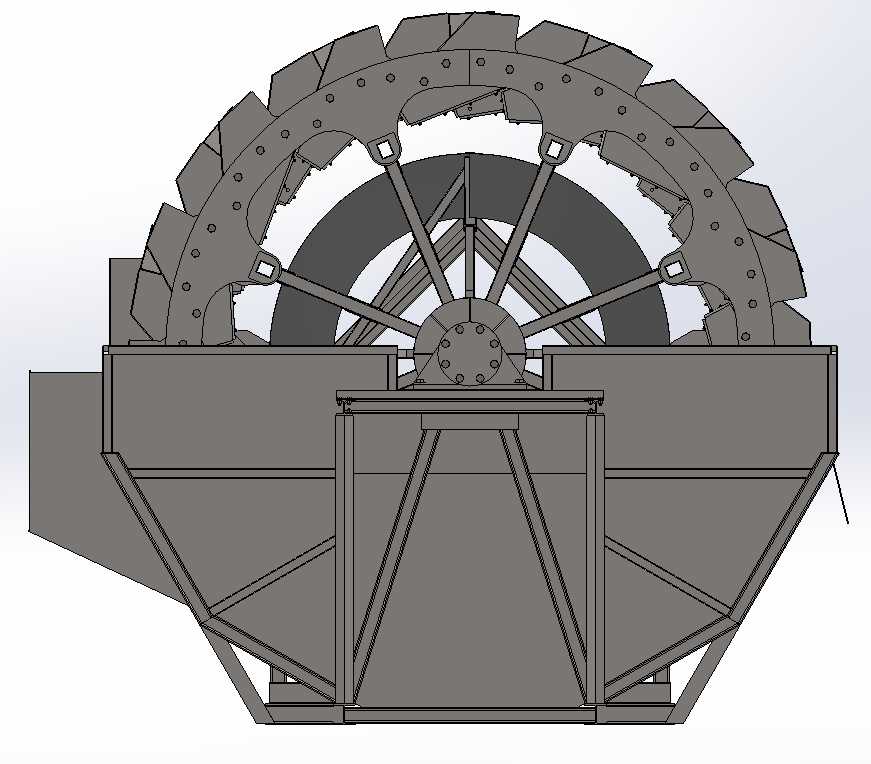

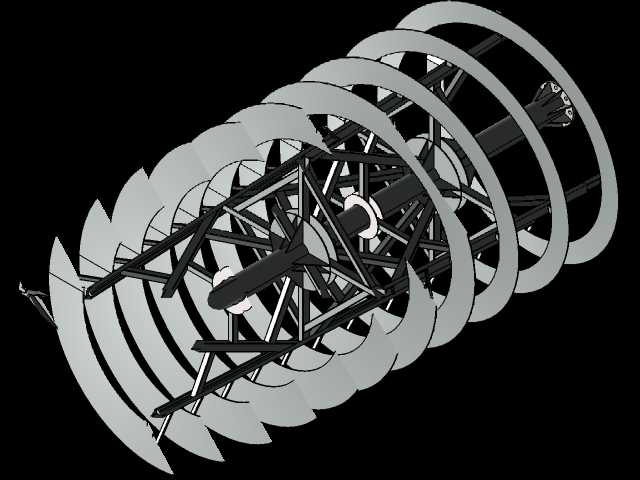

　　商混站的日常生产需求。设计阶段首先考虑的是槽体的倾角与螺旋轴的转速匹配，槽体倾斜角度设置在18度左右，既保证粗砂有足够的脱水行程，又避免槽体过长增加设备占地，螺旋轴的转速控制在较低区间，防止转速过高导致砂粒随水流溢流流失，同时减少叶片与槽体衬板的磨损。螺旋叶片采用分段式焊接结构，边缘加装耐磨衬板，磨损后可单独更换，无需整体更换螺旋轴，降低后期维护成本；叶片的螺距沿排料方向逐渐缩小，在推送粗砂的过程中逐步挤压物料，带出砂粒间隙的水分，提升排料端成品砂的干度。槽体底部采用圆弧过渡结构，避免砂粒在槽底沉积板结，槽体侧壁设置可调节的溢流挡板，可根据原砂含泥量调整溢流高度，控制细砂流失率与清洗效果。设备的支撑机架采用型钢焊接框架结构，

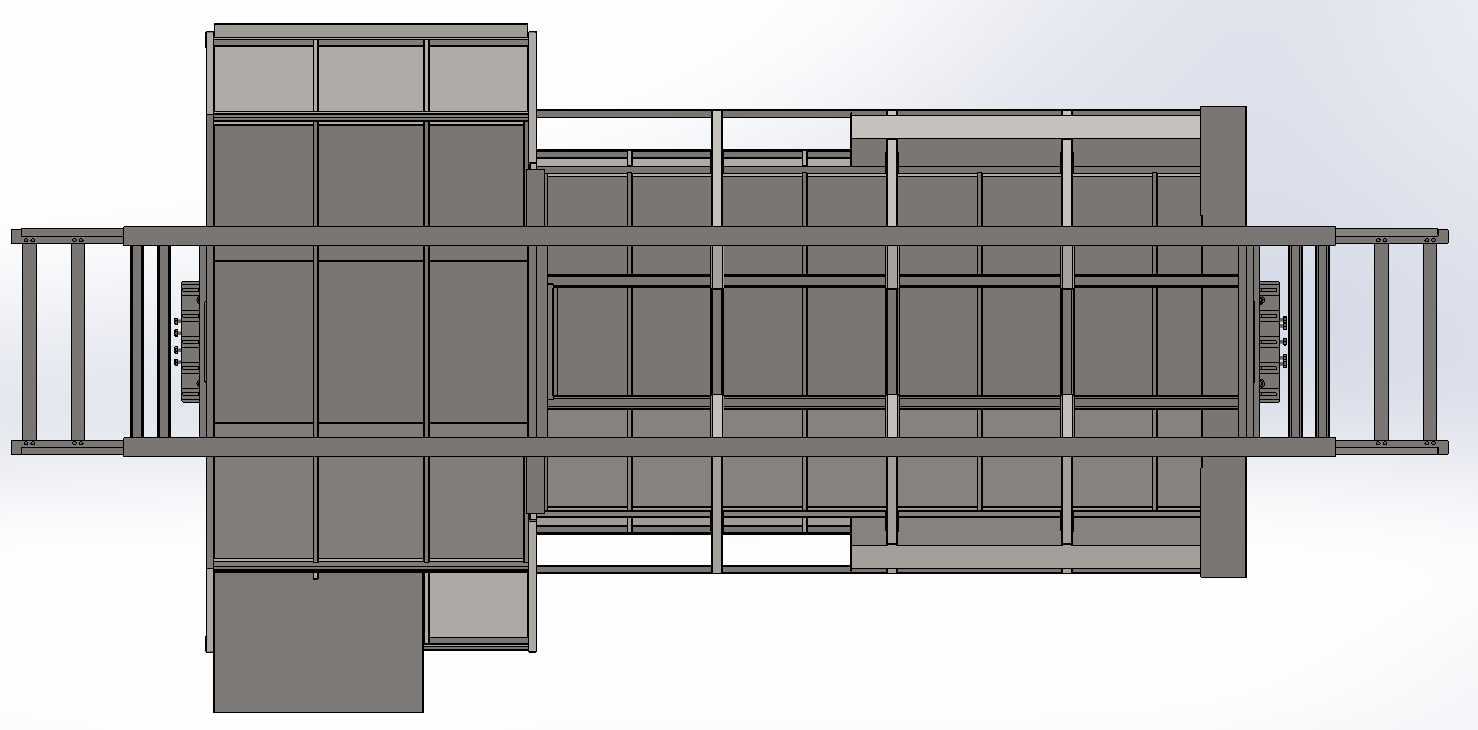

　　进料端与排料端分别设置独立的支撑脚，可根据现场安装基础的高度差调整支撑脚的垫铁厚度，保证螺旋轴的水平度偏差控制在允许范围内；驱动端采用减速电机直连的传动结构，省去中间传动链条或皮带的维护环节，传动效率更高，驱动端的密封采用多层填料密封组合，防止槽内的泥水进入轴承座造成轴承损坏。从安装边界来看，设备进料端需对接给料设备的出料口，预留至少0.8米的检修空间用于更换叶片衬板，排料端下方需预留成品砂输送设备的安装空间，溢流端需对接污水处理或细砂回收设备的进料口，避免冲洗水直接外排；设备整体宽度控制在3米以内，长度根据处理量不同在8-12米区间，可适配标准集装箱运输，现场安装时只需完成槽体拼接、驱动端固定、进出料管路对接即可投入使用。

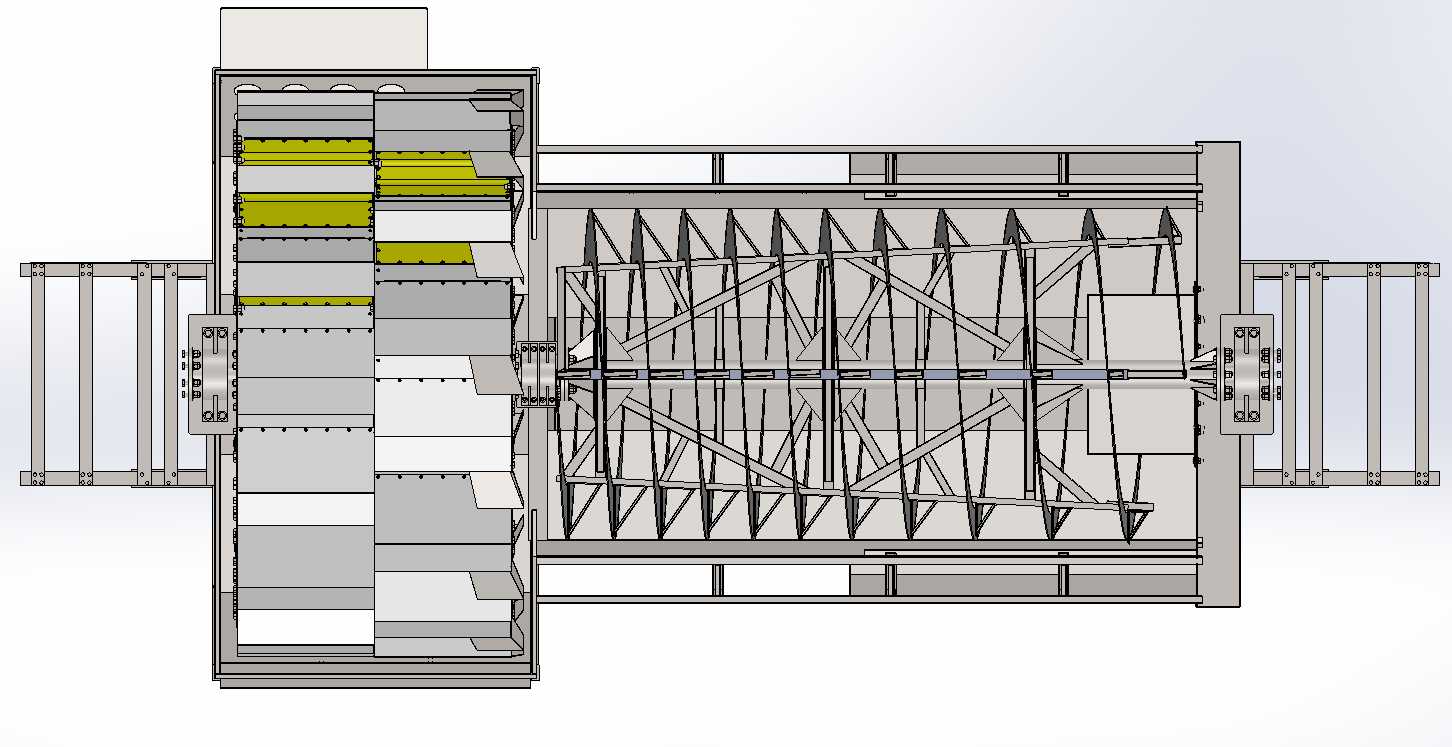

　　结构设计中还考虑了过载保护的需求，在驱动电机与螺旋轴之间设置安全销结构，当槽内进入大块异物卡滞螺旋时，安全销首先剪断切断动力传递，避免电机过载烧毁或螺旋轴变形；槽体上设置观察口，可随时查看槽内砂料的翻滚状态与叶片磨损情况，无需停机拆解即可判断设备运行状态。针对不同工况的适配性，这套结构可通过调整螺旋叶片的间距、槽体的长度、驱动电机的功率来适配不同的处理量需求，当用于含泥量较高的山砂清洗时，可加长槽体的清洗段长度，增加冲水点的数量，延长砂料在槽内的清洗时间；当用于机制砂的脱粉作业时，可适当提高螺旋转速，调整溢流挡板高度，减少细砂的流失率。整套三维结构完整还原了各部件的装配关系，包括机架的焊接节点、叶片的安装角度、密封件的装配位置、轴承座的固定方式，建模过程中严格按照实际加工公差设置配合间隙，可直接用于生成工程图纸指导生产，也可导入仿真软件进行不同工况下的受力分析、磨损模拟，优化设备的结构参数。
