多面拼接式料斗导料溜槽结构

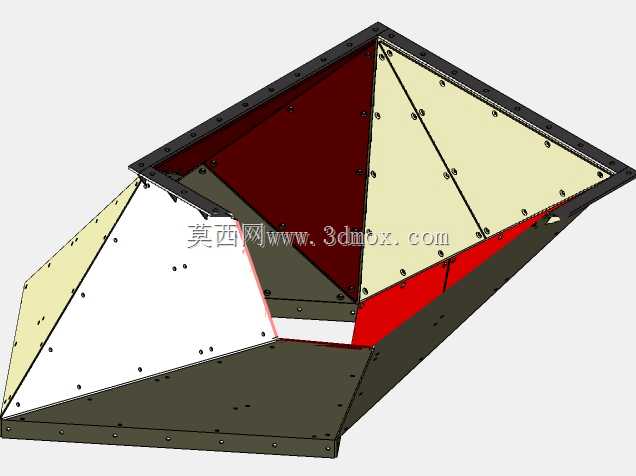

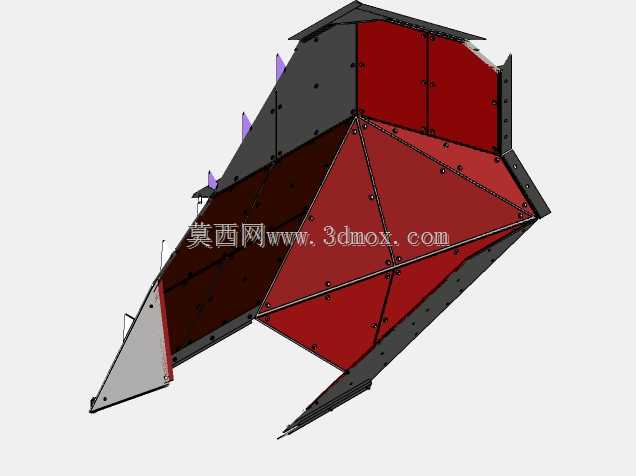

　　该结构属于散料输送系统中的末端导料受料部件，主要应用于皮带输送机转接点、料仓出料口、生产线物料转向衔接工位，承担物料流向引导、落料缓冲、防撒漏的核心作用，常见于矿山输送线、粮食加工转运、建材骨料输送、散料仓储出料等场景，可适配不同落差的物料转接需求，避免物料直接冲击下游皮带或设备壳体，降低落料扬尘与物料飞溅的概率。从结构设计来看，整体采用多块折弯钣金件拼接成型，不同坡面的角度经过落料轨迹核算，针对不同安息角的散料调整倾斜度，确保物料能够沿坡面顺滑滑落，不会在槽体内发生积料堵料的问题；各拼接板边缘均设计有带安装孔的法兰翻边，通过螺栓实现板件之间的紧固连接，既可以保证拼接处的密封性能，避免细颗粒物料从拼接缝隙漏出，

　　也方便后期对磨损严重的单块板件进行拆换维护，无需整体更换整个溜槽结构，降低运维成本。在安装边界方面，该结构上口为适配上游出料设备的矩形法兰接口，可直接与上游设备的出料法兰、皮带机头部护罩出料口通过螺栓对接，下口对应下游接料设备的受料位置，可根据下游皮带宽度、料仓进料口尺寸调整下口的朝向与开口大小，整体安装时需要根据落料落差调整固定支架的高度，确保溜槽出料口与下游受料面保持合理的高度差，既避免落差过大造成物料冲击磨损，也防止落差过小导致物料排出不畅。设计过程中针对不同坡面的受力情况做了差异化处理，直接承接物料冲击的坡面采用加厚板材，同时在板背面预留了加装耐磨衬板的安装位，可根据输送物料的磨琢性选择加装锰钢衬板、高分子耐磨衬板，

　　延长结构的使用寿命；非直接受冲击的导流坡面采用常规厚度板材，在保证结构刚度的前提下控制整体重量，降低安装载荷。结构的边角位置均做了折弯加强处理，避免长期受物料挤压出现板件变形，拼接法兰处的螺栓孔采用长圆孔设计，可抵消安装过程中的尺寸误差，降低现场安装的对位难度，同时也能适应设备运行过程中产生的小幅振动，避免螺栓受剪切力断裂。在实际使用场景中，该结构可根据输送物料的特性调整坡面角度，比如输送流动性较好的颗粒物料时可适当减小坡面倾斜角度，降低物料滑落速度，减少对下游设备的冲击；输送流动性较差的粉状、含水物料时可加大坡面倾斜角度，避免物料粘附在坡面上造成堵料。整个溜槽的内部空间做了流线型过渡处理，不存在直角死角，

　　避免物料在死角位置堆积变质，尤其适合食品、粮食类对物料清洁度有要求的输送场景，减少物料残留。结构外侧预留了观察门的安装位置，可在易堵料的坡面加装快开式观察门，方便运行过程中查看内部物料流动情况，发生堵料时可快速打开清理，无需拆解整个结构。
