地下矿山皮带机尾输送结构

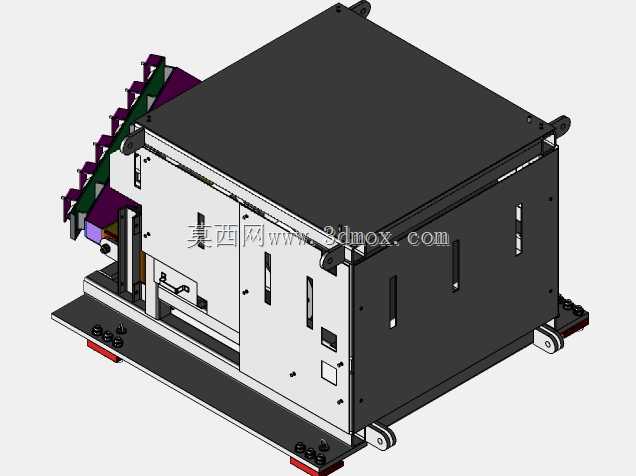

　　这套带式输送尾部结构，主要面向地下矿山的物料转运场景设计，适配井下狭窄巷道内的散料输送工况，承担带式输送机尾部的物料承接、皮带导向、张紧调节以及落料缓冲的核心功能，是井下矿石、矸石连续输送系统里的关键组成单元。从结构布局来看，整体采用框架式焊接箱体作为承载主体，侧围板预留多组长条形调节槽位，用于安装托辊组、改向滚筒的固定支座，可根据现场皮带的跑偏情况实时调整滚筒的轴向位置，无需整体拆解结构就能完成皮带纠偏作业，适配井下作业空间有限、检修操作不便的实际条件。左侧延伸的导料槽组件采用多段阶梯式挡料结构，配合倾斜布置的缓冲挡板，能够承接上游设备卸载的矿石物料，避免散料在落料点出现撒漏、飞溅的问题，挡板的安装角度经过反复校核，

　　可匹配不同粒度矿石的下落轨迹，减少物料对皮带的直接冲击，延长皮带的使用寿命。底部的安装底座采用加厚钢板焊接成型，预留多组地脚螺栓固定孔位，可直接固定在巷道的混凝土基础或者钢制平台上，底座上设置的滑轨结构配合张紧调节组件，能够实现尾部改向滚筒的前后位移调整，快速完成皮带的张紧度调节，保证皮带运行过程中保持合适的张力，避免出现打滑、跑偏的故障。设备的侧部预留了传感器安装位，可配套安装跑偏开关、速度传感器、堵料检测装置，接入矿山的输送监控系统，实现设备运行状态的实时监测，满足井下自动化输送的运维需求。整体结构的外形尺寸充分考虑井下运输的限界要求，整体宽度、高度都适配井下罐笼、单轨吊的运输尺寸边界，各组件之间采用螺栓连接为主、

　　焊接为辅的装配方式，可拆解为多个单元下井后再完成组装，降低井下大件运输的难度。结构设计过程中充分考虑井下高湿、多粉尘的作业环境，所有转动部位都预留了密封件安装槽位，可配套安装防尘密封圈，避免矿尘进入轴承部位造成磨损；外露的结构件都做了倒角处理，避免安装、检修过程中出现磕碰划伤的问题。导料槽的侧板采用可更换的耐磨衬板安装结构，当衬板被物料磨损到一定程度后，可直接在现场更换衬板，无需整体更换导料槽结构，降低设备的后期维护成本。尾部的改向滚筒采用包胶设计，增大滚筒与皮带之间的摩擦力，减少皮带在尾部的打滑概率，滚筒的轴端采用调心滚子轴承配置，可承受井下输送过程中较大的径向载荷，适配大输送量、高带速的作业工况。设备的顶部盖板采用快拆式设计，

　　通过快拆螺栓与侧框架连接，日常巡检时可快速打开盖板观察内部皮带的运行情况、落料点的物料堆积情况，出现堵料故障时也能快速打开盖板进行清理，减少故障停机的时间。从安装边界来看，设备进料端的接口尺寸可匹配不同带宽的上游输送设备，出料端直接对接主输送皮带的受料段，两侧预留的检修空间不小于600mm，满足井下检修作业的安全距离要求，底部的安装平面度要求控制在每米2mm以内，保证设备安装后滚筒、托辊的同轴度符合运行要求，避免出现皮带偏磨的问题。整套结构的受力点都做了加强筋设计，在框架的转角处、滚筒安装支座处都焊接了三角形加强筋，可承受落料时的冲击载荷以及皮带张紧产生的持续拉力，保证设备长期在重载工况下运行不会出现结构变形的问题。
