模块化拼接式无动力辊筒输送台架

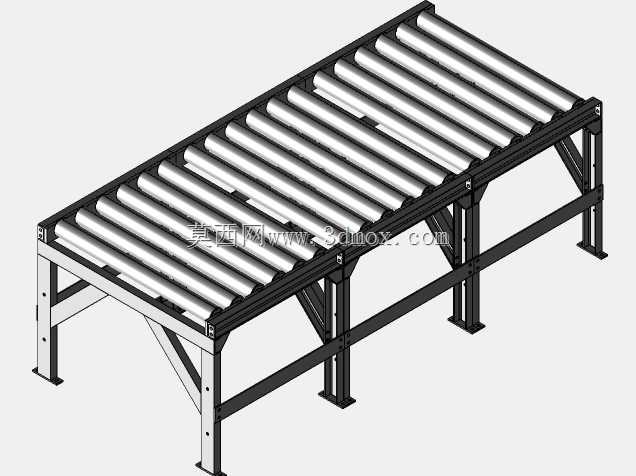

　　这款无动力辊筒输送台架，主要面向生产车间工序间物料转运、仓储分拣线接驳、包装线工件流转这类场景设计，区别于动力式辊道，它不需要额外配置驱动电机、传动链轮或电控系统，完全依靠工件自身重力或者作业人员的轻推就能实现物料沿辊道方向的平移，在短距离、节拍要求不高、不需要精准调速的输送环节里，能大幅降低设备投入成本与后期运维工作量。从结构设计逻辑来看，整个台架采用分段模块化的拼接思路，单段台架的辊筒排布间距经过载荷核算，常规输送30kg以内的箱装工件、板式加工件时，不会出现工件卡滞、辊筒挠度过大的问题，相邻台架之间可以通过端部的连接支架快速拼接，不需要现场做复杂的焊接或二次加工，能根据车间实际的场地布局，灵活拼接成直线段、

　　转弯段（搭配对应转弯模块），适配不同的厂房走线需求。台架的支撑腿采用方管焊接结构，腿底部配置可调脚杯，安装时可以根据地面的实际平整度调整每个支腿的高度，保证整个辊道面的水平度误差控制在合理范围内，避免工件因为台面倾斜出现自主滑移或者卡顿的问题；支腿之间设计有横向斜撑加固，在台架承受偏载或者工件放置冲击时，能有效减少机架的整体形变，避免长期使用后出现辊筒轴线偏移、转动卡涩的问题。辊筒部分采用标准的无动力镀锌辊筒，辊筒两端通过轴承座固定在两侧的机架横梁上，转动阻力小，表面做镀锌防锈处理，能适应车间内少量切削液、灰尘的工况环境，不会因为短期的潮湿环境出现表面锈蚀影响转动的情况；辊筒的安装高度统一，相邻辊筒的顶面高度差控制在0.5mm以内，

　　保证工件在台面上移动时不会出现颠簸、跳动，对于表面平整度要求较高的钣金件、包装成品件输送，能避免输送过程中出现表面划伤。从安装边界来看，单段台架的宽度可以根据常用输送工件的尺寸做适配，常规款的有效输送宽度覆盖400mm到1200mm区间，支腿的高度范围在600mm到900mm可调，能匹配大部分生产作业台的高度，实现工序间的无高差接驳，不需要额外设置过渡坡道；台架整体的外轮廓没有突出的尖锐棱角，所有焊接位置都做了打磨处理，避免作业人员操作时出现磕碰划伤。在实际使用场景中，这类台架常被布置在机加工设备的出料端，承接加工完成的工件，作业人员可以直接在台架上完成工件的去毛刺、初检工序，再顺着辊道推到下一个加工工位或者包装工位；

　　也可以多段拼接成仓储区域的分拣线，配合人工分拣完成不同品类货品的分流，相比皮带输送机，它的表面耐磕碰、耐刮擦，即使输送带有尖锐边角的金属工件，也不会出现台面破损的问题，后期维护只需要定期给辊筒轴承加注润滑脂，出现单个辊筒损坏时，只需要拆卸对应位置的轴承座就能快速更换，不需要拆解整个台架结构，运维难度极低。设计过程中，机架的横梁采用标准型钢下料，所有安装孔位都做了统一的定位设计，加工时可以通过工装夹具批量钻孔，保证同规格台架的零部件互换性，降低生产加工的成本，同时也方便用户后期根据产能变化扩展台架长度，不需要重新定制整套设备。
