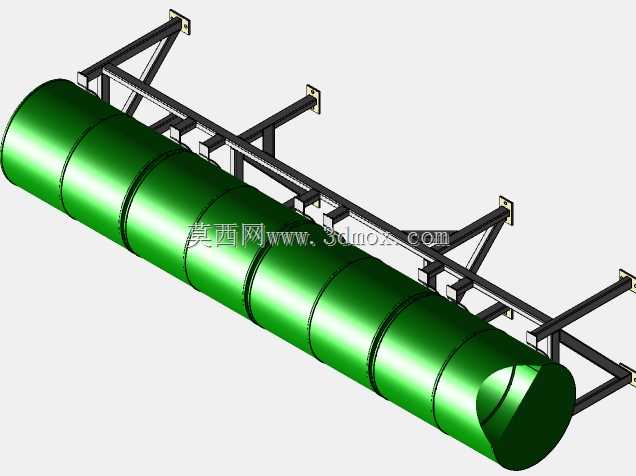

卧式储料罐体带安装支撑钢架结构

　　这套带安装支撑结构的卧式罐体，在散料、流体类工业物料的中转存储场景里适配性极强，不管是厂区内的原料暂存环节，还是生产工序间的物料缓冲工位，都能看到这类结构的实际应用。不同于立式储罐对地面垂直空间的高要求，卧式布局的罐体可以充分利用厂房内的横向闲置空间，尤其适合层高受限但横向跨度充足的车间布局，在粮油加工、建材散料存储、化工中间体暂存、环保水处理的药剂存储环节都有广泛的使用场景。从结构设计逻辑来看，罐体本身采用分段卷制拼接的筒身结构，每一段筒节的卷制曲率保持一致，拼接处的环向焊缝位置做了等距排布，既可以降低单段筒节的加工难度，也能让筒身整体的受力分布更均匀，避免长筒身加工时出现的圆度超差问题。筒身一端采用椭圆封头结构，

　　相比平封头可以更好地分散内部物料带来的静压力，不管是存储常压状态的散状物料，还是带一定微压的流体介质，椭圆封头的结构强度都能满足常规工况的使用需求，不需要额外在封头处增设过多的加强筋结构，能有效控制整体的制造成本。配套的支撑钢架采用型材焊接成型，沿罐体轴向等距布置多组三角支撑结构，每组支撑的弧形托板和罐体外壁完全贴合，托板和罐体接触的位置预留了缓冲垫的安装空间，实际安装时可以在接触面垫入橡胶或者石棉垫，既可以避免钢架和罐体硬接触造成的外壁防腐层磨损，也能抵消罐体充料、放料过程中产生的微小形变位移，避免硬连接带来的应力集中问题。支撑钢架的顶部和侧部分别设置了带安装孔的固定耳板，耳板上的长圆孔设计可以适配安装基础的微小尺寸偏差，不需要在现场安装时反复扩孔调整，能大幅缩短现场安装的调试周期。从安装边界尺寸来看，罐体整体的轴向长度和直径比例控制在5:1左右，这个比例下的卧式罐体放置时的重心高度更低，即使在充料满载的状态下，整体的抗倾覆稳定性也能满足厂区内的安装要求，不需要额外增设大面积的配重基础。支撑钢架的底部安装面处于同一水平基准，所有支撑脚的安装孔位同轴度偏差控制在合理范围内，现场安装时只需要将钢架固定在预制的混凝土基础或者钢结构平台上，再将罐体吊装放置到支撑托板上完成固定即可，不需要在现场做大量的配焊调整工作。在功能设计上，这套结构没有在罐体上集成过多的复杂附属部件，属于通用性极强的基础储料罐体结构，使用者可以根据自身的实际使用需求，

　　在筒身预留的开孔位置加装进料口、出料口、液位检测口、人孔等附属配件，不管是存储颗粒状的塑料原料、粉状的建材物料，还是常温状态下的液态生产介质，都可以通过调整罐体内部的防腐涂层、附属配件的材质来适配对应的物料特性。支撑钢架的型材选型经过受力校核，在罐体满载的状态下，钢架的最大挠度变形量控制在允许范围内，不会因为长期承重出现永久性的形变，三角支撑的斜撑结构可以将罐体的垂直重力均匀分散到各个安装固定点上，避免单个固定点受力过大造成基础损坏。实际工程应用中，这类卧式罐体的维护难度也远低于立式储罐，因为罐体整体高度较低，日常检查外壁腐蚀情况、焊缝密封性的时候，不需要搭建过高的检修平台，侧面的人孔位置距离操作平台的高度也符合人体工程学要求，

　　检修人员进出罐体做内部清洁、检查的时候更加方便安全。另外，这套结构的吊装点位也做了隐含的设计优化，支撑钢架上的横向型材位置刚好可以作为吊装时的绑带受力点，吊装过程中不需要额外在罐体上焊接临时吊耳，避免临时焊接对罐体外壁防腐层的破坏，也能减少吊装前的准备工作量。对于结构设计从业者来说，这套模型的参考价值在于它的支撑结构布局逻辑，很多新手设计卧式罐体支撑的时候容易出现支撑点间距不合理、托板和罐体贴合度不足的问题，这套结构里的支撑点间距是按照罐体均布载荷下的弯矩分布来设置的，避开了筒身弯矩最大的位置，能有效降低筒身局部的应力集中，托板的弧形曲率和罐体外径完全匹配，不会出现线接触造成的罐体局部压痕问题。在设备选型参考上，这类通用型卧式储料罐可以适配多数常规工业存储场景，只需要根据实际需要的存储容积调整筒身的长度和直径参数，配套的支撑钢架只需要对应调整型材的规格和支撑点的数量，就可以快速衍生出不同容积规格的同系列产品，设计复用性极强。
