链式输送机用驱动链轮结构设计

　　在散料输送、生产线工件转运的各类链式输送场景中，链轮作为直接与链条啮合传递扭矩的核心零件，其齿形设计、结构强度直接决定整套输送线的运行稳定性与维护周期。这款链轮针对常规中型链式输送机的驱动端工况设计，适配节距常规的工业输送链条，可直接安装在驱动轴输出端，通过轮齿与链条链节的有序啮合，将驱动电机输出的旋转运动转化为链条的直线往复运动，带动输送线上的工装托盘、散料料斗完成定向位移。

　　从结构设计逻辑来看，这款链轮采用分体式齿圈与轮毂一体化加工的结构形式，轮齿部分做了等距分布的渐开线齿形修形，齿顶与齿侧均预留了合理的啮合间隙，避免链条在高速运行或者负载波动时出现卡滞、跳齿的问题。中间的安装轴孔采用基孔制公差设计，可与标准直径的驱动轴过渡配合，轴孔内壁预留了键槽安装位，能够通过平键传递额定扭矩，避免链轮与轴之间出现相对转动打滑的情况。轮毂部分做了加厚处理，在保证整体重量可控的前提下，提升了轴孔配合段的接触面积，分散键槽位置的应力集中，避免长期交变负载下轮毂出现开裂变形。

　　实际应用中，这类链轮常被用在食品加工生产线的物料输送段、仓储物流的链式分拣线、矿山散料输送的给料机驱动端，不同工况下可搭配不同材质的热处理工艺，常规工况下采用45号钢调质处理即可满足使用需求，在有腐蚀、高磨损的场景下可更换为不锈钢材质或者齿面淬火处理，提升齿面的耐磨性能。设计过程中需要重点关注齿根圆直径与齿顶圆直径的尺寸公差，齿距累积误差需要控制在机械设计手册要求的公差范围内，否则会出现啮合异响、链条磨损加快的问题。

　　安装边界方面，这款链轮的轴向厚度与适配链条的内节内宽匹配，安装时需要保证链轮端面与驱动轴的垂直度，偏差过大会导致链条单侧磨损，大幅缩短链条与链轮的使用寿命。轮齿的啮合深度需要控制在合理范围，啮合过深会增大运行阻力，啮合过浅则容易出现跳齿脱链的问题。日常运维中，这类链轮不需要做特殊的日常维护，只需要定期检查齿面磨损情况，当齿厚磨损量超过原厚度的30%时就需要及时更换，避免出现断齿导致整条输送线停机。

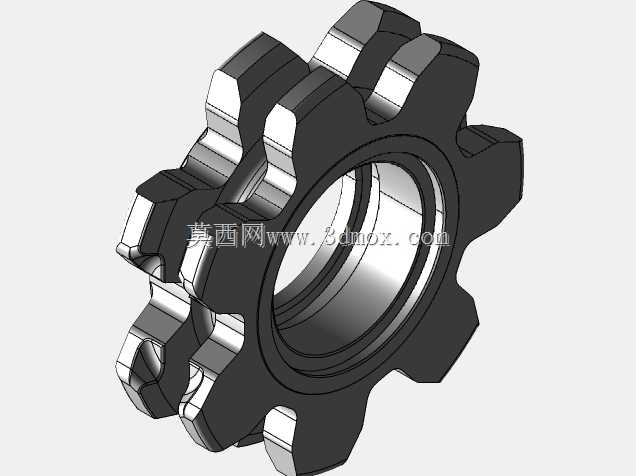

　　从建模细节来看，这款链轮的三维结构完整还原了齿形的渐开线轮廓、轴孔键槽的尺寸、轮毂的倒角细节，所有配合面的尺寸均按照机械设计标准设定，可直接用于设备装配干涉检查、工程图导出加工，也可用于输送设备的方案演示、装配培训场景。在做整机装配模拟时，可直接将该链轮模型装配到驱动轴对应位置，搭配链条模型完成链传动的运动仿真，验证传动过程中是否存在干涉、张紧机构的行程是否合理，提前规避实际装配中可能出现的尺寸不匹配问题。
