双锥旋风分离式粉尘收集净化装置

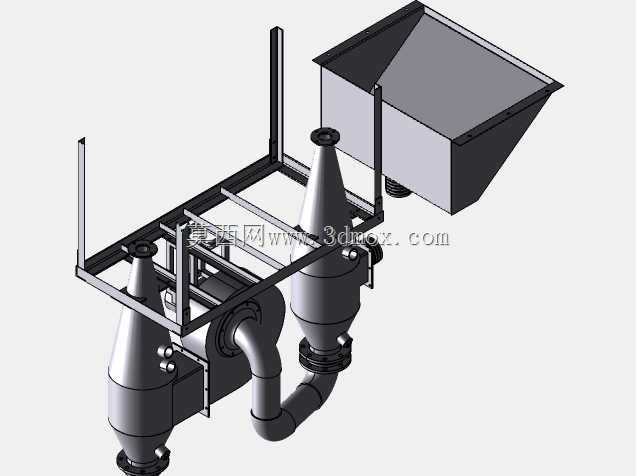

　　这套装置核心针对多粉尘作业场景的空气净化需求设计，常见应用场景包含五金打磨车间、木材加工开料工位、粮食加工输送环节、建材粉料分装区域这类持续产生悬浮干性粉尘的作业面，核心作用是将作业区域裹挟粉尘的空气抽入设备内部，通过多级分离结构滤除空气中的固体粉尘颗粒，最终排出洁净空气，避免粉尘弥散在作业空间影响操作人员职业健康，同时降低高浓度粉尘带来的燃爆风险。从结构布局来看，设备上方设置的敞口方斗是进料集尘端，安装时可对接作业工位的集尘罩或者粉尘输送管道的出料端，含尘空气从该位置进入设备腔体后，首先经过上部的沉降缓冲区，大颗粒的粉尘会在重力作用下先行落入下方的集料区域，剩余裹挟细粉尘的气流会在风机负压作用下进入两个并联的旋风分离锥筒。

　　旋风锥筒采用上粗下细的锥形结构设计，气流进入锥筒后会沿筒壁形成高速旋转的涡流，在离心力作用下，粉尘颗粒会被甩向筒壁，沿壁面滑落至锥筒底部的集料仓，经过离心分离后的气流则从锥筒中心的排气通道汇入连接风管，进入设备中部的风机单元。风机单元采用侧置布局，通过弯管与两个旋风锥的排气端连通，这种布局可以缩短风管路径，降低风阻损耗，提升整机的吸尘负压。设备整体采用框架式承载结构，方管焊接的机架作为所有部件的安装载体，旋风锥、风机、进料斗均通过螺栓固定在机架对应的安装位上，机架预留的安装支脚可以直接固定在地面基础上，也可以根据现场需求加装脚轮做成移动式结构，适配不同工位的灵活转场需求。设计过程中，两个旋风锥采用并联对称布局，

　　一方面可以平衡风机的进气阻力，避免单侧进风带来的气流紊乱问题，另一方面可以在同等处理风量下降低单个旋风锥的直径，提升细粉尘的分离效率，相比单大直径旋风筒，双锥结构对5μm以上的干性粉尘分离效率可以提升15%左右。进料斗采用上宽下窄的楔形设计，大尺寸的敞口可以降低进料口的风速，避免高速气流直接冲击旋风锥内部流场，同时倾斜的斗壁可以让落入斗内的大颗粒粉尘自然滑落至沉降区，避免在斗壁积料。设备的安装边界需要预留足够的维护空间，正面需要预留至少0.8米的操作空间用于清理集料仓的积尘，侧面连接风机的位置需要预留0.5米的检修空间用于风机维护和风管拆装，顶部进料斗位置需要对接现场的集尘管路，安装时需要保证整机水平放置，

　　避免锥筒倾斜导致内部涡流流场偏移，降低除尘效率。在实际选型适配时，可根据作业面的产尘量调整风机的功率参数，针对打磨类重粉尘场景可在旋风分离后端加装过滤滤芯单元，进一步提升对超细粉尘的过滤效果，针对粮食加工类的轻质粉尘场景，可适当降低风机风压，避免将有用物料吸入除尘系统。设备的所有过流部件均采用金属板材焊接制作，内壁做光滑处理，减少粉尘在壁面的附着堆积，锥筒底部的集料端可加装卸灰阀，实现不停机状态下的积尘清理，适配连续化生产的作业场景。
