工业粉尘收集过滤除尘系统结构

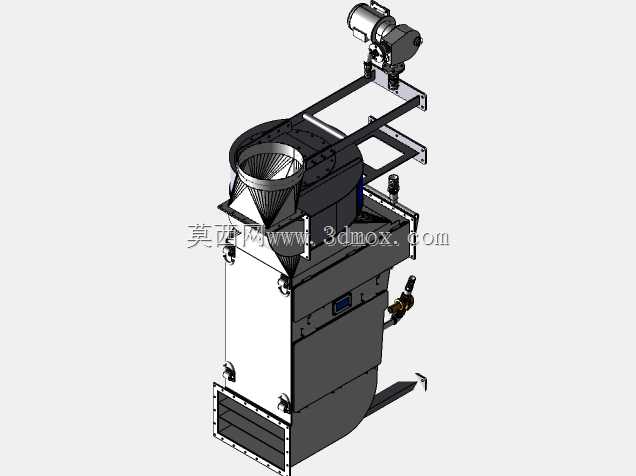

　　这套除尘系统的三维结构，核心面向机加工车间打磨工位、粉体配料投料段、粮食加工输送节点这类存在浮尘弥散的作业场景，设计阶段优先考量了产尘点的近距离捕集效率，避免含尘气流无组织扩散到车间整体通风系统中增加后续处理负荷。从结构布局来看，设备采用立式窄体设计，主体箱体采用薄钢板折弯拼焊结构，侧面预留的方形法兰接口为进风端，可直接对接工位侧吸罩或者设备密闭罩的排风管道，无需额外加装变径接头就能适配常规矩形排风管路，安装时可以直接贴靠车间立柱或者墙体布置，底部预留的150mm离地间隙，既方便日常清理沉降在箱体底部的积尘，也能适配现场常见的地面排水沟走线，不会出现管线干涉的问题。顶部的驱动单元采用侧置悬臂安装结构，

　　将振打电机或者引风驱动部件布置在箱体顶部侧方，既避开了顶部滤室的检修开盖空间，也降低了设备整体的垂直安装高度，对于层高不足4米的老旧厂房改造场景适配性更强，驱动单元的安装支架预留了长条形调节孔，现场安装时可以根据皮带张紧度或者电机同轴度需求微调安装位置，不需要二次配钻安装孔。上部的进料集气段采用锥形导流结构，内部设置的格栅匀流板可以将进入箱体的含尘气流均匀分散到滤室截面，避免局部滤料负荷过高导致的过早磨损，锥形段的倾斜角度设置为62度，大于常见工业粉尘的自然安息角，不会出现粉尘在锥段内壁粘附堆积的问题，长时间运行也不需要频繁人工清理内壁积尘。滤室部分的结构采用快拆式压条设计，滤袋或者滤筒的安装不需要额外工具，

　　松开侧边的压块就能抽出过滤元件，日常更换耗材的作业时间可以压缩到单根1分钟以内，滤室侧面预留的观察窗采用透明钢化玻璃材质，运行时可以直接观察内部滤料的积尘状态，判断是否需要启动清灰程序，不需要停机开盖检查。侧面布置的手动阀门为风量调节结构，现场调试时可以根据工位实际产尘量调整支管开度，平衡同一除尘系统多个工位的抽吸风量，避免远端工位吸力不足的问题，阀门的操作手柄设置在人员站立可及的1.5米高度位置，不需要登高就能完成调节操作。设备顶部的排风端可以直接对接车间外排风管，也可以根据需求加装二级过滤组件实现室内回风，对于北方冬季需要采暖的车间，回风模式可以减少车间热量损耗，降低采暖能耗。整套结构的安装边界控制在宽度800mm、

　　深度650mm、高度2100mm范围内，现场吊装时不需要拆解主体结构，整体重量控制在280kg左右，采用常规的手动液压叉车就能完成转运就位，底部预留的四个安装地脚可以通过膨胀螺栓直接固定在水泥地面上，不需要额外做混凝土基础，对于临时产尘工位的移动布置需求，也可以加装脚轮组件实现短距离移位。设计过程中针对焊接烟尘、金属打磨粉尘、粮食加工浮尘这三类常见工况做了结构适配，箱体内部的焊缝全部做连续密封焊处理，避免含尘气流从焊缝缝隙泄漏，所有外露的金属边缘都做了折弯翻边处理，安装和维护过程中不会出现割伤操作人员的风险。
