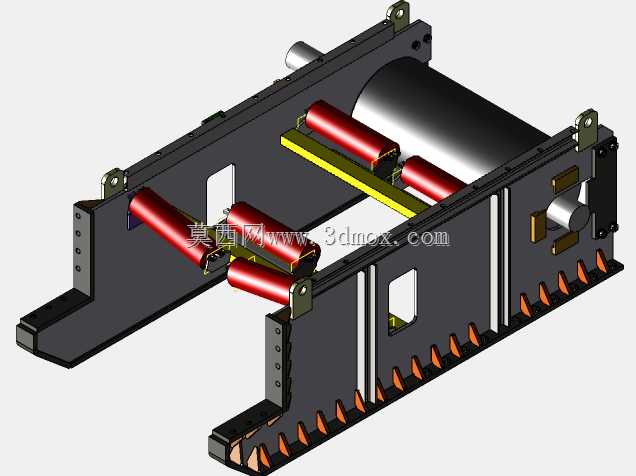

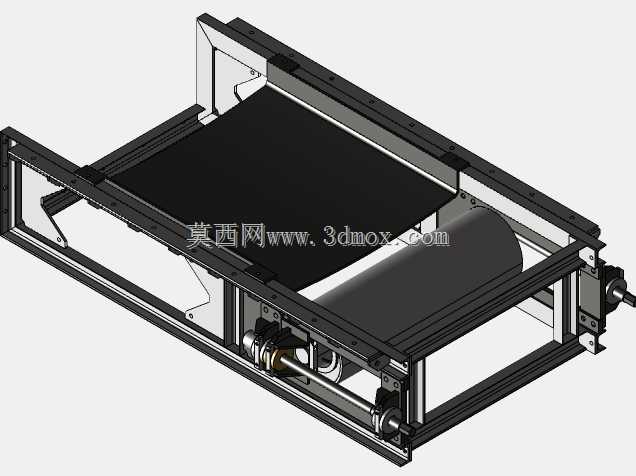

这套结构是带式输送机尾部段的集成安装模组,主要服务于 gallery 类长距离物料输送设备的尾部装配场景,承担输送带换向、张力调节、回程带面托撑的核心功能,常见于矿山散料输送、港口散货转运、生产线成品件输送等场景的设备尾部段,直接替代传统散件拼装的尾部机架,减少现场安装的配焊、配钻工作量。从结构功能来看,模组两侧为整体折弯成型的安装立板,立板上预留了改向滚筒的轴承座安装腰型孔,腰型孔的行程匹配常规输送带张紧的调节量,安装时无需额外加工张紧座,直接通过螺栓调整轴承座在腰型孔内的位置,即可实现输送带张力的调整,避免输送带打滑、跑偏的常见故障。立板之间布置了多组平行托辊,托辊采用两端悬臂式安装结构,直接固定在两侧立板的预留安装位上,
托辊外圆面高出立板内侧面一定距离,保证回程输送带运行时不会与立板发生剐蹭,托辊的排布间距按照常规带式输送机回程段托辊间距设计,能够有效托撑回程段的输送带,避免带面下垂过大造成的撒料、带面磨损问题。立板底部带有一体化的安装支脚,支脚上预留了与输送机主体桁架连接的螺栓孔,安装时直接将整个模组吊装到桁架尾部的对应位置,穿入连接螺栓即可完成定位,不需要现场做复杂的位置找正,因为模组在加工时已经保证了两侧立板的平行度、滚筒安装位的同轴度、托辊安装面的平面度,相比现场散件拼装的结构,安装精度能提升两个等级,有效降低后期运行时的输送带跑偏概率。立板侧面预留的方形开孔是为了方便后期维护时清理落入机架内部的散料,同时也能减轻整个模组的自重,
开孔边缘做了折弯翻边处理,提升开孔处的结构刚度,避免长期受载后立板发生变形。立板外侧带有多个带安装孔的凸台,这些凸台用于安装输送带跑偏检测装置、清扫器固定座、安全防护网支架等附属配件,不需要后期在立板上现场焊接支架,避免焊接变形影响立板的安装精度。从设计思路上,这套模组采用一体化集成设计,将原本需要现场装配的改向滚筒、张紧座、回程托辊、侧立板、连接支脚全部整合为一个预装模组,所有零部件的安装孔位都在厂内加工完成,装配时保证各部件的相对位置精度,现场安装只需要完成模组与主体桁架的连接、输送带穿绕后的张紧调整即可,大幅缩短现场安装的周期,同时也避免现场焊接、钻孔带来的防腐层破坏、结构变形问题。在尺寸边界上,
模组的整体宽度匹配对应带宽的输送机安装尺寸,两侧立板的外侧间距小于输送机桁架的内侧宽度,保证安装时能够顺利嵌入桁架内部,支脚的安装孔位间距与桁架上的预留孔位完全对应,不需要现场扩孔调整;改向滚筒的直径匹配对应带宽的输送带弯曲半径要求,避免输送带绕经滚筒时发生过度弯折,降低带面的疲劳损耗;托辊的直径与长度按照对应带宽的回程托辊标准选型,保证托辊的承载能力能够满足回程带面的重量要求,同时托辊的转动阻力控制在合理范围内,不会额外增加输送机的运行负载。立板底部边缘带有一排锯齿状的挡料结构,这些结构与下方的清扫器配合,能够刮除输送带表面粘附的散料,避免散料被带入滚筒与输送带的贴合面,造成滚筒包胶磨损、带面硌伤的问题,锯齿的间隙大小按照常见输送散料的粒径设计,既能保证刮料效果,又不会因为间隙过小造成散料卡滞。整个模组的结构受力路径经过优化,输送带的张紧拉力通过改向滚筒的轴承座传递到两侧立板,再通过立板底部的支脚传递到输送机主桁架上,立板上的加强筋位置对应受力集中的轴承座安装区域,避免长期受载后立板发生弯曲变形,腰型孔的边缘做了加厚处理,防止张紧调整时螺栓压溃孔边的板材。
