隧道施工粉尘捕集净化装置结构设计

　　在山岭隧道钻爆法施工、矿山巷道掘进作业场景中，掌子面凿岩、爆破、出渣环节会持续产生高浓度岩尘与炮烟，这类粉尘若无法及时捕集净化，不仅会大幅降低作业面能见度影响出渣、支护工序的推进效率，长期暴露还会对作业人员的呼吸系统造成不可逆损伤，传统的巷道压入式通风往往需要布设长距离风筒，在小断面长距离巷道中风筒沿程阻力大，末端风量难以满足排尘要求，且容易在巷道拐角、台车后方形成涡流滞尘区，无法实现粉尘的源头控制。这套粉尘捕集净化装置正是针对这类小断面巷道作业场景设计，采用近源捕集的设计思路，将吸尘口直接布置在产尘点附近的上风侧，通过装置内置的引风结构形成局部负压区，直接将含尘气流吸入装置内部完成净化，避免粉尘随巷道通风流扩散至整个作业断面。

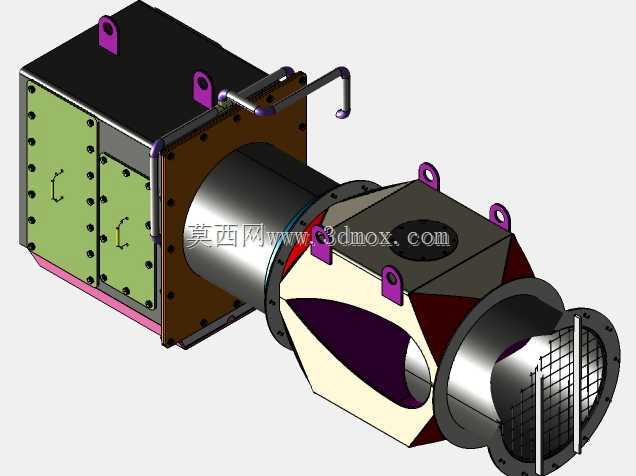

　　从结构布局来看，装置整体采用分段式模块化设计，前端为带防护格栅的渐扩式吸尘口，喇叭状的渐扩结构可以在不增加入口风速的前提下扩大捕集覆盖范围，入口处的金属格栅一方面可以阻挡爆破飞石、出渣过程中飞溅的大块岩屑进入装置内部损坏过滤组件，另一方面可以对吸入的气流进行初步整流，降低入口处的局部涡流阻力，吸尘口段的外壳采用多面体拼接结构，相比传统圆筒形结构可以在同等截面积下提升结构刚度，减少装置移动过程中外壳的形变量，外壳上均匀布设的紫色吊耳结构，既可以配合巷道顶部的临时支护锚杆实现装置的悬挂固定，也可以在装置转场时作为吊装点配合掘进台车的机械臂完成移位，适配隧道施工频繁移动作业面的特性。中间段为核心的过滤与引风集成舱，

　　圆筒形的过渡段连接前端吸尘口与后端的设备舱，这种等径圆筒结构可以让含尘气流在段内形成稳定的层流状态，避免气流偏流导致的过滤组件局部负荷过高问题，段外布设的金属管路为过滤组件的反吹清灰管路，当装置运行一段时间过滤组件表面积尘导致阻力上升时，可以通过外接压缩空气对过滤层进行反向喷吹，将附着的粉尘抖落至下方的集尘舱内，无需频繁拆解装置更换过滤元件，适配隧道现场无完备维保条件的作业环境。后端的方形舱体为动力与控制单元的安装舱，舱体外侧的加强筋结构采用螺栓拼接的装配式设计，舱板可以单独拆解，方便现场对内部的动力组件、控制元件进行检修更换，舱体侧面的快接式电气与气路接口，可以直接对接隧道现场已有的供风、供电线路，无需额外布设专用管线。

　　从安装边界来看，装置整体的径向尺寸控制在小断面隧道的运输限界以内，整体长度适配现有出渣车辆的避让空间，装置底部预留有与轨道行走轮组、胶轮行走架的连接接口，既可以悬挂在巷道顶部随掘进面推进同步前移，也可以安装在行走架上沿轨道自行移动，不需要对现有巷道的支护结构、运输轨道进行额外改造。在功能设计上，装置的捕集风速针对岩尘的悬浮特性做了匹配，入口风速控制在可以有效捕捉10μm以下呼吸性粉尘的区间，同时避免风速过高将巷道底板的积尘二次扬起，装置运行时的噪音控制在巷道作业允许的范围内，不会对作业面的通讯、信号传递造成干扰，相比传统的巷道全断面通风方案，这种近源捕集装置可以在更低的总通风量下实现更高的粉尘捕集效率，尤其适配小断面长距离隧道、独头掘进巷道这类通风难度大的作业场景，也可迁移应用于地下管廊施工、矿山采场掘进等同类受限空间作业的粉尘治理环节。
