地下矿用带式输送机传动滚筒结构

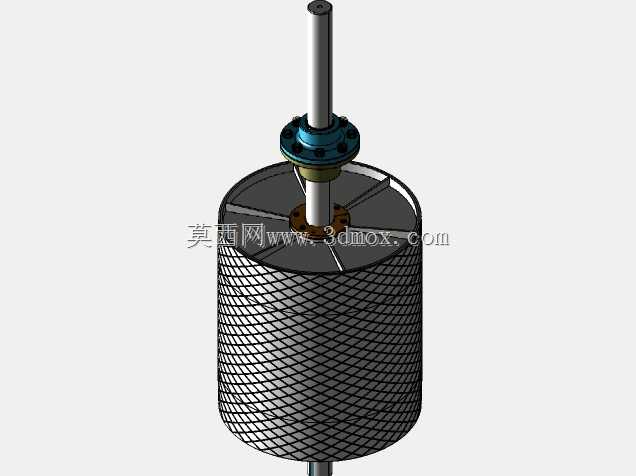

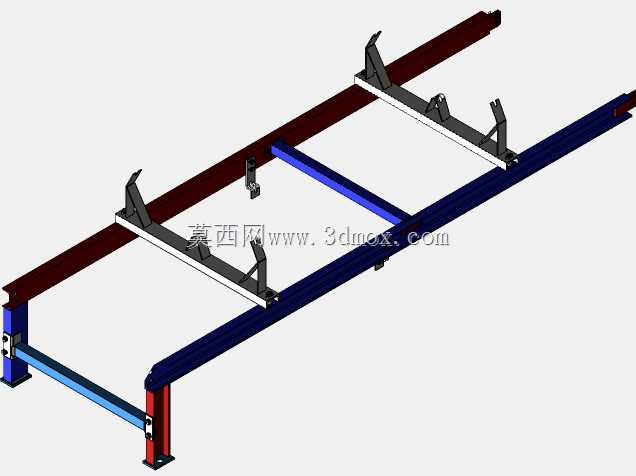

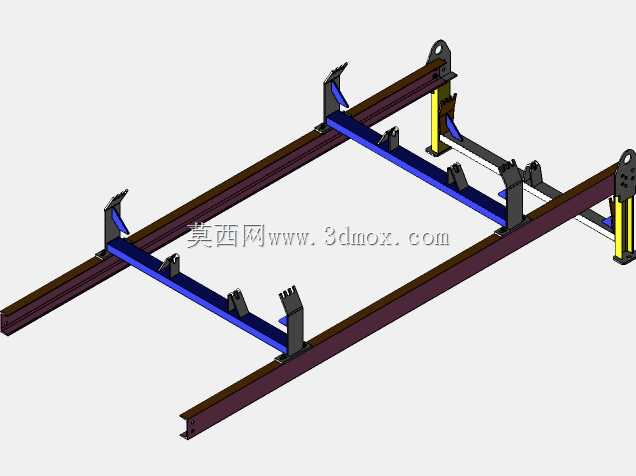

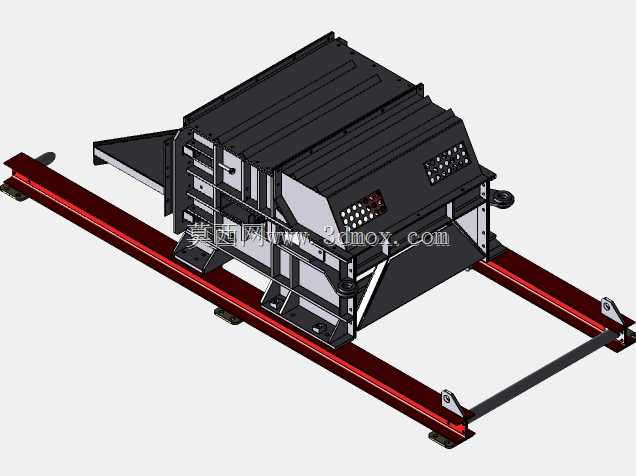

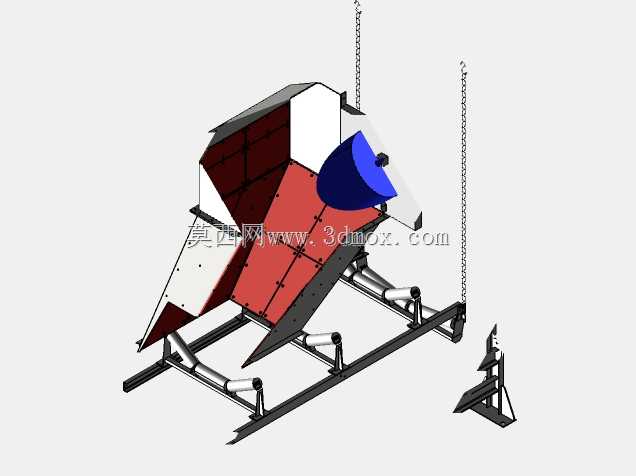

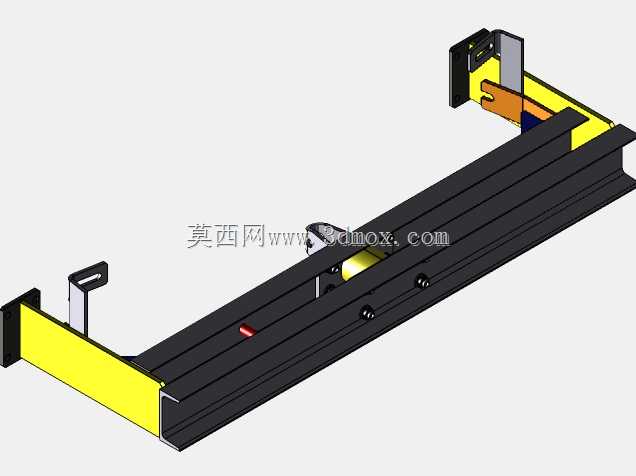

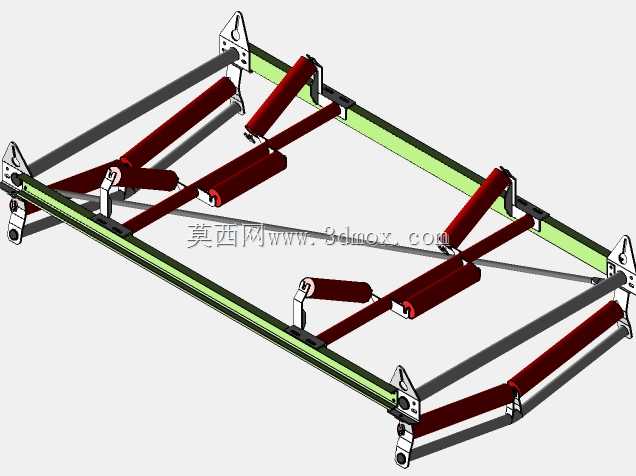

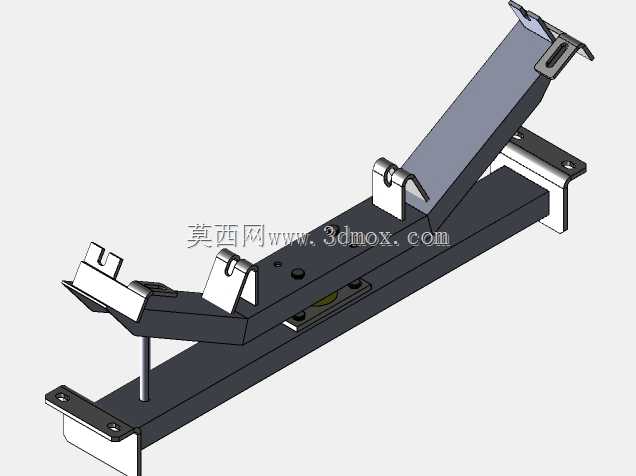

　　地下矿山开采作业中，散状矿石、掘进矸石的连续转运一直是采掘流程里的核心环节，带式输送系统凭借连续输送能力强、运维成本低、适配狭窄巷道布置的特点，成为井下物料转运的核心设备，而传动滚筒作为带式输送机传递牵引力的核心承载部件，其结构合理性直接决定整条输送线的运行稳定性与负载能力。这款滚筒结构针对井下高湿、高粉尘、重载冲击的工况做了针对性设计，整体采用辐板式支撑结构，筒体外表面做菱形网纹滚花处理，可有效增大与输送带之间的摩擦系数，避免重载启动、物料偏载时出现输送带打滑跑偏的问题，相比光面滚筒，同等张紧力下可提升约30%的牵引力传递效率，适配井下大倾角、长距离输送的工况需求。滚筒的轴系采用外置式法兰安装结构，

　　伸出端的连接法兰可直接与驱动端的联轴器、减速机构输出端对接，轴肩位置设置双道密封结构的轴承座安装位，可阻挡井下煤尘、淋水渗入轴承腔，延长轴承的润滑维护周期。辐板与筒体、轴套的连接位置均做圆弧过渡处理，避免应力集中导致的焊缝开裂问题，在实际建模过程中，所有焊缝位置均预留了合理的焊脚尺寸，筒体的圆度、轴的同轴度公差均按照重型输送设备的精度要求设置，可直接用于后续的工程图导出与生产加工参考。从安装边界来看，该滚筒的轴向伸出长度适配井下常用的槽钢式输送机机架安装尺寸，法兰端的螺栓孔采用跨中布置方式，可兼容不同规格的驱动单元连接，筒体直径适配带宽800mm级别的井下阻燃输送带，安装时无需对现有机架做大规模改造，可直接替换同规格的老旧故障滚筒。

　　在结构设计思路上，这款滚筒没有采用传统的轮毂过盈配合连接方式，而是通过轴套与辐板的焊接连接配合轴端的锁紧结构，既保证了扭矩传递的可靠性，又降低了轴类零件的加工难度，轴的受力点集中在两个轴承支撑位之间，最大程度减小了轴的弯曲挠度，避免长期重载运行出现轴弯曲变形导致的输送带跑偏问题。筒体外表面的网纹结构采用等距菱形格设计，纹路深度控制在2mm左右，既可以保证足够的摩擦力，又不会过度磨损输送带的下覆盖胶，延长输送带的使用寿命。在实际井下应用场景中，这类滚筒通常安装在带式输送机的头部驱动位置，承担传递电机输出扭矩、带动输送带循环运转的作用，部分场景下也可作为改向滚筒使用，只需要调整安装位置与密封结构即可适配。

　　建模过程中对所有配合面的公差配合做了明确设定，轴承位采用k6过渡配合，法兰连接面采用h7间隙配合，方便现场安装拆卸，无需额外的修配工序，所有棱角位置均做了倒角处理，避免安装过程中划伤操作人员或者输送带。针对井下作业空间狭窄、吊装设备能力有限的特点，该滚筒的整体重量做了优化，在保证结构强度满足1.5倍重载冲击载荷的前提下，通过辐板开孔、筒体壁厚优化的方式降低了整体自重，方便井下运输与吊装作业。轴端的密封结构采用迷宫式密封加橡胶油封的组合设计，即使在淋水较大的掘进工作面，也能有效防止润滑油泄漏与外界杂质进入轴承腔，相比单一油封结构，密封寿命可提升两倍以上，减少井下设备的停机维护时间。
