刮板输送机链轮轴组传动结构设计

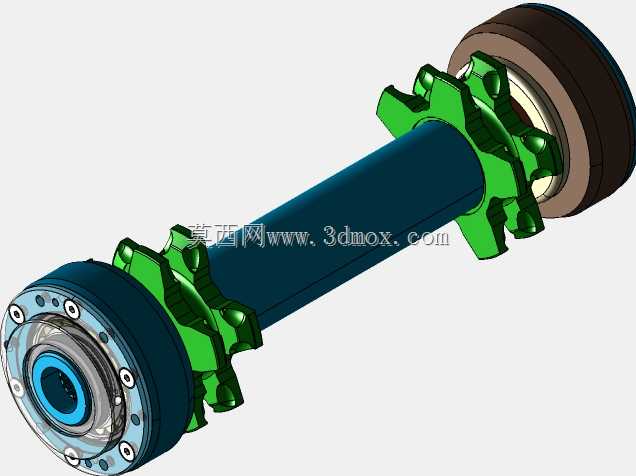

　　这套链轮轴组结构是埋刮板输送机、双链刮板输送设备的核心动力传递部件，主要应用在矿山散料输送、粮食仓储转运、建材生产线物料输送、化工散料输送等场景中，承担着将驱动端扭矩传递给牵引链条，带动刮板完成散状物料沿输送槽推移输送的核心作用，是刮板输送设备中承受交变载荷、冲击载荷最集中的部件。从结构设计来看，整套组件采用两端轴承座支撑的简支梁布局，轴体采用阶梯轴设计，中间段为大直径承载轴身，用于安装两组对称布置的链轮，链轮采用齿形啮合结构，齿廓曲线匹配标准输送链条的链窝尺寸，能够保证链条与链轮啮合过程中无卡滞、无跳齿，啮合接触应力分布均匀，避免局部应力集中导致的齿面过早磨损。两端轴颈位置分别配置密封式轴承组件，轴承座采用法兰式安装结构，

　　法兰端面上设置均匀分布的螺栓安装孔，可直接与输送机机头架、机尾架的安装端面贴合固定，安装时通过定位止口保证轴组与机架的同轴度，避免安装偏斜导致的轴承额外径向载荷。链轮与轴的连接采用键传动加轴向定位的组合方式，键槽对称度严格控制在公差范围内，保证扭矩传递过程中链轮无周向窜动，轴向通过轴肩与锁紧套完成双向定位，避免设备启停冲击下链轮出现轴向位移，导致链条脱齿、偏磨等故障。两端轴承位置配置组合式密封结构，外侧采用防尘密封盖，内侧采用双唇形密封圈，能够有效阻挡输送过程中产生的粉尘、细颗粒物料进入轴承腔体，同时防止轴承腔内润滑脂外泄，适配多粉尘、高湿度的恶劣工业输送场景。从安装边界来看，轴组总长度匹配常规中型刮板输送机的机头架安装间距，

　　两端法兰安装孔的孔位中心距、止口直径符合行业通用安装尺寸规范，可直接替换同规格的现役链轮轴组，无需对原有设备机架进行二次改造。链轮的节圆直径、齿距匹配常用的模锻可拆输送链条，齿宽尺寸适配双链刮板的链条间距，保证两侧链条同步受力，避免单侧链条过载拉断。轴体的材料选型预留了足够的强度冗余，能够承受满载启动时的冲击扭矩，以及输送过程中物料卡滞带来的瞬时过载载荷，链轮齿面设计有硬化层结构，能够降低链条与齿面的摩擦磨损，延长组件的整体使用寿命。在实际工况运行中，这套轴组的转速通常维持在较低区间，重点考量的是低速重载下的承载能力与抗冲击性能，设计过程中对轴的危险截面进行了抗弯、抗扭强度校核，轴承选型匹配了对应的径向载荷与额定动载荷，

　　保证在连续运行工况下的服役周期。结构上还预留了润滑脂加注通道，可在设备不停机的状态下完成轴承补脂作业，降低日常维护的工作量，两端的轴承端盖采用可拆卸式结构，检修时可快速拆解更换密封件与轴承，无需将整个轴组从机架上完全拆下，减少设备停机维护时间。链轮采用分体式装配设计，当齿面磨损到限位尺寸后，可单独更换链轮轮体，无需更换整根轴，降低后期运维的配件成本。整套结构的装配公差严格控制，轴颈与轴承内圈的配合采用基孔制过渡配合，轴承外圈与轴承座孔采用基轴制间隙配合，既保证轴承内圈与轴同步转动无相对滑移，又能让轴承外圈在受热膨胀时有微小的轴向窜动空间，避免轴承出现过热抱死的故障。
