工业粉尘收集双旋风分离装置结构

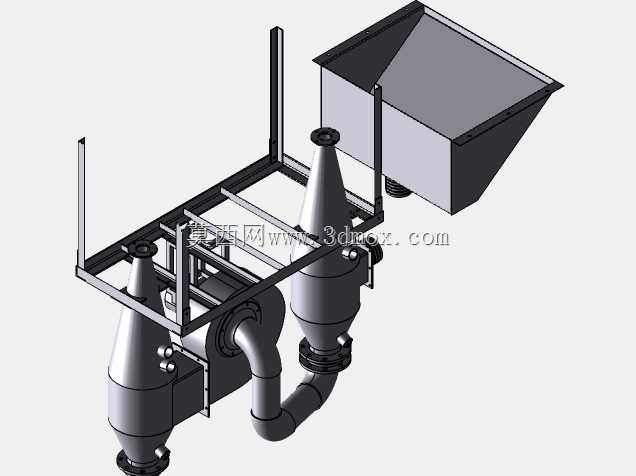

　　这套装置主要面向车间打磨工位、粉料拆包投料区、小型物料破碎工段的含尘气体处理场景，针对粒径在5μm以上的干性工业粉尘做预分离处理，可作为车间集中除尘系统的前端预处理单元，也可单独对接单台产尘设备做就地除尘，避免大粒径粉尘直接进入后端滤筒或布袋除尘单元，大幅降低后端过滤元件的磨损速度，延长滤材更换周期。从结构布局来看，整套装置采用方管焊接机架作为承载主体，机架预留了设备安装的地脚固定孔位，整体安装边界宽度控制在1.2米以内，纵深不超过1.8米，进料料斗顶部的最高安装高度为2.1米，不需要额外做高层厂房适配，常规标准工业厂房即可完成布设，机架底部预留了150mm的叉车作业空间，方便车间内转场移位。进料端采用敞口斜底料斗设计，

　　料斗侧壁倾斜角度设置为58度，针对堆积密度在0.3-1.2t/m³的干性粉尘，可有效避免粉料在料斗内壁搭桥积料，料斗与下方旋风单元的连接段采用软连接法兰结构，可抵消设备运行过程中产生的微幅振动，避免硬连接位置出现焊缝开裂或粉尘泄漏问题。装置核心的分离单元采用并联双旋风筒结构，两个旋风筒的进气口通过汇流管道共同连接至离心风机的出风口？不对，实际气流走向是含尘气流从料斗下方进入汇流腔，在风机负压作用下分别切向进入两个旋风筒，沿筒壁做螺旋向下运动，大颗粒粉尘在离心力作用下被甩向筒壁，沿壁面滑落至下方集尘段，净化后的气流沿旋风筒中心的排气芯管向上排出，汇入风机入口后可对接后续精过滤单元或达标排放段。双旋风筒的设计相比同处理风量的单旋风筒，整体高度可降低25%左右，同时对细粉尘的捕集效率提升约12%，更适合车间内安装空间受限的场景。旋风筒下方的锥段设置了快开式集尘卸料口，日常清理积尘时不需要拆卸主体管道，直接打开快接卡箍即可完成积尘清运，操作维护门槛较低。连接旋风筒与风机的通风管道采用等径弯管设计，弯管曲率半径设置为管道直径的1.5倍，可大幅降低管道内的气流阻力，减少风机的无效能耗，管道接口全部采用法兰加密封垫的连接方式，在2000Pa的系统负压下不会出现漏风问题，避免外部未处理气流短路进入系统影响除尘效率。风机单元固定在机架中部的预留安装位，安装位置做了加强筋焊接处理，可承受风机运行时的动载荷，避免机架出现共振问题，风机与机架之间预留了减震垫安装位，

　　安装时加装橡胶减震垫可将设备运行时的地面振动传递率降低80%以上，减少对车间周边精密加工设备的干扰。在设计思路上，这套装置优先考虑了现场运维的便捷性，所有需要日常维护的点位，包括卸料口、风机接线盒、管道检查口，都设置在设备朝向操作通道的一侧，运维人员不需要钻入设备底部或侧身到设备背面即可完成全部日常操作；同时整套装置的结构全部采用常见的标准型材与标准件，旋风筒采用常规钢板卷制焊接成型，没有特殊定制的异形加工件，后期如果出现部件磨损，现场维修人员可直接利用车间常用板材自行加工替换，不需要等待定制配件，大幅降低设备的全生命周期使用成本。从实际使用适配性来看，这套装置可处理的含尘气体初始浓度最高可达30g/m³，针对金属打磨粉尘、

　　塑料粉碎粉尘、粮食加工粉料、建材切割粉尘都有稳定的预处理效果，设备运行时不需要额外添加喷淋水或其他过滤介质，属于干式除尘单元，不会产生二次污水处理问题，收集下来的干粉料可直接回收或集中处置。安装时需要注意，设备就位后要调整四个地脚的水平度，保证旋风筒的垂直度偏差不超过1/1000，否则会导致旋风筒内的气流场出现偏流，大幅降低粉尘分离效率；进料料斗的上方如果对接产尘设备的排料口，需要保证连接处的密封性能，避免正压段粉尘外溢；设备的排气端如果直接排入车间，需要确认排放浓度满足车间职业卫生要求，否则需要在后端追加精过滤单元。另外，机架的侧边预留了电气控制箱的安装位，可根据使用需求加装压差表、启停按钮、变频控制器等元件，实现设备的就地控制或接入车间集中控制系统，不需要额外改造机架结构。
