链板输送承载铰接链节结构

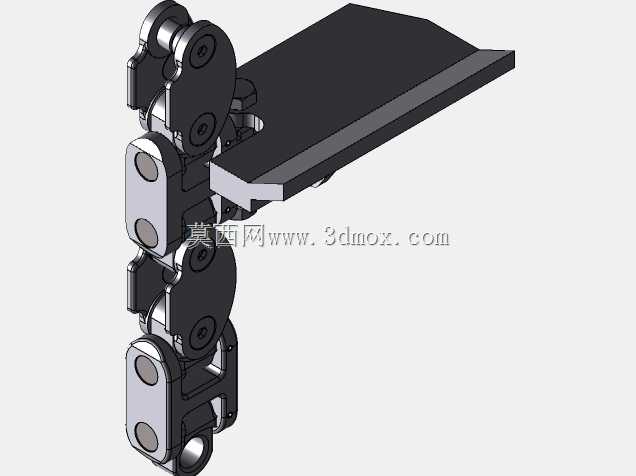

　　这套链节结构主要面向散料、成件工件的短距离输送场景，常见于生产线工件转序、仓储物料转运、机床上下料接驳的输送线体中，作为链板输送机的核心承载单元，替代传统平皮带输送无法承载尖锐、高温、重载工件的缺陷。从结构组成来看，单元包含双侧铰接外链板、中间连接销轴、端部承载托板三个核心部分，相邻链节通过销轴实现铰接转动，可适配水平直线输送、小角度倾斜爬坡甚至垂直转弯的输送线布局，铰接副的配合间隙经过设计预留，既保证链节绕销轴转动的灵活性，避免线体运行卡滞，又控制了径向窜动量，防止承载面出现过大高低差导致工件滑落。承载托板采用一体化折弯成型结构，安装面与链节主体通过定位止口配合后用紧固件锁死，托板表面做平整处理，可直接放置箱体类、板类工件，

　　也可根据输送物料的特性额外加装防滑垫、挡边、定位治具，拓展不同物料的适配性。设计过程中优先考虑了链节的受力传递路径，工件放置在托板上的载荷首先通过托板与链节的连接面传递到两侧外链板，再通过销轴将载荷均匀分散到前后相邻的链节上，最终传递到线体的驱动链轮与支撑导轨上，外链板采用等强度轮廓设计，在销轴孔位置做了局部加厚处理，避免长期交变载荷下出现孔位开裂、链板拉长的失效问题。安装边界方面，单组链节的铰接回转中心距按照常规输送链轮的节距匹配设计，可直接适配对应节距的标准驱动链轮、张紧轮，不需要额外定制非标传动部件，链节两侧的外轮廓与输送线的侧边护板间隙控制在合理范围，既防止运行中出现剐蹭，又避免小尺寸物料从间隙掉落。

　　铰接销轴采用轴向定位结构，两端加装防脱挡圈，避免线体长期运行中销轴窜出导致链节散架，销轴与链板孔的配合采用间隙配合，表面做硬化处理，降低铰接转动过程中的磨损量，延长整套输送链的维护周期。在实际工况应用中，这类链节组成的输送线可耐受一定的切削液、金属碎屑环境，适合机加工车间的工件输送，托板的可拆卸设计也方便后期出现磨损、磕碰损伤时单独更换，不需要整段拆解输送链，降低现场维护的工作量。链节的转动角度经过限位设计，在直线段运行时相邻链节保持平直，保证承载面的平面度，在绕经链轮做回转运动时可顺畅弯折，不会出现运动干涉，托板的伸出长度经过核算，在保证足够承载面积的同时，避免链节回转时托板与相邻链节、线体机架发生碰撞。整套结构的建模过程中对所有配合面做了公差匹配，铰接副的转动阻尼、链板的受力变形量都经过仿真验证，可满足常规工业输送场景下的重载、连续运行需求，不需要额外做结构加强即可直接用于线体组装。
