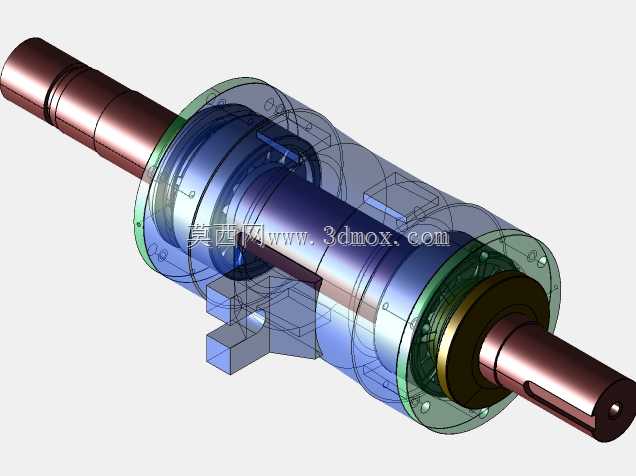

泵轴与滑动轴承组合支撑结构

　　这套轴系支撑结构主要面向中小型离心泵、容积式泵的转子支撑场景，是泵类设备动力传递的核心承载部件，日常在工业给排水、化工流体输送、暖通循环水系统的泵组中都能见到这类结构的应用，核心作用是为叶轮提供稳定的旋转支撑，同时承受叶轮运转产生的径向载荷与少量轴向载荷，保证转子与泵壳腔体之间的同轴度，避免运转过程中出现叶轮碰擦壳体、密封件偏磨泄漏的问题。从结构设计逻辑来看，整体采用两端支撑的简支梁布局，轴身采用阶梯轴设计，不同轴段分别对应轴承安装位、密封件安装位、叶轮安装位以及联轴器连接位，各轴段之间的退刀槽、过渡圆角都做了应力释放处理，避免轴件在交变载荷下出现应力集中断裂的问题。两端的轴承组件采用滑动轴承结构，轴承衬套嵌入轴承座腔体内部，

　　轴承座自带安装支脚，支脚上预留了螺栓过孔，可直接固定在泵体的轴承架安装面上，安装时需要保证两端轴承孔的同轴度控制在0.02mm以内，避免轴件运转出现卡滞。轴承外侧设置了密封腔结构，可安装填料密封或者机械密封，防止泵体内的输送介质沿着轴间隙泄漏，同时也能阻挡外界的粉尘杂质进入轴承摩擦面，延长轴承的使用寿命。从安装边界来看，轴的总长度适配常规单级单吸离心泵的腔体深度，两端轴伸的直径分别匹配标准联轴器与叶轮的安装孔径，键槽尺寸符合通用传动件的配合标准，轴承座的安装孔位间距与常规泵体轴承架的安装尺寸兼容，不需要额外做安装面的二次加工就可以完成替换装配。设计过程中针对轴承的润滑做了对应结构预留，轴承座上方预留了注油孔位置，

　　可加注润滑脂对滑动轴承摩擦面进行润滑，轴承衬套的内壁开设了螺旋油槽，运转过程中可以将润滑脂均匀带到整个摩擦接触面，降低摩擦阻力，减少运转过程中的温升。轴件的材质选用常规的45号钢调质处理，表面硬度达到HB220-250，轴承衬套采用铜合金材质，具备良好的减磨性能，即使在短时缺油的工况下也不会出现轴瓦烧蚀抱死的问题。在实际选型应用中，这类轴系结构适配的泵组转速范围在1450r/min到2900r/min之间，可承受的径向载荷根据轴径不同覆盖常规中小型泵的运行载荷需求，安装时需要注意轴件的轴向窜动量控制在0.1-0.3mm之间，给轴件运转过程中的热伸长预留足够的间隙，避免热膨胀导致轴承承受额外轴向载荷。整个结构的拆解维护也比较便捷，拆开轴承端盖就可以直接更换轴承衬套与密封件，不需要将整个转子从泵腔中完全抽出，能大幅降低现场维护的工作量，适合工业现场连续运转的泵组使用场景。
