轨道行走承载车架结构设计

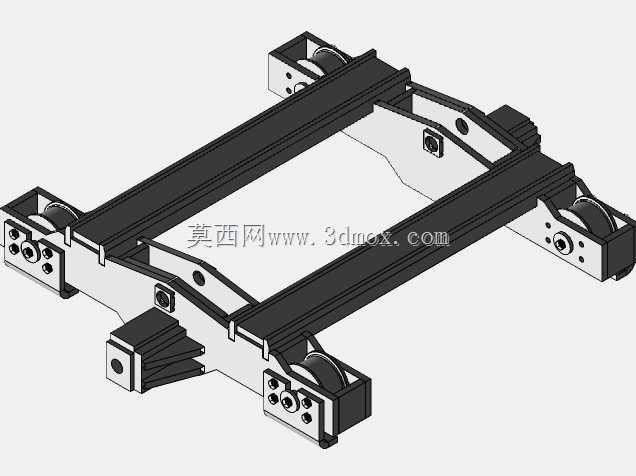

　　该结构为轨道系统内配套的行走承载车架，主要应用于厂内固定轨道输送线路、仓储巷道轨道转运、轻型起重设备走行部等场景，作为上部负载的安装承载基体，沿预设钢轨或专用型材轨道完成定向移动。从结构组成来看，主体采用矩形型钢与折弯钢板拼焊成型，整体为对称式框架布局，框架中部预留充足的上部设备安装空间，可根据实际负载需求固定输送料斗、检修平台、轻型起升机构或巡检设备等不同功能组件。四个角位集成的滚轮组件直接卡装在轨道顶面，滚轮采用带轮缘的结构设计，轮缘与轨道侧面保留合理配合间隙，既可以保证行走过程中不会出现脱轨风险，又能避免间隙过小导致的卡滞问题，滚轮内置的转动副采用免维护的密封轴承结构，可适应多粉尘、轻度潮湿的工业车间环境，减少日常运维的润滑频次。

　　设计阶段优先考虑了载荷传递路径的合理性，上部承载的竖向载荷通过框架纵梁直接传递至四个角位的滚轮安装座，避免了悬臂结构带来的附加弯矩，横梁与纵梁的连接位置设置有三角形加强筋板，对应焊缝位置做了应力释放处理，防止长期交变载荷下出现焊缝开裂问题。滚轮安装座采用螺栓连接的可拆卸结构，与框架主体的连接面设置有定位销孔，当滚轮出现磨损需要更换时，无需整体拆解车架，仅需拆卸对应位置的连接螺栓即可完成滚轮组件的更换，大幅降低后期维护的工作量。框架端部设置的连接耳板用于配套牵引机构或相邻车架的串联连接，耳板上的连接孔采用铰制孔加工精度，可保证牵引载荷的均匀传递，避免连接位置出现旷量。

　　从安装边界来看，该结构的整体宽度适配常用的14kg/m、18kg/m轻型钢轨的轨距要求，滚轮的轮缘内侧间距与轨顶宽度的配合公差控制在合理范围，安装时仅需将四个滚轮对应卡入轨道顶面即可完成初步就位，无需额外的导向调整。框架顶面的安装孔位采用标准化的矩阵布局，可适配不同规格的上部安装设备，无需在现场进行二次钻孔加工。框架底部与轨道顶面的预留间隙满足常规轨道安装的不平度公差要求，即使轨道铺设存在少量的高度差，也能保证四个滚轮同时与轨道面接触，不会出现单点悬空导致的载荷集中问题。

　　在实际使用场景中，该类车架可搭配不同的驱动形式，若为短距离定点输送场景，可在端部配套牵引链条或推杆实现被动行走；若为自主移动场景，可在其中一组滚轮上配套驱动电机与减速机构，实现主动行走，框架上预留的电机安装位可直接适配常规的低压交流减速电机，无需额外设计安装支架。结构的焊接工艺采用二氧化碳气体保护焊，所有外露焊缝均做打磨处理，去除焊渣与飞溅，表面可根据使用环境做喷漆或镀锌处理，提升防锈耐腐蚀能力，适合在室内仓储、生产车间、轻型物流输送线等场景长期使用。框架的整体刚度经过校核，在额定载荷下的最大挠度控制在跨度的1/1000以内，可保证上部设备运行的稳定性，不会因为车架变形导致上部设备的定位精度下降或运行卡滞。
