多工位集成式流体换向控制阀体结构

　　该阀体结构为多工位集成式流体换向控制元件，主要应用于气动、液压流体传动系统中，承担多回路流体通断、流向切换的核心控制功能，常见于自动化生产线气路控制单元、小型液压工作站回路分配、轻工机械气动执行组控制等场景，可同时对接五路独立的输出回路，配合阀芯轴向位移实现不同回路的通断组合，满足多执行元件顺序动作、联动控制的使用需求。

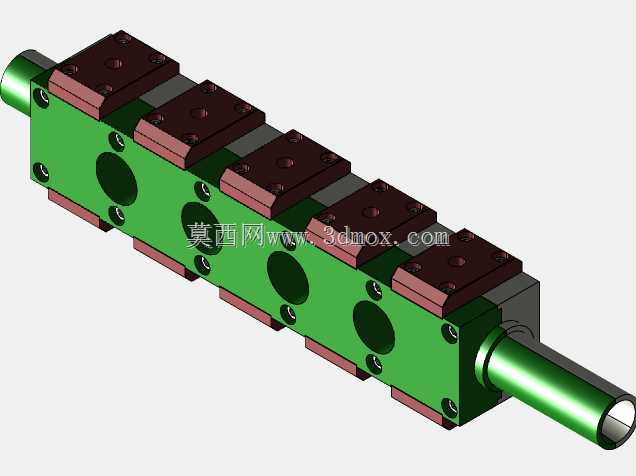

　　从结构设计逻辑来看，整体采用长条形集成阀块布局，主体阀身采用一体化加工成型的绿色涂装阀腔结构，轴向贯穿加工出高精度阀芯安装孔，阀芯两端伸出阀身作为驱动连接端，可适配手动拨杆、电磁驱动头、气动活塞等多种驱动部件，无需额外加工转接结构即可完成驱动端装配。阀身上侧等距布置五个独立的阀板安装位，每个安装位通过内六角螺钉固定独立的回路封板，封板与阀腔之间设置密封槽，可根据实际回路需求更换不同通径的封板或加装节流、调压插件，无需更换整个阀身即可调整单回路的控制参数，大幅降低后期改造成本。

　　阀身侧面沿轴向均匀加工四个圆形流体通口，每个通口对应一组内部流道，分别连通公共进油/气腔与各工位输出腔，流道采用相贯线圆滑过渡设计，减少流体转向时的压力损失与紊流产生，降低流体噪声与气蚀风险。每个工位封板两侧均设置定位销孔，装配时可通过定位销快速对齐封板与阀身的流道孔，避免螺钉锁紧时出现封板偏移导致的密封失效问题，同时每个封板配置四颗内六角紧固螺钉，均匀分布在封板四角，保证密封面压力均匀，适配最高1MPa气动压力或25MPa液压压力的工作工况。

　　安装边界方面，整体轴向总长度可根据工位数量灵活调整，本次展示的五工位结构轴向总长约为280mm，阀芯伸出端直径为20mm，可适配标准DN20规格的驱动连接件；阀身主体截面尺寸为60mm×60mm，底部预留两个贯通的安装槽，可通过T型螺栓直接固定在标准铝型材安装机架或设备安装面板上，安装孔距为240mm，适配主流工业安装的孔位标准。侧面流体通口采用G1/4标准内螺纹，可直接对接标准气动快插接头或液压油管接头，无需额外加工转换接头，减少装配环节的零件数量。

　　设计过程中重点考虑了多工位集成后的密封可靠性与维护便捷性，每个独立工位的密封结构互不干涉，单工位出现密封失效时仅需拆卸对应位置的封板即可更换密封件，无需拆解整个阀体、抽出阀芯，大幅缩短现场维护的停机时间。阀芯与阀腔之间采用间隙密封配合，表面粗糙度控制在Ra0.8以下，配合硬质阳极氧化处理的阀腔内壁，降低阀芯往复运动时的摩擦阻力，提升换向动作的响应速度与使用寿命，正常工况下换向寿命可达百万次以上。

　　在实际选型应用中，该结构可根据使用介质更换对应材质的密封件，适配压缩空气、液压油、低压水基流体等多种介质，通过更换阀芯的台肩结构可实现两位三通、两位五通等不同的通路机能，满足不同执行元件的控制需求，相比独立安装的多个单阀结构，集成式阀组可减少40%以上的管路连接点，降低管路泄漏风险，同时缩小整体安装空间，让设备的流体控制单元布局更加紧凑。
