插装式液压阀芯组件结构设计

项目分类:阀门 发布时间:2023-08-01 ID:703911
  • 插装式液压阀芯组件结构设计

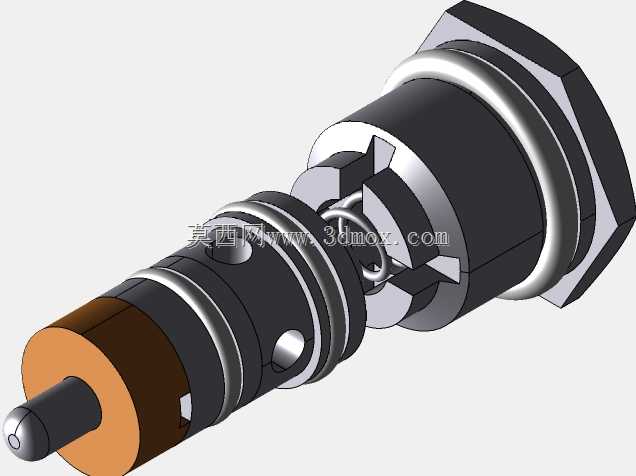

  这款插装式液压阀芯组件,主要应用在中小流量液压系统的集成阀块内,常见于工程机械的先导控制油路、小型液压站的压力调节回路、机床液压夹具的锁紧供油回路中,作为插装阀的核心功能件,承担油路通断、压力保持、方向切换的执行作用,相比传统管式滑阀,插装式结构能大幅压缩阀组的整体安装体积,减少外接管路的泄漏点,在紧凑型液压动力单元的设计中应用占比逐年提升。从结构设计逻辑来看,该阀芯采用分段式轴类结构,左端的伸出顶杆为控制端,可匹配手动推杆、电磁铁顶杆或者液压先导控制活塞,接收外部控制动作后带动阀芯主体沿轴向移动;阀芯主体上开设多道环形密封槽,用于安装格莱圈或者O型密封圈,实现不同油腔之间的压力隔离,避免高低压油腔窜油导致的系统压力损失;

  中部的弹簧复位结构,在外部控制作用力撤销后,可推动阀芯回到初始常位,保证油路在无控制信号时处于默认通断状态,弹簧的预压缩量经过匹配计算,既保证复位动作的可靠性,又不会因为弹簧刚度过大导致控制端操作力超标。阀芯上的径向油孔与轴向节流槽经过流道仿真优化,油液通过时的流阻被控制在合理区间,避免高速油液冲刷导致的阀芯气蚀、啸叫问题,同时节流槽的型线采用等梯度设计,阀芯移动过程中过流面积线性变化,可实现流量的平稳调节,减少油路切换时的液压冲击,降低执行元件的动作顿挫感。从安装边界来看,该阀芯为标准插装式结构,安装端带外六角锁紧螺纹与密封挡边,可直接旋入阀块对应的预制安装孔内,安装孔的尺寸公差需匹配阀芯的配合精度,通常采用H7/f6的间隙配合,

  既保证阀芯轴向移动的顺畅度,又避免配合间隙过大导致的内泄漏超标;阀芯整体轴向长度适配常规16通径插装阀的安装孔深度,安装时无需额外调整垫片,锁紧后密封挡边压紧阀块端面的组合密封垫,即可实现安装腔与外部的静密封。在实际选型应用中,该阀芯可匹配不同刚度的复位弹簧,适配不同的系统额定压力,常规配置下可用于最高25MPa工作压力的液压回路,油液适配范围涵盖常规矿物液压油、水乙二醇抗燃液压液,可满足不同工况的使用需求;阀芯的各段轴肩端面经过平面度处理,与阀块内的控制腔端面贴合时可实现可靠密封,在保压工况下的内泄漏量控制在行业标准允许范围内,可用于需要长时间压力保持的夹具锁紧、承重油缸支撑回路。建模过程中对各零件的配合公差做了对应标注,

  密封槽的尺寸符合相关密封圈的安装标准,弹簧的两端并紧磨平结构也做了还原,可直接用于阀组的装配干涉检查、流场仿真分析的基础模型,也可作为同类型插装阀结构设计的参考样件,帮助设计人员快速完成阀组的整体结构布局,减少重复建模的工作量。在实际装配过程中,阀芯装入阀块前需去除各锐边的毛刺,避免毛刺刮伤密封圈导致泄漏,装配时需在密封圈表面涂抹清洁液压油,避免干摩擦导致密封圈切边损坏;阀芯装入后需手动推动顶杆检查动作顺畅度,确认无卡滞现象后再锁紧安装螺母,后续调试过程中可通过调整控制端的行程限位,调整阀芯的最大过流面积,匹配回路所需的最大流量参数。
