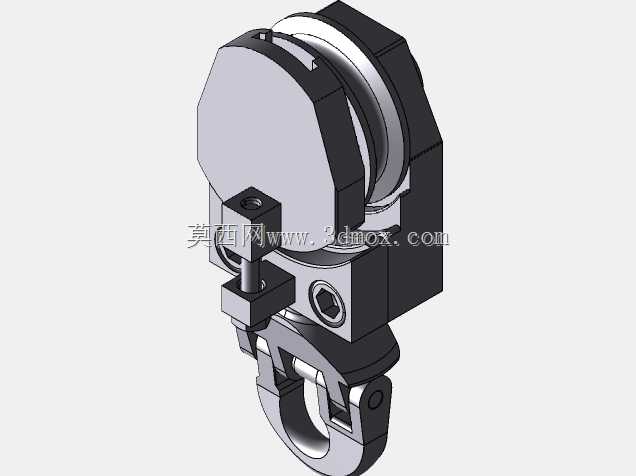

绳索张紧导向滑轮挂接组件结构

　　该组件属于绳索传动与吊挂系统中的核心执行部件，主要应用在小型起重吊挂、缆绳导向张紧、舞台吊挂配重、小型输送线缆绳换向等场景中，承担绳索的导向承托、张紧调节以及末端挂接负载的复合功能，区别于普通定滑轮结构，其集成了安装基座、张紧调节块、滑轮主体与快挂吊耳多个功能模块，无需额外拼接配套连接件即可完成整套功能装配。从结构设计逻辑来看，组件采用分体式装配思路，上部的滑轮安装座采用多边形切削外形，相比圆形座体更便于在安装面定位防转，座体内部预留了滑轮轴的安装孔位，滑轮主体采用带凹槽的轮体结构，槽型弧度匹配常规直径的纤维绳、细钢丝绳轮廓，可避免绳索在轮槽内出现跑偏、卡滞、过度磨损的问题，轮体两侧设置限位挡边，能够限制绳索的横向窜动范围，

　　即使在绳索存在一定偏角的工况下，也不会出现脱槽故障。侧面设置的张紧调节块采用螺栓顶紧结构，通过调节锁紧螺栓的旋入深度，可微调滑轮座的相对位置，实现对绳索张紧度的精准调整，调节到位后通过侧面的内六角锁紧螺钉完成位置固定，避免运行过程中出现位置滑移导致张紧力失效。下部集成的铰接吊耳采用带保险卡位的钩体结构，吊耳与上部滑轮座通过铰接轴连接，可在一定角度范围内自由摆动，能够自适应负载的拉扯方向，避免连接处出现附加弯矩导致结构应力集中，钩体的开口处设置弹性锁止结构，可防止挂接的吊环、负载连接件在晃动过程中意外脱开，提升吊挂作业的安全性。从安装边界来看，组件整体结构紧凑，上部安装座预留了标准的螺栓安装孔位，可直接固定在设备机架、

　　墙面支架或者移动横梁上，安装时需保证滑轮轮槽的中心面与绳索的走线方向完全重合，避免出现偏磨问题；整体外形的突出尺寸经过优化，不会与周边的走线、结构件产生运动干涉，适配狭小安装空间内的布置需求。在实际工况应用中，该组件可承受额定范围内的径向负载，轮体与轴之间预留了润滑间隙，长期运行时可定期加注润滑脂降低转动阻力，减少轮轴磨损，延长部件使用寿命；所有金属结构件均采用刚性连接设计，不存在易脱落的松散零件，可适应有一定振动的作业环境，张紧调节结构的调节行程覆盖常规场景下的绳索伸长量补偿需求，无需频繁拆解组件即可完成张紧度维护，相比传统分离式的滑轮加吊钩组合，该集成组件减少了装配环节的连接零件数量，降低了连接点失效的风险，同时整体装配公差控制更严格，滑轮转动的同轴度更好，绳索运行过程中的抖动更小，适合对运行平稳性有一定要求的轻载吊挂、缆绳传动场景使用。
