金属型材折弯成型工装夹具结构

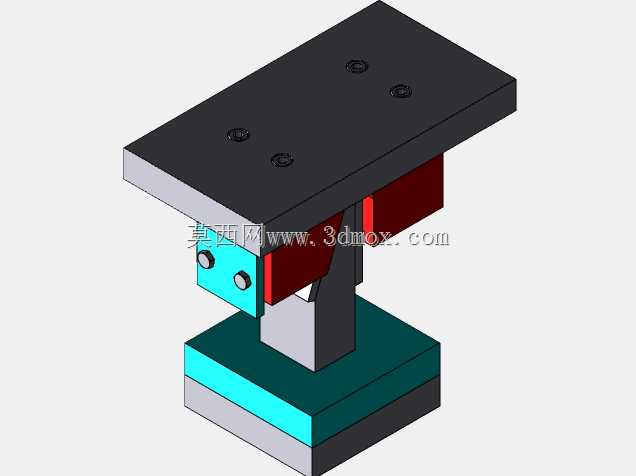

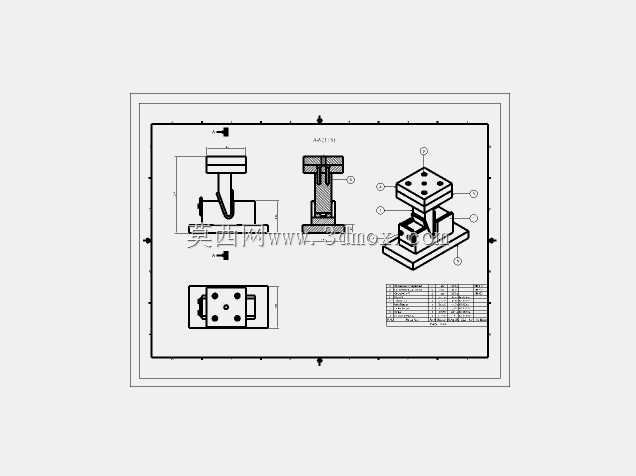

　　在金属冲压成型加工车间的小件折弯工序里，这类工装是替代通用折弯机完成小批量特定角度弯折作业的核心配套部件，很多窄幅条料、小尺寸金属件的弯折加工，不需要动用大型折弯设备，搭配冲床或者小型压力机安装这类专用工装，就能稳定完成批量成型作业，加工一致性远高于手工弯折，也能省去通用设备反复调模的时间成本。从结构布局来看，整套工装采用上下分体式设计，上部为带四个安装沉孔的固定压板，沉孔位置按照常用小型压力机的滑块安装孔位匹配设计，安装时直接通过内六角螺栓将上模部分锁紧在压力机滑块端面，不需要额外加工转接板，能压缩现场换模的准备时间。下部基座同样预留了对应工作台T型槽的安装孔位，安装时通过T型螺栓将下模部分固定在压力机工作台面，

　　上下模的对中可以通过基座侧边的微调螺栓进行小范围调整，避免上下模错位导致的成型件角度偏差、侧边压伤问题。中间的成型工作区采用侧推式弯折结构，不同于常见的上下压弯结构，这套工装的弯折动作通过斜楔驱动侧压块完成，当上部模座随滑块下行时，固定在上模的斜楔块会推动侧方的青色压块向待加工料件方向进给，将放置在下模型腔上的金属条料沿弯折棱边压至设定角度，这种结构的优势在于弯折力作用方向与料件进给方向垂直，不会在弯折过程中带动料件移位，成型后的工件弯折棱边直线度好，不会出现普通压弯常见的棱边R角不均、弯折面起皱的缺陷。从安装边界来看，上部安装板的长宽尺寸控制在160mm*100mm范围内，下部基座的安装面尺寸与上板匹配，

　　整体闭合高度控制在120mm左右，适配公称压力10吨到25吨的小型开式压力机安装，不需要对设备的滑块行程、工作台开口量做额外调整，直接装夹即可投入生产。在实际应用场景中，这类工装多用于五金加工车间的小尺寸金属支架、电器安装弹片、小型连接件的弯折加工，针对厚度0.8mm到3mm的冷轧钢板、铝板、黄铜板都能稳定成型，成型角度的公差可以控制在±0.5°以内，满足一般五金件的装配精度要求。设计过程中，侧压块与基座的滑动配合面采用了间隙配合设计，配合间隙控制在0.02mm到0.03mm之间，既保证侧压块进给过程顺畅无卡滞，又避免间隙过大导致的压块晃动，影响成型精度。斜楔块的驱动角度设置为15°，这个角度可以在滑块下行时获得足够的横向进给力，

　　同时保证压力机的力传导效率，不会出现斜楔自锁或者驱动力不足的问题。下模型腔的弯折棱边做了R0.3mm的圆角处理，避免硬棱边在弯折过程中刮伤料件表面，对于外观要求较高的装饰件加工，还可以在压块与料件接触的表面粘贴聚氨酯垫片，进一步减少压痕。日常使用中，只需要定期在侧压块的滑动面涂抹润滑脂，清理成型过程中残留的金属碎屑，就能保证长期使用的精度稳定，易损的侧压块采用螺栓固定方式，磨损后可以快速拆卸更换，不需要整套工装报废，能降低生产现场的工装维护成本。不同于通用折弯模具的多通用性设计，这类专用工装针对特定形状的弯折件做了型腔适配，料件放置时可以靠紧下模上的定位挡边，不需要每次弯折都划线定位，操作工人只需要将料件推到定位位置，触发压力机下行即可完成加工，对操作工人的技能要求更低，批量加工时的生产效率比通用折弯设备提升40%以上，尤其适合月产量几千件的中小批量零件加工场景，不需要投入高额的专用设备成本，通过配套工装就能实现稳定的批量成型。
