U型管件弯管加工用夹持工装结构

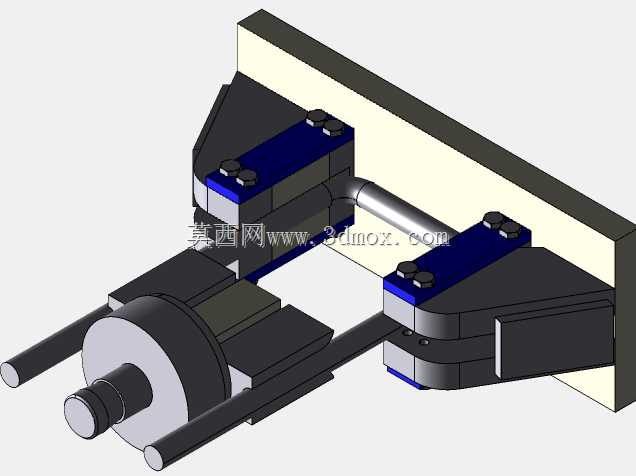

　　在管材弯折加工的生产场景里，尤其是小口径金属管做U型弯折的工序中，管件的定位夹持精度直接决定弯管成型后的尺寸一致性，很多车间里做小批量U型弯管加工时，常出现夹持端打滑、管件轴向窜动、弯管段圆度超差的问题，这套夹持结构就是针对这类工况做的定向设计。从结构布局来看，整套机构采用背板安装形式，所有夹持组件都固定在一块立式安装基板上，安装时只需要将基板通过螺栓锁固在弯管设备的工作台端面即可，不需要额外做复杂的调平工序，安装基准面与夹持工作面的垂直度在设计时就通过基板的加工精度做了保证，现场安装时只要保证基板与设备进给方向的平行度在0.1mm/m以内，就能满足夹持定位的精度要求。夹持单元采用对称式双组布局，

　　两组夹座分别对应U型弯的两个直段夹持位，每个夹座都做了分体式压块设计，下夹块直接固定在基板的滑移轨道上，上压块通过内六角螺栓与下夹块连接，压合面做了与管件外径匹配的圆弧槽，槽面没有做滚花处理，而是做了细粒度的喷砂氧化，既能保证足够的夹持摩擦力，又不会在管件表面留下压痕，针对不同外径的U型管件，只需要更换对应圆弧槽规格的上下压块，不需要改动整个夹座的主体结构，换型时间能控制在十分钟以内。夹座的滑移采用双导杆导向结构，两根平行的光杆导柱贯穿两个夹座的本体，导柱两端通过支撑座固定在基板上，夹座与导柱配合的位置镶嵌了自润滑铜套，长时间往复滑移也不会出现卡滞，导柱的轴线与弯管模具的进给方向保持平行，

　　能保证管件在送进过程中始终与弯管模具的型槽对中，不会出现偏斜。靠近操作端的位置设置了轴向定位顶紧结构，带锥面的顶头通过螺纹轴连接在前端的支撑座上，管件上料时将管端抵在顶头的锥面上，就能快速确定管件的轴向伸出长度，不需要每次上料都做尺寸测量，顶头的锥面设计能适配一定范围内的不同管径，小管径管件直接抵在锥面中心，大管径管件抵在锥面的外圈位置，都能保证端面定位的同轴度。在实际使用过程中，这套夹持结构适配的是冷弯工艺下的U型弯加工，不需要对管件做提前加热，夹持力通过螺栓的锁紧力矩控制，针对壁厚1mm到3mm的钢管、不锈钢管，锁紧力矩控制在8N·m到15N·m之间，既能保证夹持稳固不打滑，又不会因为夹持力过大导致管件直段出现夹扁变形。

　　设计时特意将夹座的压块位置做了下沉处理，压块的上表面比管件的最高母线低2mm，给弯管过程中管件的形变预留了足够的避让空间，不会出现弯管段与夹座发生干涉的问题。整个机构的外形尺寸在横向长度上覆盖了常规小规格U型弯的两个直段间距需求，纵向宽度不超过安装基板的边界，安装时不会超出弯管设备的工作台台面，不需要额外拓展安装空间，对于现有老旧弯管设备的工装改造也有很好的适配性，不需要改动设备本身的结构，只需要匹配对应的安装孔位就能直接加装使用。在弯管作业时，两个夹座会随着弯管过程中管件的轴向延展做自适应滑移，不会因为硬限位限制管件的正常形变，能有效减少弯管段的应力集中，降低弯管后出现开裂、回弹量超标的概率，相比传统的固定式单点夹持结构，这种双点对称夹持加自适应滑移的设计，能让U型弯两个直段的平行度控制在0.2mm以内，弯管处的圆度误差不超过管径的3%，完全满足常规液压管路、气动管路用U型弯管的加工精度要求。夹座上的螺栓连接位置都做了沉孔处理，螺栓锁紧后头部不会突出压块表面，避免作业过程中剐蹭操作人员或者干涉弯管模具的运动轨迹，所有棱角位置都做了R2的倒角处理，没有尖锐的毛刺边，符合车间作业的安全要求。导柱的末端设置了限位挡圈，能限制夹座的最大滑移行程，避免夹座从导柱上滑脱，同时也能控制U型弯两个直段的最小间距，防止弯管过程中两个夹座发生碰撞。
