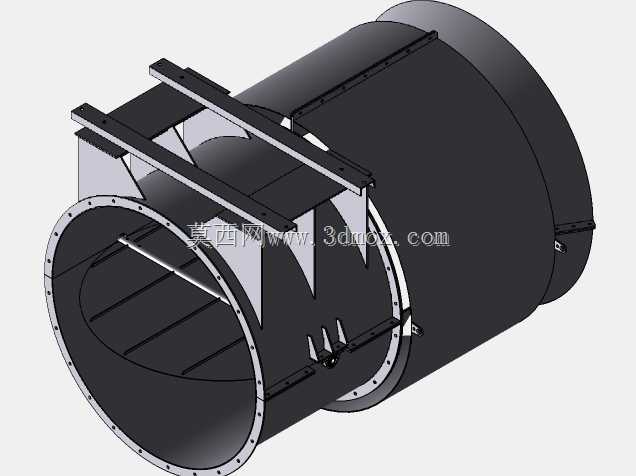

管道连接用带安装支架风阀筒体结构

　　该结构主要应用在工业通风、除尘系统、废气输送管路的通断与风量调节场景中，作为管路系统的核心截流与调节部件，直接串联在圆形通风管道之间，承担管路开闭、风量分配、检修隔离的实际作用。从结构设计来看，主体采用等径圆形筒体作为通流主体，两端设置带螺栓孔的连接法兰，可直接与同管径的圆形风管实现法兰对接，法兰面预留的密封件安装槽可配合橡胶密封垫实现管路连接处的漏风率控制，满足常规通风系统1500Pa风压下的密封要求。筒体上方设置的双梁式安装支架，采用型钢焊接结构，支架与筒体外壁之间设置三角形加强筋板，筋板沿筒体轴向均匀排布，可将筒体及内部阀板的重量均匀传递至支架安装面，避免长期运行中筒体因自重、管路振动产生变形，

　　支架上预留的长条形安装孔可适配不同间距的顶部吊挂或落地支撑安装需求，抵消现场安装的尺寸偏差。筒体内部设置的多片导流式阀板，沿气流方向呈流线型布置，阀板转轴采用外置式轴承座固定在筒壁上，转轴穿出位置设置密封填料函，避免管路内带尘气流从转轴间隙泄漏。阀板边缘设置弹性密封胶条，当阀板处于全关位置时，胶条与筒体内壁的环形密封面紧密贴合，可实现99%以上的截流效率，满足管路检修时的隔离要求。设计过程中优先考虑了现场安装的适配性，筒体的长度尺寸控制在常规风管段的标准模数范围内，可直接替换原有直管段安装，不需要额外调整管路走向；支架的高度预留了执行机构的安装空间，后期可直接加装电动或气动执行器，实现远程自动控制，

　　不需要对原有筒体结构进行二次切割焊接。从安装边界来看，筒体两端法兰的螺栓孔采用圆周均布设计，孔距匹配国标圆形通风管法兰的统一标准，可直接对接市面上绝大多数同规格的成品风管、软连接、变径接头；支架顶部的安装面距离筒体中心的高度经过核算，可保证阀板转轴转动时不会与顶部安装基础产生干涉，同时预留了手动操作手柄的摆动空间，在未加装自动执行器的场景下，可直接在侧面安装手柄实现手动风量调节。筒体外壁的加强筋沿周向布置在法兰与支架的连接位置，可抵消法兰连接时螺栓预紧力产生的筒体变形，避免长期运行中法兰面翘曲导致的漏风问题。内部阀板的转轴位置经过流场仿真优化，设置在筒体通流截面的中心偏上位置，阀板开启时可顺着气流方向贴向筒体内壁，

　　最大程度减少对通流截面的遮挡，降低阀体自身的风阻，相比传统中线式风阀，在相同开度下的通风量可提升8%左右，同时减少阀板背面的涡流积尘问题，适合输送含少量粉尘的通风场景。筒体底部预留的检修小口可在不停机的情况下清理阀板下方的积尘，避免长期积尘导致阀板卡涩，小口盖板采用快拆式螺栓固定，不需要专用工具即可快速拆卸清理。
