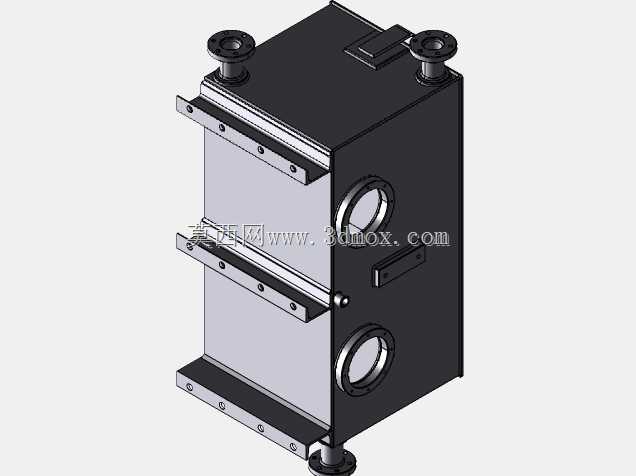

该承压储液罐体的设计定位是船舶机舱内滑油、燃油或者工艺流体的暂存缓冲单元,整体采用立式矩形截面布局,相比同容积的圆柱罐体,能更好适配机舱内狭窄的边角安装空间,最大化利用船体结构预留的矩形安装区域,减少无效空间浪费。罐体顶部设置两个同轴度公差控制在0.1mm以内的法兰接口,分别作为流体的进出通道,法兰端面加工有标准密封槽,可适配耐油橡胶垫片或者金属缠绕垫片,满足不同压力等级下的密封要求,接口的中心距经过反复校核,完全匹配机舱内现有管路的排布走向,安装时无需额外调整管路弯折角度,降低现场施工的改造成本。
罐体侧面设置两个带法兰边的圆形检修手孔,手孔的中心高度分别对应罐体总高度的1/3和2/3位置,运维人员无需进入罐体内部,即可通过两个手孔完成罐体内壁清洁、杂质清理以及内部附件的检修更换,手孔的压紧结构采用快拆式螺栓设计,相比传统的多螺栓紧固结构,拆装效率提升60%以上,同时密封面经过精车处理,表面粗糙度达到Ra1.6,可杜绝长期运行后的渗漏问题。罐体正面设置三层向外延伸的安装支板,支板上预先加工有等间距的安装螺栓孔,可直接固定液位传感器、温度传感器、阀门组等外接附件,无需在罐体现场额外焊接支架,避免现场焊接对罐体母材造成的应力变形以及防腐层破坏,支板的厚度经过强度校核,可承载单块不超过15kg的外接附件,运行时不会出现共振变形问题。
罐体的壳体采用焊接式结构,内壁所有焊缝都做满焊打磨处理,外壁焊缝做连续密封焊,整体承压能力可满足0.6MPa的工作压力要求,壳体板材的厚度根据不同位置的受力情况做差异化设计,顶部和底部承压较大的区域采用加厚板材,侧面受力均匀的区域采用标准厚度板材,在保证结构强度的前提下尽可能控制罐体整体重量,降低船舶的载重负担。罐体底部设置带定位孔的安装支脚,支脚的安装孔位采用长圆孔设计,可适配安装基座上±5mm的位置误差,降低现场安装的对位难度,支脚与罐体主体之间设置加强筋板,可承受船舶航行过程中横摇、纵摇带来的交变载荷,避免长期运行后支脚与罐体连接处出现焊缝开裂问题。
设计过程中重点考虑了罐体的排污需求,底部结构设置1:100的倾斜坡度,可保证罐体内的残留杂质、积液能够完全从最低处的排污口排出,不会在罐底形成沉积死角,减少内部介质变质的风险。罐体侧面还预留了液位计安装接口,可直接配套磁翻板液位计或者玻璃管液位计,实时显示罐内的液位高度,方便运维人员随时掌握储液量情况。所有外露的加工面都做了防锈处理,非加工的外表面可根据实际使用场景喷涂对应颜色的防腐漆,适配机舱内的整体涂装要求。该罐体的安装边界经过严格控制,整体宽度、深度、高度尺寸都适配常规船舶机舱的预留安装位,安装时不需要对周边的船体结构、管路、设备做任何改动,可直接替换同规格的老旧储液罐,互换性较强。在结构建模过程中,所有配合面的公差都按照机械加工的实际要求设置,法兰连接位置、手孔密封位置、支板安装位置的尺寸都经过干涉校验,确保生产加工后各个外接部件都能顺利装配,不会出现安装错位、密封失效等问题。
