型材装配用手动压合定位工装结构

　　在工业铝型材、钢制异型型材的现场拼接与预装工位中，这类手动压合定位结构的使用频率极高，尤其是多段型材需要沿长度方向实现端面贴合、嵌条压装或者密封胶条嵌入的作业场景，完全不需要配套气动或液压动力源，单人即可完成操作，适配小批量定制化装配、现场安装调试的作业需求，相比大型压装设备灵活性更强，不会受场地供电、气源条件的限制。

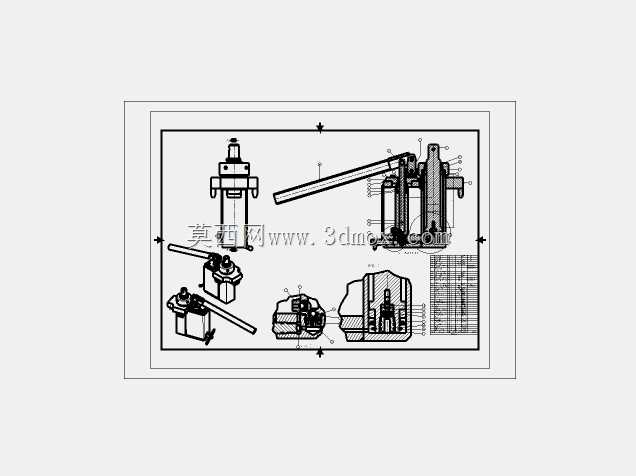

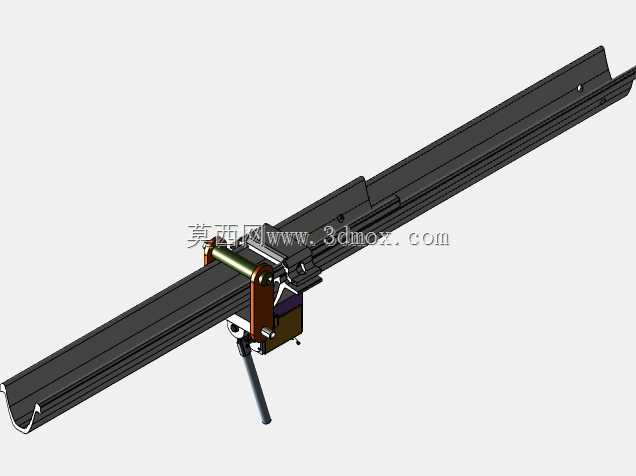

　　从结构功能来看，该装置以长条形标准导轨型材作为承载基体，滑动座部分跨装在导轨上，可沿导轨长度方向自由滑动调整作业位置，适配不同长度规格的型材拼接作业，不需要针对单一批次产品制作专属定位工装。压合执行端采用摇臂杠杆结构，操作手柄向下扳动时，通过铰接转轴的力臂转换，将手动输入的作用力放大后传递到压合头位置，压合头的接触面做了圆弧过渡处理，避免压装过程中刮伤型材表面的氧化层或涂层，压合行程控制在15mm范围内，既可以满足嵌条、连接件的压入深度要求，也不会因为行程过大造成型材变形。

　　设计过程中首先考虑的是安装边界的适配性，整套装置的导轨宽度与常用的C型、U型工业铝型材安装槽尺寸匹配，滑动座两侧的导向轮嵌入导轨的内槽中，配合间隙控制在0.2mm以内，既保证滑动顺畅无卡滞，也不会出现横向窜动影响压合精度。压合组件的整体高度控制在120mm，在狭窄的装配工位内也能灵活操作，不会和周边的装配架、料架产生干涉。铰接位置全部采用耐磨铜套作为转动副，长期反复扳动操作也不会出现铰接孔磨损导致的间隙过大问题，延长工装的实际使用寿命。

　　实际使用时，先将需要拼接的两段型材沿导轨方向对齐放置，把需要压入的连接嵌条或者密封件预放在拼接位置，滑动压合座到对应作业点，扳动手柄即可将嵌条均匀压入型材的安装槽内，沿导轨逐段移动压合座就能完成整根型材的压合作业，相比手工用橡皮锤敲击的作业方式，压合力度更均匀，不会出现局部嵌条未压到位、或者敲击力度过大造成型材凹陷的问题，装配效率能提升60%以上，同时也能降低作业人员的劳动强度，避免长期敲击作业造成的手腕劳损。

　　结构细节上，压合头的位置预留了安装孔位，可以根据不同型材的截面形状更换对应的压头配件，比如压装平嵌条时用平面压头，压装圆形密封胶条时用带圆弧槽的压头，一套工装主体可以适配多种规格的型材压装需求，不需要额外制作多套工装，降低生产现场的工装制作成本。滑动座上还设置了锁紧旋钮，当需要在固定位置反复压装作业时，可以拧紧旋钮将滑动座锁定在导轨的指定位置，避免压合过程中滑动座移位影响压合位置精度。导轨的两端设计了限位挡块，防止滑动座在移动过程中从导轨端部滑脱，消除作业过程中的安全隐患。

　　从受力角度分析，杠杆结构的力臂比设置为5:1，正常成年人单手施加200N的握力时，压合头可以输出1000N的压合力，完全满足常规铝型材嵌条、钢制型材连接件的压装力需求，不会出现压力不足导致压装不到位的情况。所有结构件的边缘都做了倒角去毛刺处理，操作过程中不会划伤作业人员的手部，符合装配工位的安全操作要求。
