双端法兰安装气动执行气缸结构

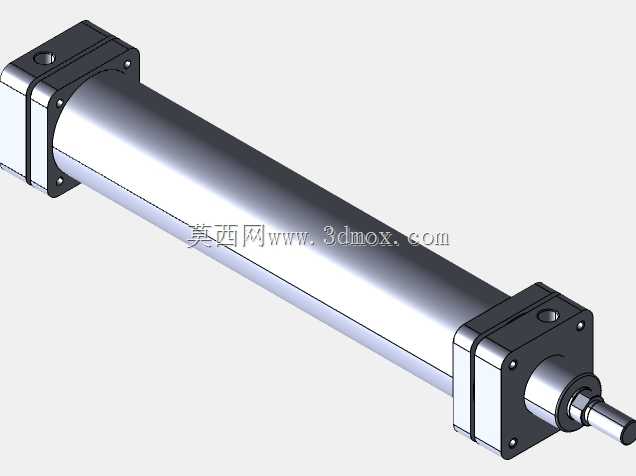

　　这款气动执行元件的三维结构，是气动系统里承担直线往复驱动的核心部件，在自动化生产线、工装夹具、轻工包装设备、物料输送机构里都有极高的应用占比，但凡需要可控直线推拉力输出的工位，这类结构都是优先选型的方向。从结构设计逻辑来看，这款气缸采用了两端方形法兰的安装形式，区别于常见的尾部铰接、脚架安装款式，法兰安装的形式能让缸体在安装后获得更高的同轴度保持能力，尤其适合负载与活塞杆同轴度要求高、不允许缸体在动作过程中出现径向偏移的工位，比如精密装配工位的压入动作、检测工位的工件顶升动作，法兰面与安装基板贴合后通过螺栓锁紧，能抵消大部分活塞杆伸出时带来的反力矩，避免缸筒长期受偏载导致密封件提前磨损。缸筒部分采用等径圆形截面设计，

　　内壁做了高精度珩磨处理，这部分的设计直接决定了活塞的运行顺畅度与密封寿命，建模时严格控制了缸筒内壁的圆柱度公差，保证活塞在全行程运行时，密封圈的压缩量始终保持在合理区间，不会因为局部尺寸偏差出现漏气或者爬行问题。两端的端盖通过内六角螺栓与缸筒锁紧，端盖上集成了进气接嘴的安装位，其中无杆腔的进气口设置在后端盖中心位置，有杆腔的进气口设置在前端盖的侧方，这种布局能避免管路干涉活塞杆的伸出动作，同时在端盖内部预留了缓冲腔的结构空间，当活塞运行到行程端点时，缓冲柱塞会提前封堵主排气通道，让残留气体通过节流小孔缓慢排出，降低活塞撞击端盖的冲击力，这也是长行程气缸必备的结构设计，能大幅降低设备运行时的冲击噪音，同时延长结构件的疲劳寿命。

　　活塞杆部分采用了阶梯轴设计，伸出端做了标准的外螺纹加工，方便配套连接浮动接头、负载安装板等附件，活塞杆与前端盖之间设置了导向套与双重密封结构，导向套采用耐磨铜合金材质，能承受一定的径向负载，避免活塞杆直接刮蹭端盖本体，密封结构则分为防尘圈与活塞杆密封圈两层，外层防尘圈能阻挡环境中的粉尘、切削液进入缸体内部，内层密封圈保证有杆腔的气压不会从活塞杆配合间隙泄漏。从安装边界来看，这款气缸的整体长度与缸径比例属于长行程标准气缸范畴，两端法兰的安装孔位采用对称分布设计，四个安装孔的中心距与缸径保持固定的比例关系，选型时只要确认缸径与行程参数，就能直接匹配对应的安装孔位尺寸，不需要额外做安装位的适配修改。在实际应用场景中，

　　这类气缸可以配套电磁阀、节流阀、磁性开关组成完整的气动驱动回路，节流阀安装在端盖的进气口位置就能调节活塞的运行速度，磁性开关可以直接卡在缸筒外壁的预留槽位里，检测活塞的行程位置，给控制系统发送到位信号，不需要额外加装外置的位置检测传感器，能大幅简化设备的结构设计。建模过程中对所有配合面的尺寸公差都做了对应匹配，比如活塞与缸筒的间隙控制、活塞杆与导向套的配合公差、端盖与缸筒的密封槽尺寸，都完全符合气动元件的行业设计规范，不管是用来做设备方案的布局验证，还是做零部件的选型参考，都能直接复用结构参数，不需要再做额外的尺寸校核。和普通的笔形气缸相比，这款方形端盖法兰安装的气缸结构刚性更强，能承受更高的工作压力，输出推力更大，适合需要较大推拉力的工位，比如工件的压紧、物料的推送、模具的开模辅助动作，在恶劣的工业环境下，方形端盖的抗磕碰能力也比圆形端盖更强，安装后整体结构更稳固，长期运行不会出现安装松动的问题。
