带弹簧复位结构的皮带输送线限位止挡装置

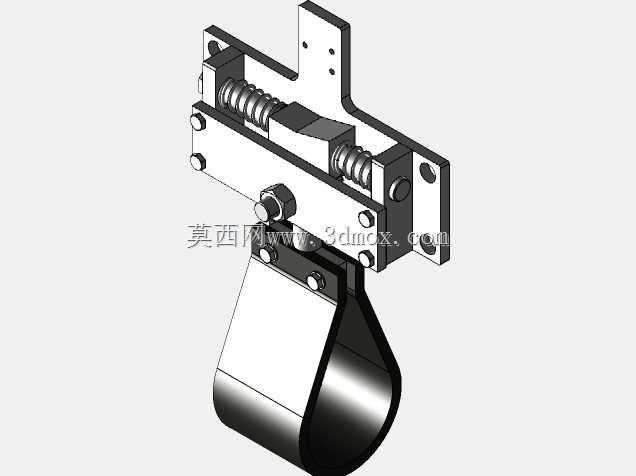

　　在散料、包装件连续输送的生产场景中，皮带输送线的工位停靠、物料拦截一直是影响线体运行稳定性的关键环节，这款带弹簧复位结构的止挡装置，正是针对输送线末端、分拣工位、待加工工位的物料限位需求设计的机械构件。从实际使用场景来看，这类止挡件多安装在皮带输送线的侧方机架上，当输送线上的工装板、料箱移动到指定工位时，止挡头伸出拦截物料，待工位作业完成后，可通过外部拨杆、气缸驱动或者物料反向推力压缩弹簧，让止挡头收回，放行物料进入下一个工序，相比电动或气动的止挡结构，纯机械弹簧复位的设计不需要额外布设气路或电路，在一些无气源、供电布线不便的简易输送线、老旧线体改造场景中适配性更强，也能避免电气元件故障导致的止挡失效问题。

　　从结构设计逻辑来看，整个装置采用模块化的安装思路，上方的L型安装板预留了多组螺栓安装孔，既可以适配不同规格的铝型材机架，也能通过调整安装孔位改变止挡头的伸出高度，匹配不同高度的输送线皮带面、工装板底面高度。核心的复位结构采用双圆柱螺旋弹簧对称布置在滑动导杆两侧，相比单弹簧结构，双弹簧的受力更均匀，止挡头在伸缩过程中不会出现偏载卡滞的问题，弹簧的预压缩量可以通过端部的锁紧螺母进行调整，针对不同重量的输送物料，可以调整弹簧预紧力，既避免弹簧力过小导致止挡头被物料撞开，也防止弹簧力过大导致复位时冲击噪音过大、磨损加快。滑动导杆与安装座之间采用铜套导向，相比直接钢件摩擦，铜套的自润滑特性可以降低长期往复运动的磨损量，延长构件的维护周期，适合输送线高频次往复动作的使用工况。

　　止挡头部分采用了弧形的接触面设计，接触物料的端面做了圆弧过渡，不会像直角止挡那样刮伤工装板或者料箱的底部，同时弧形面在接触物料时可以自动对中，避免物料偏载时止挡头承受侧向弯矩。整个装置的安装边界经过优化，横向安装尺寸控制在较小范围内，不会占用输送线两侧过多的操作空间，对于线体旁需要布设操作工位、传感器支架的场景，不会产生空间干涉。从受力角度分析，安装板的折弯处做了加强筋结构，在承受物料撞击时，折弯位置不会因为长期交变载荷出现开裂变形，所有连接螺栓都采用防松垫圈锁紧，在输送线长期振动的工况下不会出现螺栓松动脱落的问题。

　　在实际选型适配时，需要注意该止挡装置的适用线体速度不超过0.5m/s，单次拦截的物料重量不超过30kg，适合轻工包装、电子组装、食品输送等轻载输送线场景，如果用于重载物流输送线，则需要更换更大线径的复位弹簧、加厚安装板的板材厚度。设计过程中也充分考虑了维护便利性，整个装置没有复杂的异形零件，弹簧、导杆、铜套都是通用标准件，后期出现磨损时不需要整体更换构件，只需要更换对应的标准件即可，大幅降低了线体的后期维护成本。另外，整个构件的外露部分都做了发黑防锈处理，在车间多尘、有少量油污的环境中也能长期使用，不会轻易出现锈蚀卡滞的问题，相比镀锌处理的构件，发黑层的附着力更强，在往复摩擦的位置不会轻易脱落，使用寿命更长。
