车间物料分类输送周转料架结构设计

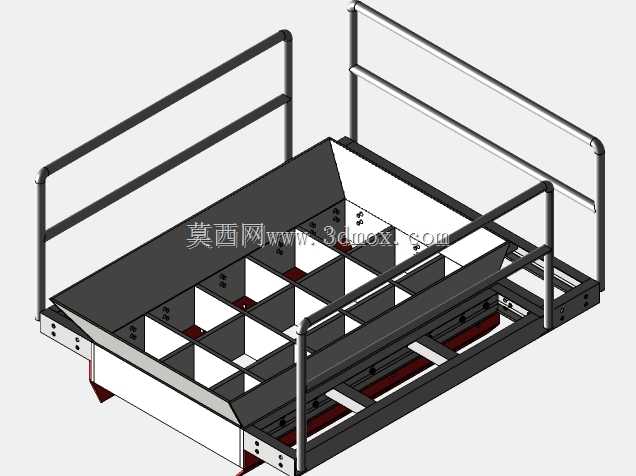

　　该料架主要面向离散制造车间的工序间物料转运、线边暂存场景，适配生产节拍下的分类供料需求，可直接对接辊道输送线、AGV驮运平台，也可配合叉车完成跨区域物料调拨，解决传统通用料盒混料、转运过程物料磕碰、上线分拣效率低的实际问题。整体框架采用矩形钢管焊接成型，周边设置圆管弯制的防护栏，栏杠高度根据常规工装料盒的堆叠高度设定，避免转运过程中物料从侧边滑落，同时护栏采用分段式焊接结构，在料架的进料端预留足够的操作空间，方便作业人员取放分类格内的物料。料架的承载面采用模块化格档设计，格档通过螺栓与底部框架连接，可根据待转运物料的外形尺寸调整格档间距，每个独立格腔对应单类物料的存放位，格腔底部铺设防滑耐磨衬板，减少物料与金属框架的硬接触，

　　避免精密加工件表面出现划伤、磕碰缺陷。底部框架预留标准的输送线对接接口，框架下方的导向条间距匹配常规辊道线的导向轮尺寸，当料架被推送至输送线工位时，导向条可自动完成对位，无需人工反复调整位置，适配自动化输送线的自动上料、下料逻辑。框架底部同时预留AGV驮举的定位凹槽，凹槽位置与常见潜伏式AGV的举升平台尺寸匹配，无需额外加装转换底座即可完成AGV对接，减少车间工装的适配改造成本。料架的整体外形尺寸参考标准周转工装的通行边界设计，宽度适配车间1.2米宽的人行通道与物流通道，长度满足单批次工序供料的容量需求，整体高度不超过作业人员站立取料的舒适操作高度，避免过高导致的取料不便或重心过高引发的侧翻风险。框架的焊接位置全部做去焊渣、

　　打磨圆角处理，所有外露的螺栓端部都加装防护帽，避免转运过程中刮蹭物料或划伤作业人员。料架的底部支撑脚采用可调式结构，当料架放置在地面暂存时，可通过调整支撑脚的高度补偿地面的平整度误差，保证料架整体处于水平状态，避免格腔内的物料出现滑移。在料架的侧边预留标签安装位，可插入对应批次的物料标识卡，方便线边作业人员快速识别物料类型，减少分拣核对的时间。格档的分隔板采用折弯成型的钢板制作，分隔板上预留不同高度的调节孔，可根据物料的高度灵活调整分隔板的安装位置，适配不同规格的工件存放需求，无需重新制作整体框架，提升工装的通用适配性。料架的进料侧设置倾斜导向面，当物料从上游工位滑入料架时，导向面可引导物料平稳滑入对应格腔，

　　避免直接掉落产生的冲击变形。框架表面采用喷塑处理，涂层厚度满足车间常规的耐磨、防腐蚀要求，适配机加工车间、装配车间的多场景使用需求，即使接触少量切削液、装配润滑脂也不会出现涂层脱落的问题。在护栏的对应位置设置叉车孔位，孔位内部加装加强衬套，避免叉车叉取时对框架管体造成挤压变形，衬套的长度覆盖整个管体的受力区域，保证叉取过程中框架的受力均匀，长期使用不会出现框架变形、开焊的问题。料架的整体重心经过核算，满载状态下的重心位于框架几何中心的下方区域，即使在转运过程中出现急停、转弯的情况，也不会出现侧翻风险，保障车间物流转运的安全性。格腔内部的衬板可快速拆卸更换，当衬板出现磨损后，无需整体拆解框架即可完成更换，降低工装的后期维护成本。该料架的结构设计充分考虑了车间实际使用中的各类细节，从对接自动化设备的接口到人工操作的便利性，从长期使用的结构强度到不同物料的适配性，都贴合生产现场的实际需求，可直接作为线边周转、工序输送的标准工装使用，也可根据具体的物料类型对格档布局做针对性调整，满足不同生产场景的使用要求。
