矿用管材切割工装夹具结构设计

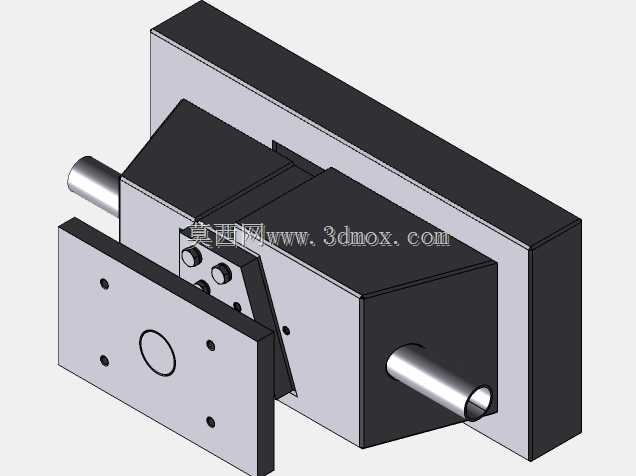

　　这套结构主要面向矿山开采作业场景下的管材加工作业，在井下支护管路铺设、矿用流体输送管线预制环节，需要对不同壁厚的金属圆管进行定长截断、坡口预处理，常规手持切割设备在井下复杂作业环境下很难保证切口端面的垂直度，容易出现管口偏斜、飞边毛刺过大的问题，后续管路对接时会出现密封面贴合不严、法兰对接错位的情况，直接影响井下供风、供水、排水管路的安装效率与运行可靠性，这套切割工装就是针对这类现场加工痛点设计的专用夹持定位结构。从结构功能来看，整套机构采用双斜楔同步夹紧的设计逻辑，两侧对称布置的导向轴承担夹紧动作的滑动导向功能，作业时将待切割管材穿入工装的定位型腔，通过驱动端带动斜楔块沿导向轴轴向移动，

　　利用斜面的增力效应推动两侧夹紧块同步向中心收拢，能够自适应不同外径的金属圆管，夹紧过程中管材的中心轴线始终与切割刀具的进给方向保持垂直，从装夹定位层面避免切口偏斜的问题。夹紧块的贴合面做了防滑纹理处理，在切割刀具进给产生径向切削力时，不会出现管材转动、轴向窜动的情况，保证切割过程的稳定性。设计过程中优先考虑了井下作业的安装适配性，整套工装的安装基准面为后侧的立式安装板与底部的水平定位板，两块板件上预留的安装孔位采用标准化的孔距设计，既可以直接固定在车间预制场的焊接工作台上，也能通过快速连接件固定在井下作业点的临时支架上，不需要额外加工定制连接底座。安装边界方面，整套结构的横向伸出尺寸控制在合理范围内，不会占用过多作业面空间，

　　两侧导向轴的伸出端做了圆弧倒角处理，避免井下作业时剐蹭操作人员的防护装备，夹紧行程覆盖了矿山常用的2寸到6寸输送管材的外径范围，不需要频繁更换夹块就能完成多数常规管材的装夹作业。结构细节上，斜楔驱动面的角度经过反复校核，选择了具备自锁特性的斜角参数，当夹紧动作到位后，即使驱动端失去外力作用，夹紧块也不会因为切削振动出现松脱，不需要额外增加锁紧机构就能保持足够的夹紧力，减少了结构的复杂程度，降低了井下高粉尘环境下的故障概率。所有滑动配合面都预留了防尘密封的安装槽位，可加装毡圈密封阻挡矿尘进入滑动间隙，避免导向轴与斜楔块出现磨粒磨损，延长工装在恶劣工况下的使用寿命。整套结构没有采用复杂的液压、气动驱动元件，

　　纯机械结构的设计既可以适配手动驱动操作，也能根据现场条件加装电动、液压驱动单元，适配不同作业场景的动力条件，在没有外接动力源的井下作业点，通过手动扳手驱动就能完成夹紧动作，在地面预制车间则可以接入车间现有气动系统实现快速装夹，灵活度较高。从实际使用逻辑来看，这套工装的定位基准统一，管材装夹完成后，切割刀具可以沿工装预设的导向槽进给，不需要额外划线找正，就能保证切口的平面度与垂直度，切割完成的管口不需要二次打磨修形就能直接对接法兰或者进行焊接作业，能够大幅降低管材加工作业的辅助时间，尤其适合矿山作业中多点位、小批量的管材现场加工作业，相比通用的台虎钳装夹，这套专用工装的装夹效率提升明显，且装夹定位精度不受操作人员技能水平的影响，能够保证不同批次管材切割质量的一致性。结构的受力路径经过优化，切削过程中产生的径向力直接通过夹紧块传递到后侧的安装立板，不会对导向轴产生额外的弯矩作用，避免长期使用后导向轴出现弯曲变形，保证滑动配合的精度持久性。
