液压系统用宝塔式软管快插接头

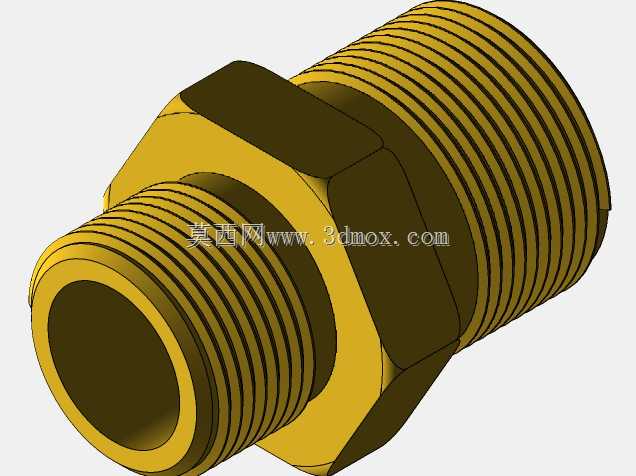

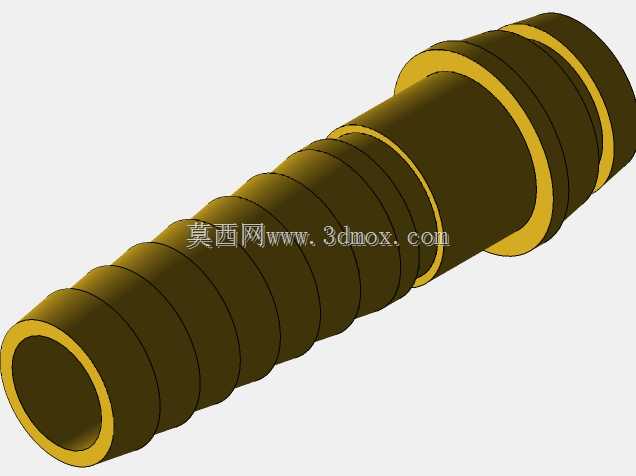

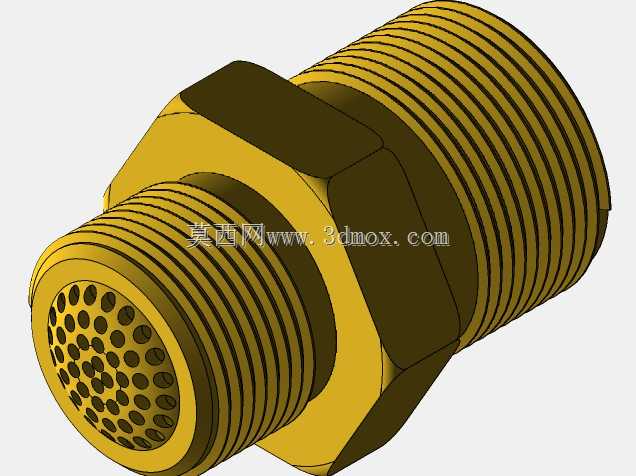

　　在工程机械、农业装备、工业液压站的管路布设场景中，这类带多道环筋的直通接头是液压管路里最常见的硬管转软管过渡连接件，主要承担油路、气路中刚性管路与柔性橡胶软管的对接导通作用，适配中低压工况下的流体输送需求，常见于设备液压支腿油路、气动控制回路、润滑系统输油管路的布设环节。从结构设计逻辑来看，接头主体采用直通等径结构，一端为带多道环形凸筋的宝塔插接端，凸筋沿轴向等距排布，每道凸筋的外径略大于适配软管的内径，当软管套入插接段后，环形凸筋会嵌入软管内壁形成多道密封咬合结构，配合喉箍紧固后可有效避免管路在带压工作时出现脱管、渗漏问题，凸筋的边缘做了小圆角过渡处理，既可以保证插接时的顺畅度，也能避免尖锐棱角割伤软管内壁造成管路提前老化破损。

　　接头另一端的环形凸台为安装定位面，当接头拧入对应阀块、硬管接头的内螺纹接口时，凸台端面会贴合安装基准面，配合密封垫即可实现端面密封，保证连接位置的密封性。建模过程中需要重点把控几个核心尺寸边界：首先是插接段的有效长度，需要匹配对应通径软管的常规套接深度，保证至少有三道凸筋完全进入软管内部，才能满足额定压力下的抗拉脱要求；其次是各道凸筋的外径公差，需要结合橡胶软管的硬度、扩张率做匹配设计，过大会造成装配难度提升，过小则会导致密封压力不足出现渗漏；另外定位凸台的外径需要和配套的密封垫圈尺寸匹配，凸台的轴向厚度也要满足安装时的扳手空间要求，避免装配时扳手和相邻管路产生干涉。这类接头在实际选型时，需要根据管路的工作压力、

　　输送介质类型匹配对应的材质，常规矿物液压油工况下采用碳钢镀锌处理即可满足防锈和强度要求，若用于水基液压液、腐蚀性介质的输送场景，则需要更换不锈钢材质或者做对应的表面防腐处理。建模时对环形凸筋的圆角处理不能省略，很多新手建模时容易把凸筋做成直角结构，实际生产中直角结构不仅会造成软管装配时的切入损伤，在管路长期受压力脉冲产生微动时，直角边缘也会持续切割软管内壁，大幅缩短软管的使用寿命。另外接头的内孔通径需要和对接管路的通径保持一致，避免出现通径突变造成的局部节流损失，减少管路工作时的压力降和发热问题。在设备管路装配场景中，这类接头的安装方向没有特殊限制，可根据管路走向任意调整拧紧角度，只要保证定位端面贴合密封、

　　软管套接到位后喉箍锁紧在第二道和第三道凸筋之间的位置即可，日常维护时只需要检查软管和接头连接位置有没有渗漏、软管表面有没有出现因老化产生的裂纹，不需要做额外的保养操作。从建模的细节处理来看，接头的内外表面都做了圆滑过渡，没有应力集中的尖角位置，可有效提升接头在压力脉冲工况下的疲劳强度，避免长期受交变压力作用出现开裂问题。
