可伸缩立柱式高空作业支撑站台结构

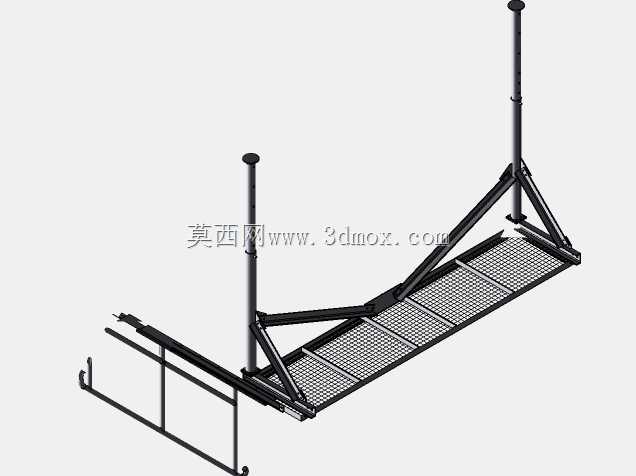

　　该支撑站台主要面向建筑外立面施工、场馆高空检修、工业厂房管线维护这类需要临时高空作业站位的场景，区别于传统落地式脚手架，这套结构依靠两根可调节高度的竖向立柱实现顶部顶紧固定，不需要在地面做大面积的硬化支撑，在场地狭窄、地面存在障碍物或者临边作业的工况下适配性更强。从结构组成来看，站台的作业面采用钢格板拼接设计，格栅间隙可以让作业面的积水、施工碎屑自然掉落，避免作业面积留杂物造成人员滑倒，同时钢格板的自重较轻，相比花纹钢板平台能降低整体结构的承重负担，每块钢格板都通过侧边的卡扣与下方的横向支撑梁固定，不会出现人员踩踏时板体移位的问题。两根竖向立柱采用多节套接的结构设计，柱身预设等间距的调节销孔，作业时可以根据实际的作业高度，

　　拔出定位销调整立柱的伸出长度，调整到位后插入销钉完成锁止，立柱顶端设置有橡胶防滑顶座，顶紧在建筑顶面或者结构梁底时，橡胶材质可以增大接触摩擦力，避免立柱受力后出现滑移，同时也能防止刚性接触对建筑顶面的涂层或者结构面造成压损。站台与立柱之间采用三角形斜撑结构做连接加固，斜撑杆采用矩形钢管制作，两端分别通过铰接座与立柱侧面、站台侧边的主梁连接，三角形的稳定结构可以抵消人员在站台上移动时产生的侧向倾覆力矩，即使作业人员站在站台最外侧边缘操作，整体结构也不会出现明显的晃动感。站台的侧边设置有可挂接的护栏安装位，现场作业时可以根据安全规范要求快速加装防护栏杆，护栏的挂接座直接焊接在站台主梁上，不需要额外钻孔固定，安装效率更高。在安装边界方面，

　　这套站台的单组作业面宽度适配单人作业加上工具摆放的空间，横向可以通过端部的连接挂扣拼接多组站台，形成更长的连续作业面，满足多人同时作业或者长距离立面施工的需求；立柱的调节范围覆盖常规的室内层高以及低层建筑外立面的作业高度，安装时只需要保证两个立柱的顶紧点在同一水平结构面上，两个立柱的间距与站台长度匹配即可，不需要做额外的预埋件施工，拆装时只需要拔出定位销、松开斜撑的铰接螺栓就可以拆分部件，拆分后的单件长度都控制在人工可搬运的范围内，不需要借助大型吊装设备转运，适合频繁转场的零散高空作业场景。设计过程中针对不同的受力工况做了校核，当作业面满布额定荷载的人员与工具时，斜撑杆的压应力、立柱的长细比、钢格板的挠度都控制在安全阈值内，

　　立柱的套接间隙做了公差配合优化，调整高度时不会出现卡滞，同时受力后套接段的接触面积足够，不会出现局部应力集中导致的柱体变形。站台的端部还设置有可翻折的搭接板，当站台与建筑立面之间存在间隙时，可以翻下搭接板搭在建筑的结构边缘，填补间隙避免工具或者人员脚部踩空，搭接板表面同样做了防滑纹路处理，踩踏时的摩擦力足够。整套结构的所有连接部件都采用防松设计，铰接位置的螺栓都加装了防松垫圈，避免长期使用或者频繁拆装后螺栓出现松动脱落的问题，所有钢制部件表面都做了喷塑处理，在户外工况下使用时可以抵御雨水锈蚀，延长结构的使用寿命。
