倾斜式物料导料溜槽结构设计

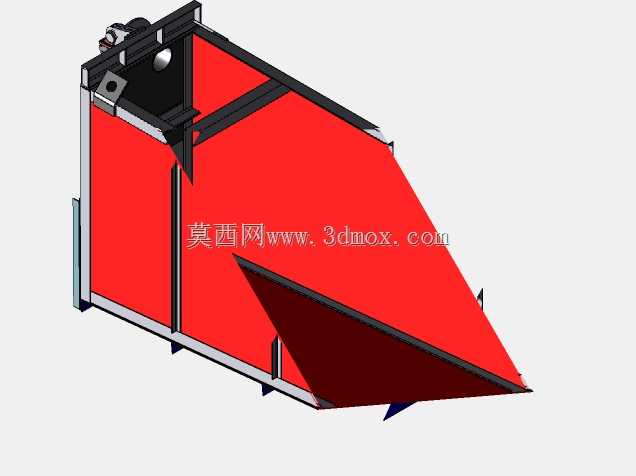

　　该结构为散料输送系统中的倾斜导料溜槽，主要应用于矿山、建材、粮食加工等行业的物料转接环节，布置在皮带输送机头尾转接、料仓出料口等位置，承担物料导向、缓降、防溢的核心作用，避免物料下落过程中出现飞溅、卡堵、偏载等问题。从结构设计来看，整体采用斜置楔形腔体结构，主腔体由钢板折弯焊接成型，外侧设置加强筋板提升整体刚性，应对物料长期冲刷带来的结构变形问题；进料端设置垂直对接法兰边，可直接与上游出料设备的出料口通过螺栓紧固连接，法兰面预留密封件安装槽，可加装橡胶密封条减少粉尘外溢。溜槽的倾斜角度根据散料的安息角设计，本次结构的倾斜角度设置为42度，既保证流动性较好的颗粒物料可以依靠自重顺利下滑，

　　也避免角度过大导致物料下落速度过快对下游皮带造成冲击磨损，针对含水率较高、粘性较大的物料，该角度也能减少物料粘附在槽壁的概率，降低日常清堵的工作量。槽体内部的受料面采用加厚耐磨钢板衬板，衬板通过沉头螺栓与槽体主体连接，磨损后可单独拆卸更换，无需整体更换溜槽结构，大幅降低后期运维成本；溜槽的出料端设置可调节的导料舌板，舌板通过铰接结构与槽体连接，可根据下游受料设备的接料位置调整舌板的伸出角度与长度，保证物料准确落入下游接料点的中心位置，避免皮带偏载跑偏。安装边界方面，该溜槽的进料端法兰尺寸适配常规600mm带宽皮带机的出料口，整体安装高度可根据现场转接落差调整侧边的支撑支架位置，支架上预留长圆孔安装位，可适配现场安装的位置误差，

　　降低现场安装的对位难度；槽体侧边设置观察检修口，日常运行中可通过检修口观察物料流动状态，出现卡堵时也可打开检修口进行疏通，无需拆卸整体结构。设计过程中重点考量了物料流动的轨迹，通过三维建模模拟不同粒径、不同含水率物料的下落路径，对槽体的转角位置做了圆弧过渡处理，避免直角位置出现物料积料的死角，同时在槽体的易冲刷位置做了局部加厚处理，平衡结构重量与耐磨使用寿命；整体结构采用模块化设计，各板块之间通过焊接与螺栓连接组合，可拆解为多个板块运输，现场安装时无需大型吊装设备即可完成组装，适配场地受限的老旧生产线改造场景。在实际工况应用中，该溜槽可适配粒径不超过100mm的散状物料，

　　单位时间通过能力可匹配带宽600-800mm的皮带输送机输送量，槽体外侧可根据需求加装振动器安装座，针对粘性物料可加装小型振动电机辅助物料流动，避免粘壁堵料；结构的密封设计可有效减少物料转接过程中的粉尘外溢，适配有环保要求的生产车间使用场景，无需额外加装复杂的密封罩壳即可满足基础的粉尘防控要求。
