地下矿山能源变压器隔振支撑装置

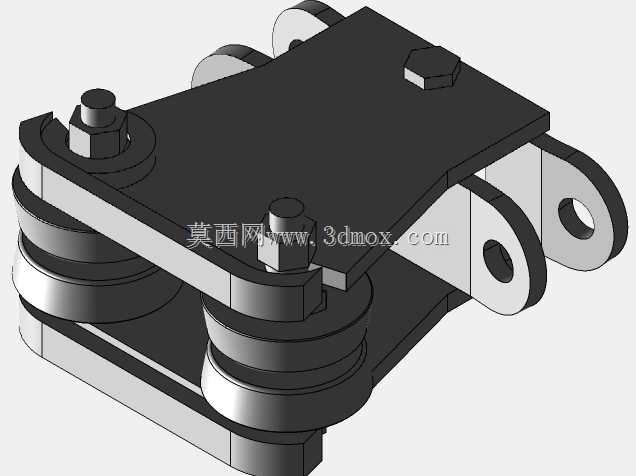

　　在地下矿山采掘作业的供电系统中，变压器作为核心电能转换设备，其运行稳定性直接决定整条采掘作业线的供电可靠性，而井下作业面存在凿岩、爆破、采掘设备运行带来的持续强振动冲击，常规刚性安装的变压器长期受振动传导影响，极易出现绕组松动、接线端子脱落、绝缘层疲劳破损等故障，这套隔振支撑结构正是针对井下特殊工况开发的专用承载构件。从结构组成来看，整套装置采用上下双层承载钢板作为主体受力框架，上层钢板直接与变压器底部安装基面贴合，通过均布的螺栓紧固件实现与变压器底座的刚性连接，保证设备安装的定位精度，避免运行过程中出现相对位移；下层钢板作为安装基面固定端，用于与井下设备安装平台、硐室基础面进行锚固连接，

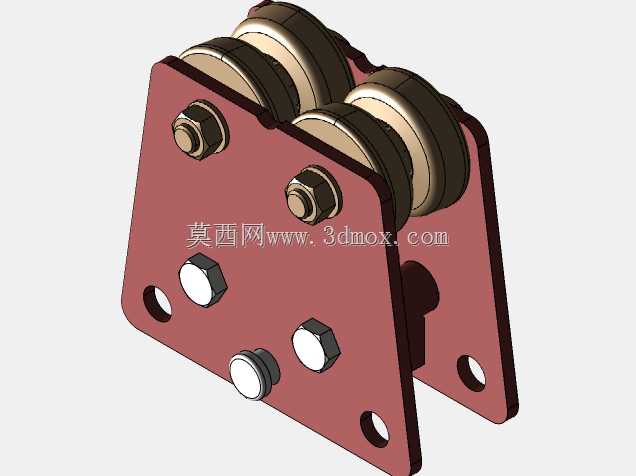

　　上下层钢板之间对称布置四组柱状橡胶金属复合隔振元件，每组隔振元件通过贯穿式螺栓配合六角螺母实现上下层的定位锁紧，螺栓与钢板接触位置加装平垫与防松垫圈，适配井下持续振动环境下的防松需求。设计过程中，首先针对井下变压器的运行载荷特性做了受力核算，单组隔振元件的额定承载能力预留1.5倍安全系数，避免变压器满载运行时隔振元件出现过载蠕变；隔振元件的刚度参数经过匹配调校，能够有效过滤10Hz以上的井下采掘作业传导振动，阻断振动波向变压器本体的传递路径，同时控制隔振系统的固有频率避开变压器自身运行的振动频率区间，防止出现共振现象。从安装边界来看，上层承载钢板的安装孔位采用通用化布局，适配主流矿用隔爆型变压器的底部安装尺寸，钢板边缘做倒角处理，

　　避免安装过程中划伤操作人员或损坏变压器底部防腐涂层；下层钢板的锚固孔采用长圆孔设计，允许安装时存在±5mm的位置调整量，降低井下基础施工的尺寸精度要求，适配井下硐室不平整的安装基面。结构侧面延伸出带铰接孔的连接耳板，可配套横向限位拉杆使用，在遭遇爆破冲击等瞬时大载荷工况时，能够限制整套支撑结构的横向位移量，避免变压器出现侧翻风险。整套结构的受力路径经过优化，变压器自重与运行载荷通过上层钢板均匀传递到四组隔振元件上，再通过下层钢板分散传递到安装基础，避免局部应力集中导致的结构变形；所有金属外露表面均做发黑防锈处理，适配井下高湿、高粉尘的恶劣作业环境，延长构件的服役周期。在实际应用场景中，这套支撑装置除了用于井下变压器的安装隔振，

　　也可适配井下其他重型电气设备的隔振安装，比如高压配电柜、变频控制箱等对振动敏感的设备，通过更换不同刚度的隔振元件即可匹配不同重量的设备承载需求。设计时充分考虑了井下安装的操作便利性，所有紧固件均采用标准件，井下维护时无需特殊工具即可完成隔振元件的更换，整套装置的组装可在地面完成后整体下井安装，减少井下作业的工作量，降低井下安装的安全风险。结构的整体高度控制在合理区间，不会过多占用井下硐室的竖向空间，适配井下狭窄的安装环境；钢板的厚度经过强度校核，在满足承载要求的前提下尽可能控制整体重量，方便井下运输与移位。
