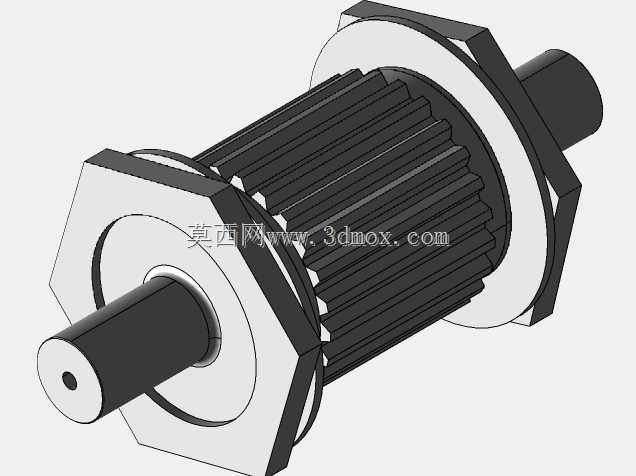

带法兰安装座花键传动轴结构

　　这类带双侧法兰限位结构的花键传动轴，常应用在登船梯、登岸栈桥这类需要频繁调整伸缩长度的重载输送接驳设备上，作为伸缩段的扭矩传递核心部件，承担着将驱动端动力平稳传递到伸缩执行端的作用，同时要承受设备伸缩过程中产生的径向偏载、轴向窜动以及交变扭矩载荷，避免传动过程中出现卡顿、松脱或者扭矩传递失效的问题。从结构设计来看，轴体中段采用矩形花键结构，相比单键传动，花键的多齿协同受力特性可以在同等轴径下传递更大的扭矩，同时齿侧的均匀配合能保证轴与配套花键套之间的同轴度，在伸缩滑移过程中不会出现卡滞，齿部的加工精度直接决定了伸缩动作的顺滑度，设计时需要预留合理的配合间隙，既要避免间隙过大导致传动回程差，

　　也要防止间隙过小在户外温差变化下出现热胀抱死的情况。轴体两端伸出的光轴段分别作为定位支撑端，一端用于连接驱动侧的联轴器或者动力输出部件，另一端用于连接从动侧的行走轮或者执行机构，光轴段的直径公差按照h7级精度设计，和配套的滑动轴承或者滚动轴承内圈配合，保证转动过程中的径向跳动控制在允许范围内。两端的六角法兰结构是安装定位的核心边界，法兰的六角外形设计是为了方便安装时使用扳手夹持固定，不需要额外设计防转卡位，装配时可以直接通过法兰端面贴合设备的安装墙板，配合止口结构完成轴向定位，不需要额外加装轴套或者定位挡圈，简化了整体的装配流程，法兰的厚度根据设备的额定载荷计算，保证在承受最大轴向冲击时不会出现变形或者断裂。设计这类轴件的时候，

　　首先要确定的是安装边界尺寸：两端法兰的外六角对边尺寸需要匹配设备安装墙板的预留开孔尺寸，法兰之间的间距要对应设备固定段和伸缩段的安装间距，保证装配后法兰端面和墙板之间没有间隙，避免运行过程中出现轴向窜动；花键段的长度要匹配设备的最大伸缩行程，保证伸缩到极限位置时，花键的啮合长度仍然满足扭矩传递的强度要求，不会出现齿部脱开的情况；两端伸出的光轴段长度要匹配配套轴承、联轴器的安装宽度，预留出锁紧螺母或者挡圈的安装位置，同时要保证轴端的倒角处理，方便装配时顺利穿入轴承和联轴器内孔。材质选择上这类轴件一般采用40Cr调质处理，表面花键齿部进行高频淬火，硬度达到HRC45-50，保证齿面的耐磨性能，能承受长期滑移摩擦带来的磨损，

　　光轴段和轴承配合的位置进行磨削加工，保证表面粗糙度达到Ra1.6以下，降低轴承运转时的磨损速度。实际应用场景中，这类轴件除了登船梯设备，也可以用在其他需要直线滑移同时传递扭矩的设备上，比如伸缩式输送机、可调节高度的作业平台、机床的伸缩进给机构等，只要是需要在轴向移动过程中持续传递旋转扭矩的工况，都可以参考这类结构进行适配调整。设计过程中需要注意的细节是，花键的定心方式采用大径定心，加工时更容易保证配合精度，适合这种需要频繁滑移的工况；法兰和轴体的连接采用一体加工成型，不采用焊接拼接，避免焊接应力带来的变形，保证整体的同轴度；轴端的中心孔保留作为加工基准，同时也可以作为后期维护时的顶针定位孔，方便检修时对轴件进行打表检测同轴度。在安装边界的校核上，要注意六角法兰的对角尺寸不能超过安装位置的周边空间，避免装配时和其他部件发生干涉，法兰端面的粗糙度要达到Ra3.2以下，保证和墙板贴合时的密封性能，如果是户外使用的设备，还可以在法兰贴合面加装密封垫片，防止雨水或者灰尘进入花键配合区域，延长部件的使用寿命。花键齿的端部要做倒角处理，方便装配时花键套顺利导入，同时在伸缩到极限位置时不会出现齿端磕碰的问题；轴上的台阶位置要做圆角过渡，避免应力集中，在承受交变载荷时不会从台阶位置出现断裂。
