液压气动系统用重型抱箍紧固结构

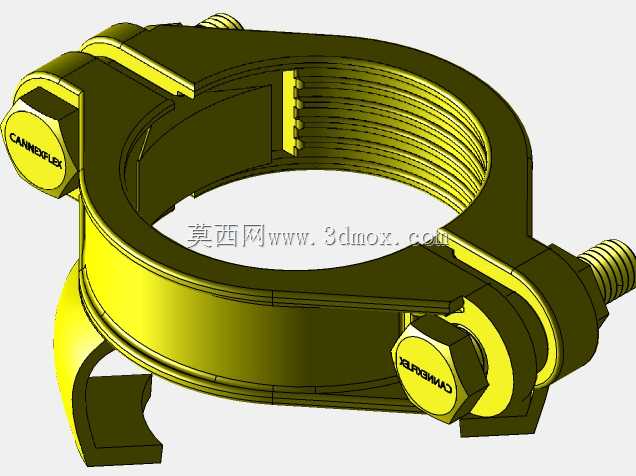

　　这款重型抱箍结构，主要面向中高压流体输送场景的管路固定需求，在工程机械液压站、车间集中供气系统、工业流体输送管线中都有广泛的适配空间，区别于普通薄铁皮喉箍，它的承载能力和抗振表现更适配工况复杂的工业现场。从结构设计来看，整体采用对称式双螺栓锁紧布局，箍带主体做了加厚圆弧成型，内侧加工有连续的内螺纹状防滑齿纹，当螺栓锁紧时，箍带会均匀收拢抱紧管壁，内侧齿纹嵌入管道外壁的防滑层或者橡胶衬套表面，避免管路在压力脉冲、设备振动的工况下出现轴向窜动或者周向转动，相比单螺栓卡箍，双螺栓结构的锁紧力分布更均匀，不会出现单侧应力集中导致的箍带变形或者局部压伤管壁的问题。两端的锁紧螺母采用了外六角成型，侧面做了品牌标识的压印结构，

　　螺母和箍带的连接位置设计了铰接式的连接座，铰接位置预留了足够的转动间隙，在抱箍开合安装的时候，连接座可以随箍带的张开角度自由转动，不会出现卡滞，安装时不需要完全拆下螺栓，只需要松开螺母到合适开度，就可以将抱箍直接套在管道对接位置，相比需要完全拆分的对夹式法兰，安装效率提升明显。箍带的圆弧内径做了高精度的成型控制，安装边界上，适配的管道外径公差范围可以覆盖常规流体输送用硬管、带橡胶衬层的软管的尺寸偏差，不需要额外加工管道表面就可以实现可靠抱紧，整体的安装空间只需要预留出两端螺栓的扳手操作空间即可，不需要像法兰连接那样预留整圈的螺栓紧固空间，在管线排布密集的液压阀组周边、设备内部狭窄走管区域，这种结构的空间适配性更强。在实际使用场景中，

　　这类抱箍常用来固定液压系统的高压回油管路、气动系统的主供气管道，尤其是在存在持续振动的设备上，比如锻压设备周边的液压管线、移动工程机械的发动机舱管路，普通喉箍在长期振动下容易出现螺栓松脱、箍带断裂的问题，这款结构的加厚箍带和双螺栓锁紧设计，配合铰接座的应力分散结构，可以长期保持稳定的锁紧力，不需要频繁停机复检紧固。设计过程中，箍带的弯折位置做了圆角过渡处理，避免了直角弯折带来的应力集中问题，在反复开合、长期受径向抱紧力的情况下，弯折位置不会出现裂纹，螺母和螺栓的配合长度做了加长设计，保证足够的螺纹啮合圈数，即使在频繁振动的工况下，螺纹副也不容易出现滑牙失效。另外，箍带外侧的加强筋结构沿着箍带圆弧方向布置，进一步提升了箍带的整体刚性，

　　当锁紧螺栓施加较大扭矩的时候，箍带不会出现局部向外撑开的变形，保证整个圆周方向的抱紧力均匀传递到管壁上，不会出现局部漏抱紧导致的管路松动。在管路对接的场景中，这类抱箍还可以配合橡胶密封套使用，将两根对接管道的接头位置套上密封橡胶套之后，用抱箍锁紧在橡胶套外侧，就可以实现中低压工况下的管路密封连接，不需要焊接或者加工法兰，在临时管线铺设、设备改造的管线对接场景中，这种连接方式的施工效率更高，后期维护拆卸也更方便。从安装操作的角度来说，紧固时只需要使用普通的开口扳手或者套筒扳手，交替拧紧两端的螺栓，就可以让箍带均匀收拢，不需要特殊的专用工具，现场运维的门槛很低，适合工业现场的快速安装和维护作业。
