带安装支架的辊筒输送导向组件

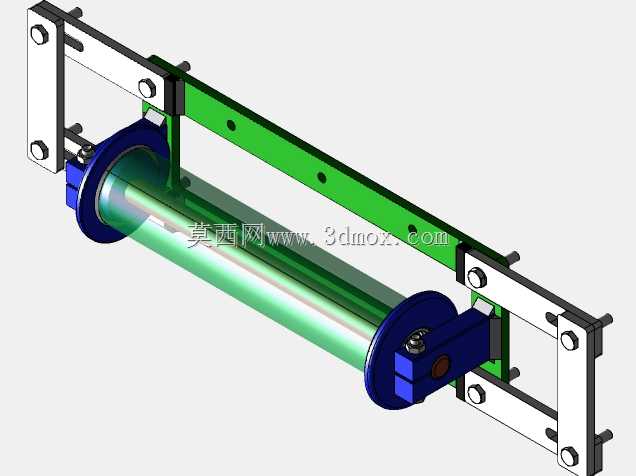

　　这套辊筒导向组件主要应用在轻型皮带输送线、窄幅物料分拣线的侧边导向工位，也可适配小型包装设备的进料限位环节，日常生产里用来约束薄型片状物料、小型盒装工件的输送路径，避免物料在输送过程中出现偏移、卡滞的问题，在电子元器件分拣、食品小包装输送、印刷品走料这类对输送定位精度有一定要求的场景里适配性很强。从结构设计来看，核心的辊筒主体采用通透的空心筒体设计，相比同规格实心辊能降低近四成的自重，两端搭配深蓝色的端盖轴承座，轴承座内嵌标准深沟球轴承，保证辊筒转动时的径向跳动控制在0.1mm以内，转动阻力小，长时间连续运行也不会出现卡顿发热的问题。两侧的安装支架采用分体式组合结构，外侧是镀锌钢板冲压成型的直角安装板，板上预留了四个沉头安装孔，

　　用来将整个组件固定在输送线的侧边铝型材或者方钢机架上，安装孔做了长圆槽设计，允许安装时前后调整30mm的位置，适配不同宽度的输送通道调试需求。连接两侧安装板的绿色长条构件是导向调节梁，梁上开了等间距的调节孔位，辊筒两端的轴承座通过螺栓固定在调节梁上，可以根据实际物料的导向高度需求，上下调整辊筒的安装高度，调整范围覆盖0到80mm，能适配不同厚度的物料导向需求，不需要额外加工转接件，现场调试的灵活性很高。从安装边界尺寸来看，整套组件的总长度在320mm左右，安装板的总高度为110mm，辊筒的外径为50mm，筒体有效工作长度为220mm，安装时需要在输送线侧边预留至少350mm的纵向安装空间，高度方向预留130mm的操作空间，

　　方便后期调整螺栓、维护轴承。设计过程中特意做了防磕碰的结构处理，所有安装板的边角都做了R3的圆角倒钝，调节梁的边缘也做了去毛刺处理，避免现场安装调试时划伤操作人员，同时辊筒表面做了硬质阳极氧化处理，耐磨性能比普通镀锌辊提升两倍以上，长期和物料侧边接触摩擦也不会出现明显的划痕、掉屑问题，适合对洁净度有要求的生产场景。实际使用时，这套组件不需要额外配置动力，依靠物料输送过程中的侧边接触摩擦力带动辊筒自由转动，把物料和机架之间的滑动摩擦转换成滚动摩擦，既能降低物料侧边的磨损，也能减少输送阻力，避免软质物料被侧边挡边刮坏。如果是用在有一定腐蚀性的生产环境，比如日化产品输送、潮湿的食品加工车间，还可以把镀锌安装板换成304不锈钢材质，

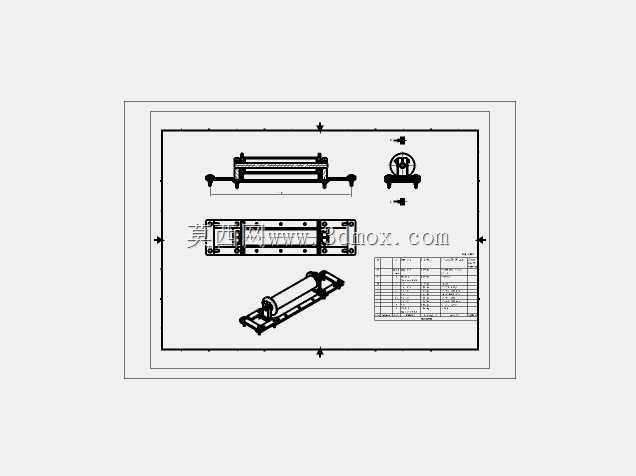

　　辊筒表面包一层聚氨酯胶层，进一步提升耐腐蚀性能和缓冲能力，避免刮伤表面易损的工件。整套结构没有复杂的异形零件，所有板材件都可以通过常规冲压、折弯工艺加工，轴类零件采用普通圆钢车削即可，加工成本低，后期维护时只需要定期给两端轴承加注润滑脂，易损件更换也不需要拆卸整个组件，只需要松开轴承座的固定螺栓就能抽出辊筒更换，维护效率很高。在三维建模过程中，所有的配合间隙都按照实际装配公差做了预留，轴承和端盖、辊筒轴的配合采用基孔制过渡配合，安装板和调节梁的连接螺栓孔位完全对齐，虚拟装配时没有出现干涉问题，导出的工程图可以直接用于生产下料，不需要二次调整尺寸。
