隧道适配作业升降承载机架结构

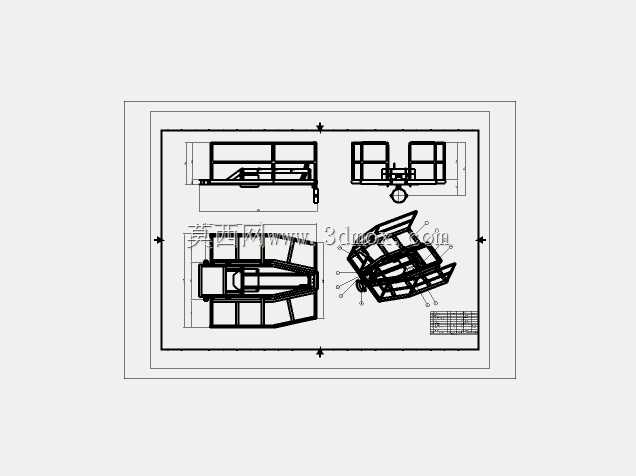

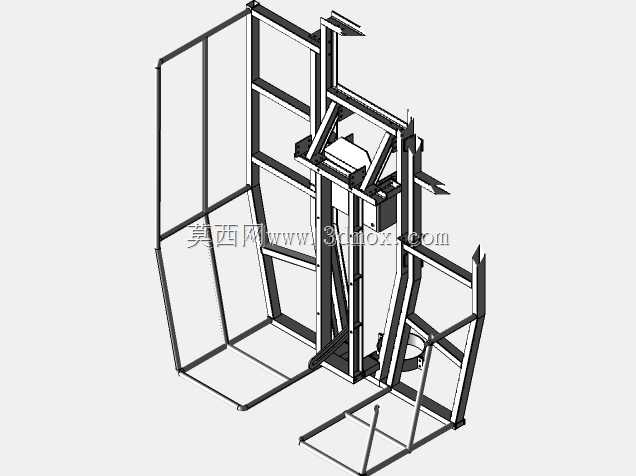

　　这套钢结构机架是针对隧道狭小作业空间定制的适配型承载升降结构，主要服务于隧洞施工过程中侧壁、拱顶位置的设备安装、检修维护、局部支护作业场景，区别于通用室外升降设备，其整体框架的轮廓尺寸完全贴合隧道内常见的通行与作业边界，外伸构件全部做了收边处理，避免在隧洞有限空间内移动时剐蹭岩壁或临时支护结构。从结构设计逻辑来看，整体采用矩形钢管拼焊成型的框架式承载结构，主受力立柱采用加厚规格的矩形管，沿垂直方向布置升降导向的安装位，预留了升降驱动组件、作业平台承载台的安装接口，侧部的框架结构一方面作为整体设备的防护围挡，另一方面预留了附属工具挂载、管线排布的固定点位，作业人员站在配套平台上作业时，侧框架可起到临边防护的作用，无需额外加装临时护栏。

　　底部框架做了加宽的支撑脚设计，在不额外增加配重的前提下，通过增大支撑跨距提升整机的抗倾覆稳定性，适配隧道内常见的不平整地面工况，支撑脚位置预留了地脚固定、移动滚轮组件的安装孔位，可根据作业段的移动需求切换固定作业或短距离推移的模式。在功能特性上，这套机架的升降导向结构采用侧置布置，将驱动与导向组件整合在单侧立柱区域，最大化释放中部的作业平台承载空间，可容纳两人同时携带作业工具开展操作，平台升降行程覆盖隧道从下部检修位到拱顶作业位的常规高度范围，无需作业人员反复攀爬梯具调整作业位置。设计过程中针对隧道内常见的落尘、潮湿工况，所有框架拼接位置都做了连续焊缝处理，避免缝隙积尘积水造成的结构锈蚀，所有外露的安装孔位都预留了密封件安装槽，

　　可配套加装防尘堵头或密封胶圈，适配隧洞内高湿高尘的长期作业环境。从安装边界来看，整机的最大外轮廓宽度控制在隧道常规人行通道的宽度范围内，整机收拢状态下的高度可满足隧道内小型设备通行的限高要求，无需拆解即可通过施工段的临时门洞、管线限高区域，框架上预留的模块化安装接口可适配不同的作业属具，比如挂载喷浆辅助支架、管线安装托架、检测设备安装台等，不需要对主框架做二次焊接改造即可切换作业功能。结构受力层面，主框架的斜撑布置完全匹配升降作业的偏载受力工况，当作业人员和工具集中在平台单侧时，斜撑可将偏载力分散传递到底部整个支撑框架上，避免局部应力集中造成的立柱变形，所有焊接节点都做了应力释放的工艺缺口设计，减少焊接变形对后续升降导向组件安装精度的影响，导向安装面的拼接公差控制在机械安装的常规精度范围内，后续装配导向轮、驱动链条等组件时不需要额外做大量的打磨校正工作，可有效缩短现场装配的周期。
