带防滑结构的输送机传动滚筒组件

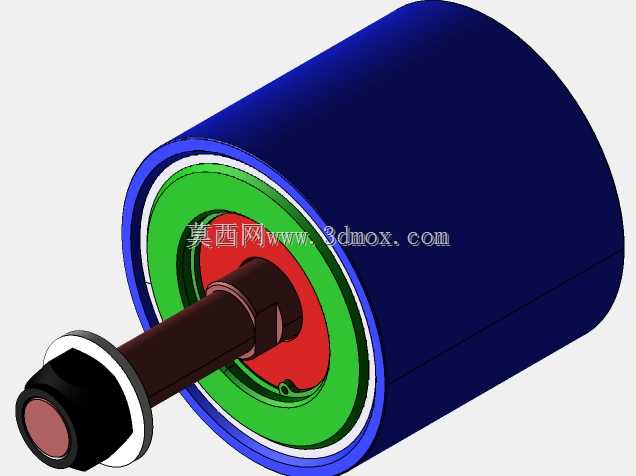

　　该部件为带式输送系统的核心传动承载构件，主要应用于散料输送、成件物料转运的工业场景中，常见于矿山输送线、仓储物流分拣线、生产车间物料转运线、港口散货装卸输送设备上，承担传递驱动扭矩、支撑输送带及上方物料重量的核心作用，其结构设计直接决定输送带运行的稳定性，可有效避免输送带在重载、潮湿、沾附粉尘的工况下出现打滑、跑偏的问题。从结构组成来看，该构件包含外置辊筒壳体、内置多层密封支撑结构、中心传动轴、端部定位组件几个核心部分，外层辊壳采用圆柱面结构，表面可根据实际输送工况包胶或者做防滑纹理处理，增大与输送带接触面的摩擦系数，保证驱动扭矩能够稳定传递到输送带上，避免负载启动或者重载运行时出现打滑丢转的情况。内置的支撑结构采用分层设计，

　　靠近辊壳的层结构为密封防护层，可阻挡输送过程中的粉尘、水汽、散料碎屑进入内部转动支撑区域，中间层为转动承载结构，可承受径向的物料载荷与输送带张紧力，保证辊筒转动过程中径向跳动量控制在合理范围内，避免运行过程中出现输送带跑偏、异响的问题。中心传动轴采用阶梯轴结构设计，轴端设置有定位轴肩与锁紧结构，安装时可直接将轴端固定在输送机架的安装轴承座上，轴与内部支撑结构采用过盈配合加键连接的方式传递扭矩，避免扭矩传递过程中出现轴与辊壳相对转动的失效问题。设计过程中优先考虑了工况适配性，针对散料输送场景下粉尘大、湿度高、连续运行时间长的特点，将密封结构设计为多层迷宫式密封，无需额外添加频繁的维护保养即可长期稳定运行，避免内部润滑脂泄漏、

　　外部杂质侵入造成的支撑结构磨损。安装边界方面，该滚筒的轴向安装尺寸以中心轴的两端安装位为基准，安装时需要保证两端轴承座的同轴度误差控制在允许范围内，避免轴承受附加弯矩造成过早损坏；径向尺寸以辊壳外圆为最大边界，安装时需要预留出输送带包角对应的空间，保证输送带与辊壳的接触包角满足传动摩擦力的要求，同时要预留出辊筒转动的安全间隙，避免与机架、护罩等周边构件发生运动干涉。从功能特性来看，该滚筒除了传递驱动扭矩的作用外，还可通过调整辊壳的外圆锥度（若作为改向滚筒使用时）实现输送带的自动纠偏，不过该款结构为传动滚筒，外圆采用正圆柱设计，保证输送带接触面受力均匀，避免局部应力过大造成输送带过早磨损。在实际选型应用中，需要根据输送线的带宽、

　　输送物料的单米重量、运行速度、驱动功率来匹配对应辊径、轴径的滚筒，辊径的选择需要结合输送带的弯曲疲劳寿命要求，避免辊径过小造成输送带反复弯曲出现层间剥离的失效；轴径的选择需要根据传递扭矩、径向载荷进行强度校核，保证长期重载运行下不会出现轴的弯曲变形或者断裂。该结构的建模过程中，对各配合面的尺寸公差、形位公差都做了对应设定，比如轴与支撑构件的配合面采用基孔制过渡配合，保证装配便利性的同时不会出现配合松动；辊壳的外圆圆柱度、与中心轴的同轴度都设定了合理的形位公差要求，保证加工装配后滚筒的转动精度，减少运行过程中的振动与噪声。端部的锁紧结构采用圆螺母加止动垫圈的形式，可承受一定的轴向窜动力，避免运行过程中内部支撑构件出现轴向移位，同时也方便后期维护时的拆解更换，无需破坏主体结构即可完成内部易损件的更换。针对不同的输送工况，该滚筒结构可做适应性调整，比如在高温物料输送场景下，可将辊壳材质更换为耐热钢材，密封件更换为耐高温材质；在腐蚀环境下使用时，可对辊壳表面做防腐涂层处理，提升结构的环境适配性。
