船舶矿山用直联式除尘引风轮结构

　　在船舶密闭舱室通风、矿山井下作业面除尘这类对空间占用要求严苛的场景中，传统分体式风机的电机与风轮通过联轴器外置连接的结构，往往会因为轴向尺寸过长，无法适配狭窄的安装空间，同时外置传动结构在高粉尘、高盐雾的工况下，密封件老化速度快，传动部件磨损率高，日常维护频次居高不下。这款直联式风轮结构，就是针对这类特殊工况做的定向优化设计，把风轮主体与传动连接端做了同轴集成设计，从根源上压缩了整体轴向安装尺寸。

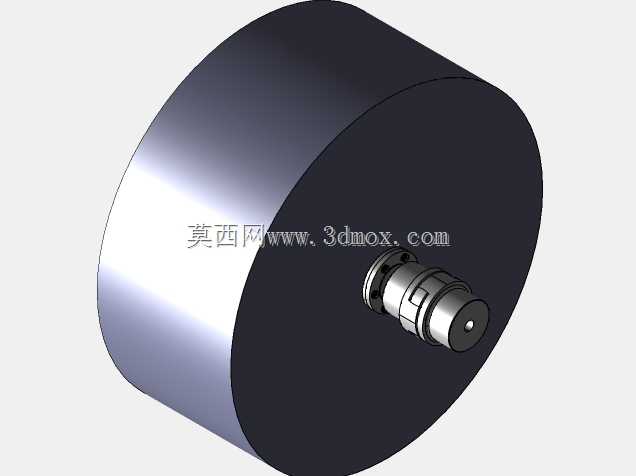

　　从结构布局来看，风轮主体采用圆柱式直筒轮体设计，轮体外缘做了精密的动平衡去重处理，轮体与中心轴座之间采用整体式辐板连接，没有额外的拼接焊缝，避免了长期高速运转下焊缝开裂的风险。中心连接端采用快装式轴头结构，轴头位置设置了双道密封槽，可以直接适配标准Y系列电机的输出轴，不需要额外加装过渡联轴器，安装时只需要将轴头对准电机输出轴，拧紧锁紧螺母即可完成装配，相比传统分体式风轮，装配工时能缩短60%以上。

　　实际应用中，这款风轮主要配套在小型移动式除尘机组、船舶舱室局部排风装置上，轮体的圆柱型结构可以直接嵌入圆形风道内部，不需要额外做变径连接，风道内壁与轮体外缘的间隙控制在1.5mm以内，能有效减少气流泄漏损失，提升通风效率。在矿山井下作业面，配套该风轮的除尘机组可以直接架设在掘进机侧方的狭小空间内，抽取作业面含尘空气送入除尘滤腔，因为整体结构紧凑，不会占用掘进作业的通行空间；在船舶修造过程中，密闭舱室涂装作业时，该风轮可以配套柔性风管快速搭建临时通风系统，直联结构没有外露的传动皮带或者联轴器，避免了作业过程中杂物缠绕传动部件的风险，在高浓度漆雾环境下运行的可靠性远高于分体式风机结构。

　　设计过程中，针对船舶与矿山的高腐蚀工况，轮体表面做了钝化处理，轴头连接位置采用不锈钢材质，避免盐雾、矿尘水汽造成的锈蚀卡滞问题。安装边界上，轮体的径向最大尺寸与配套风道的内径保持一致，轴向总长度从轮体端面到轴头末端的尺寸控制在常规分体风轮加联轴器总长度的40%，安装时只需要在风道端板预留对应直径的轴孔，不需要额外设置电机安装支架，电机可以直接固定在风道外侧，轴头穿过端板与风轮连接即可，大幅降低了配套设备的结构设计难度。

　　从运行特性来看，这款风轮的叶片采用后向式圆弧设计，集成在圆柱轮体内部，运转时气流沿轴向进入轮体，经叶片加压后沿径向送出，风压特性平稳，在滤网积尘导致阻力上升的工况下，风量衰减幅度比普通前向叶片风轮低30%左右，适合除尘系统这类阻力动态变化的应用场景。轮体做了G2.5级的动平衡校正，运转时的振动值控制在0.02mm以内，配套电机高速运转时不会产生额外的结构共振，能有效延长配套轴承的使用寿命，减少日常运维的备件更换成本。

　　在结构细节处理上，轴头与轮体辐板的连接位置做了圆弧过渡加强，避免应力集中导致的轴根断裂问题，锁紧螺母采用防松垫片设计，在长期振动工况下不会出现松脱移位。轮体的端面做了车削加工，安装时可以紧贴风道端板的密封垫，减少端面漏风，不需要额外加装密封压盖，进一步简化了装配流程。针对不同的风量需求，该结构可以通过调整轮体的轴向长度来适配不同功率的电机，不需要重新设计连接轴头的结构，具备很强的系列化拓展能力，能覆盖从1.1kW到7.5kW功率段的除尘通风需求。
