DN19手动扳把式液压流体控制截止阀结构

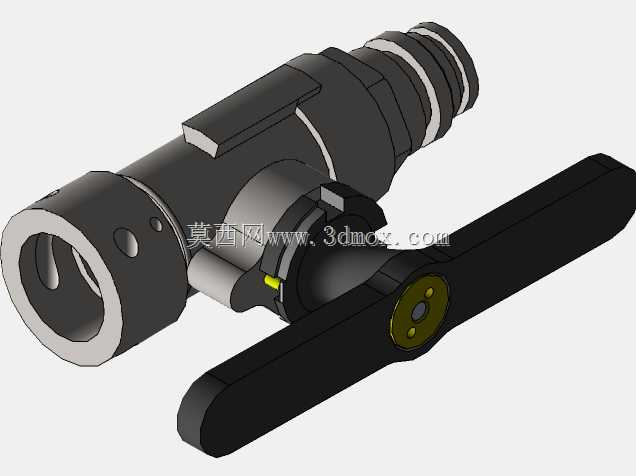

　　这款DN19通径的手动控制流体阀，主要适配液压系统支路的通断控制需求，在小型液压站、工程机械辅助油路、移动式液压机具的管路布局中十分常见，日常作业里可直接通过扳动手柄实现油路的快速启闭，无需额外配置气动或电控驱动组件，适合无外接动力源的现场手动操作场景，也可作为应急切断阀布置在液压管路的关键节点，避免主阀失效时出现液压油泄漏、执行机构误动作的问题。从结构设计来看，阀体采用一体式锻压成型的流道结构，通径全程做了等径过渡处理，没有突兀的截面收缩区域，能最大程度降低液压油流经时的局部压力损失，减少阀件工作过程中的发热与能耗损失。手柄采用加长力臂的扁平结构设计，操作时握持受力面充足，启闭全程的转动角度控制在90度区间，

　　手柄端部的铰接点做了铆压固定处理，配合带定位凸点的阀杆连接结构，转动到位后有清晰的档位反馈，不会出现操作过位或者关不严的情况，日常带压操作时也不需要借助额外的加力杆，单人徒手即可完成启闭动作。阀杆与阀体的密封部位采用了多道阶梯式密封圈组合结构，靠近流道侧设置了承压挡圈，可承受液压系统的瞬时压力冲击，避免密封圈被高压油挤入配合间隙造成密封失效，外侧的防尘圈可以阻挡管路安装、作业环境中的粉尘、金属碎屑进入密封配合面，延长密封件的更换周期。阀体的连接端采用了宝塔式竹节接头结构，表面设计了多道环形防滑凸棱，适配对应内径的液压橡胶软管安装，安装时只需将软管套入接头至根部，配合喉箍锁紧即可实现可靠连接，不需要额外加工螺纹或者焊接法兰，

　　适合现场快速装配、临时管路搭建的场景，接头根部做了圆弧过渡处理，可减少软管弯折时的应力集中，避免软管在接头位置出现折瘪、开裂的问题。从安装边界来看，这款阀件的整体轴向长度控制在紧凑范围内，手柄展开时的最大回转半径经过优化，安装时不需要预留过大的操作空间，即使在管路排布密集的阀组区域，也能保证手柄有足够的操作行程，不会和周边的管路、其他阀件产生运动干涉。阀体的主安装轴线与手柄转动平面保持垂直，安装时可根据现场操作空间选择手柄的朝向，不需要调整阀体的安装角度即可适配不同方向的操作需求。流道内部的启闭件采用了圆柱式密封结构，密封面配合精度经过研磨处理，完全关闭时的泄漏量控制在液压系统允许的范围内，全开状态下流通截面与管路通径完全一致，

　　不会对油路流量造成节流影响，可适配矿物液压油、乳化液等多种常规液压工作介质，工作压力覆盖中低压液压系统的常规使用区间。在实际选型应用中，这款阀件常被用于小型液压机具的压力油路控制、液压试验台的支路通断、农用机械的液压输出端控制等场景，相比螺纹连接的截止阀，它的软管连接形式安装效率更高，不需要在管端预制螺纹，也不需要额外配置转接头，能减少管路连接的泄漏点。设计过程中针对手柄的受力做了强度校核，手柄采用高强度工程塑料与金属嵌件复合成型，既保证了操作时的结构强度，又降低了整体重量，金属嵌件与阀杆的配合采用扁方定位结构，传动过程中不会出现打滑、滚键的问题，长期反复操作也不会出现配合间隙变大导致的手柄松旷。阀体表面做了氧化防锈处理，可适应车间、户外施工等多场景的使用环境，不会因为短期的潮湿、油污附着出现表面锈蚀的问题，日常维护时只需定期检查阀杆处的密封状态，不需要对阀体内部做频繁拆解，维护成本较低。
