钻探作业钻具锁紧固定支撑装置结构

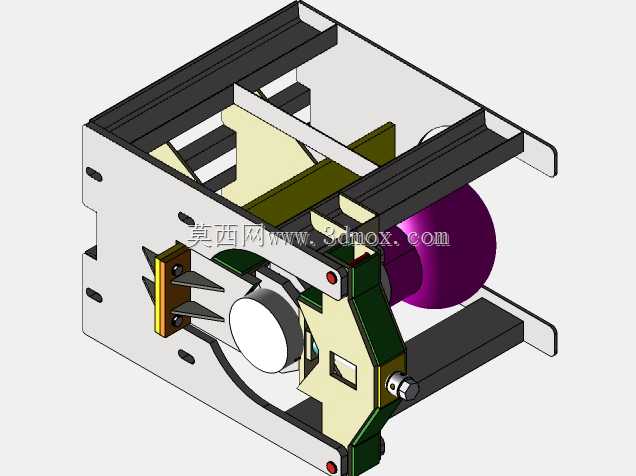

　　在地质钻探、岩土取样、小型工程钻孔作业场景中，钻具钻进过程的轴向与周向稳定性直接决定成孔精度与钻具损耗率，这套锁紧固定结构正是针对小规格钻探设备的钻具定位需求设计，适配手持或台架式小型钻探设备的前端安装位，解决钻进过程中钻具晃动、偏移、轴向窜动的常见工程问题。从结构布局来看，整套装置采用框架式钣金承载主体，两侧带安装耳板的U型折弯钣金作为主承载基座，耳板上预留的两组通孔可直接通过螺栓固定在钻探设备的前端安装端面，安装耳板的孔位间距按照主流小型钻探设备的前端安装基准设计，无需额外改制安装位即可完成适配，基座的内腔宽度根据常用小规格钻具的最大外径预留足够的调节余量，可覆盖直径20mm至60mm范围的圆柱形钻具装夹需求。

　　核心锁紧执行部件采用对称分布的楔形夹块结构，夹块的夹持面加工有三角齿形防滑纹路，齿形角度经过受力验算，当钻具受到钻进反作用力产生轴向窜动趋势时，楔形结构会在反作用力的推动下产生径向收紧的分力，实现越锁越紧的自锁效果，避免钻进过程中夹块松脱导致钻具打滑。夹块的背部通过铰接销轴与驱动摆臂连接，摆臂的转轴固定在基座侧壁的加强凸台上，凸台与基座钣金采用一体折弯成型，额外增加的三角加强筋可抵消夹块传递的径向载荷，避免长期受力导致基座侧壁变形。驱动端采用偏心轮式锁紧触发结构，手动扳动驱动摆臂时，偏心轮会推动一侧夹块向钻具方向进给，同时通过联动的连杆结构带动另一侧对称夹块同步收拢，保证钻具始终处于基座中心轴线位置，

　　不会出现单侧夹紧导致的钻具偏斜问题，偏心轮的锁止位设计有过死点结构，锁紧后无需额外插销固定即可保持夹紧状态，操作时单手即可完成锁紧与释放动作，适配钻探作业中频繁更换钻具的操作需求。装置尾部预留的紫色圆柱形腔体为钻具尾端的缓冲避让空间，可容纳钻具尾部的连接接头与冷却介质通道，腔体侧壁预留的密封槽可安装橡胶密封圈，避免钻探过程中的泥浆、碎屑进入锁紧机构内部造成卡滞，基座底部开设的排屑缺口可直接将渗入机构内部的细小岩屑、泥浆排出，减少日常维护的清理频次。整套结构的所有转动铰接位置都设计有自润滑衬套安装位，衬套采用铜基石墨材质，可在无额外润滑的工况下长期工作，适配野外钻探作业无定期维护条件的使用场景。夹块的齿形部位采用可拆卸式设计，

　　当齿形磨损到夹持力不足的程度时，仅需更换夹块的齿形贴片即可恢复性能，无需更换整套夹块部件，降低现场维护的配件成本。从安装边界来看，整套装置的轴向总长度控制在180mm以内，径向最大尺寸不超过120mm，不会额外增加钻探设备前端的过长悬伸量，避免设备前端过重导致的操作重心偏移，安装耳板的厚度为5mm，采用高强度结构钢折弯成型，可承受最大15kN的钻进反作用力，满足浅层地质钻探、岩土取样、家装钻孔等多数小型钻探作业的载荷需求。在实际使用过程中，这套结构可替代传统的三爪卡盘式钻具固定结构，相比三爪卡盘，它的结构更简单，野外作业时出现故障可快速拆解排查，没有复杂的螺旋传动副，不会因为泥浆进入螺纹副导致卡盘无法松开或锁紧，更适合工况复杂的野外钻探场景。同时对称式的夹紧结构可保证钻具的回转中心与设备输出轴的同轴度误差控制在0.1mm以内，避免钻具偏斜导致的钻孔扩径、钻具弯曲断裂等问题，在小规格台钻、手持式工程钻机、岩土取样钻机上都可直接适配安装。
