长行程双端导向滑动输送执行机构

　　这套滑动执行组件的设计初衷，是解决窄幅长距离工位间的物料平稳移送需求，常见于电子元器件组装线、小型零件检测工位、轻载包装工序的跨工位传递场景，适配0.5kg以内的小型工件水平移送作业，相比常规单端驱动的滑台结构，双端布置的驱动与导向单元能大幅降低长梁的挠度变形，避免移送过程中出现端头下沉、运行卡滞的问题。

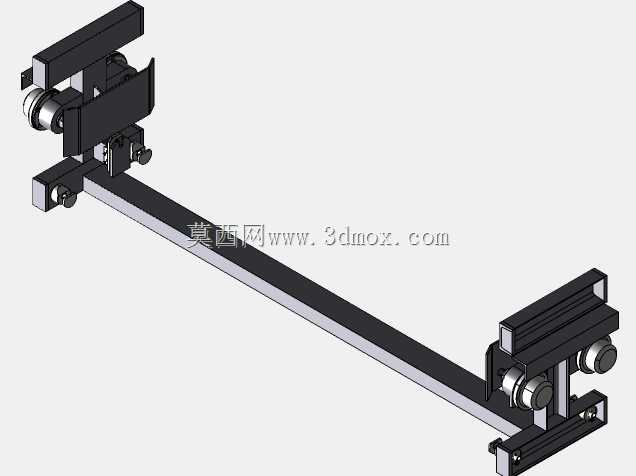

　　从结构布局来看，主体采用单根矩形截面长梁作为主承载基体，梁体两端对称安装有带滚轮的滑动座组件，每个滑动座集成了两组垂直导向轮与一组水平限位轮，滚轮直接贴合长梁的三个相邻安装面，既承担垂直方向的载荷，又能限制滑座的水平偏转，无需额外加装直线导轨就能实现顺畅的直线往复运动，这种设计大幅压缩了整体结构的横向安装空间，适合设备内部安装位局促的布局场景。两端的滑动座通过同步连接结构实现联动，可保证两端移动速度完全同步，不会出现单端拖拽导致的梁体扭曲问题，驱动端预留了标准的电机安装接口，可根据实际工况选配步进电机或者伺服电机，搭配同步带或者丝杆传动就能实现精准的位置控制，移送行程可根据实际工位间距调整长梁长度，适配不同的工位间距需求。

　　设计过程中优先考虑了安装维护的便捷性，所有滚轮均采用偏心轴安装结构，无需拆解整体结构就能调整滚轮与梁体的预紧间隙，补偿长期运行产生的磨损量，延长组件的整体使用寿命。滑动座上预留了多组标准螺纹安装孔，可直接搭载气动夹爪、真空吸盘、小型工装夹具等执行末端，不需要额外加工过渡连接板，缩短现场安装调试的周期。梁体本身采用标准铝型材加工，表面做硬质阳极氧化处理，耐磨性能优异，同时自重较轻，不会对设备的整体安装框架造成过大的载荷负担。

　　安装边界方面，这套组件的整体高度控制在较低范围，两端安装座的固定孔位采用对称布局，既可以水平卧式安装在设备台面上，也可以侧装在设备立面框架上，甚至可以倒装在设备顶部框架作为悬挂式移送机构使用，适配多种设备布局形式。两端滑动座的极限位置预留了缓冲块安装位，可加装聚氨酯缓冲器或者油压缓冲器，吸收滑座运行到端点时的冲击，避免硬碰撞导致的零件损坏或者位置偏移。滚轮采用包胶轴承材质，运行过程中噪音极低，适合对作业环境噪音有要求的精密组装车间使用，同时不会产生金属摩擦的碎屑，满足洁净度要求较高的生产场景需求。

　　在实际工况适配中，这套结构的运行速度可根据传动配置调整，搭配同步带传动时最高运行速度可达1m/s，满足快速移送的节拍需求；搭配滚珠丝杆传动时可实现0.02mm以内的重复定位精度，适配需要精准对位的组装、检测工序。整体结构没有复杂的定制加工零件，大部分组件都可采用标准件拼装，加工成本远低于同规格的成品直线滑台模组，对于非标自动化设备的设计开发来说，能大幅压缩物料成本与加工周期，同时后期维护更换配件的成本也更低，不需要采购专用的定制配件，常规的标准轴承、紧固件就能完成易损件的更换作业。
